Я тоже с одногрупником собирал макет АБТЦ-03-первая в Украине, и макет ТРЦ. Как нибуть виложу видео.

.................................................. .........................



Торговать-сопли жевать.....................

Rafa добавил 04.08.2010 в 16:26
Вот мой макет ТРЦ
http://scbist.com/scb/uploaded/1495_maket.rar

.................................................. ........................

Торговать-сопли жевать...................

VIC

бэтта версия однонитки
http://scbist.com/scb/uploaded/33_1n_v2.doc

VIC добавил 05.08.2010 в 07:58

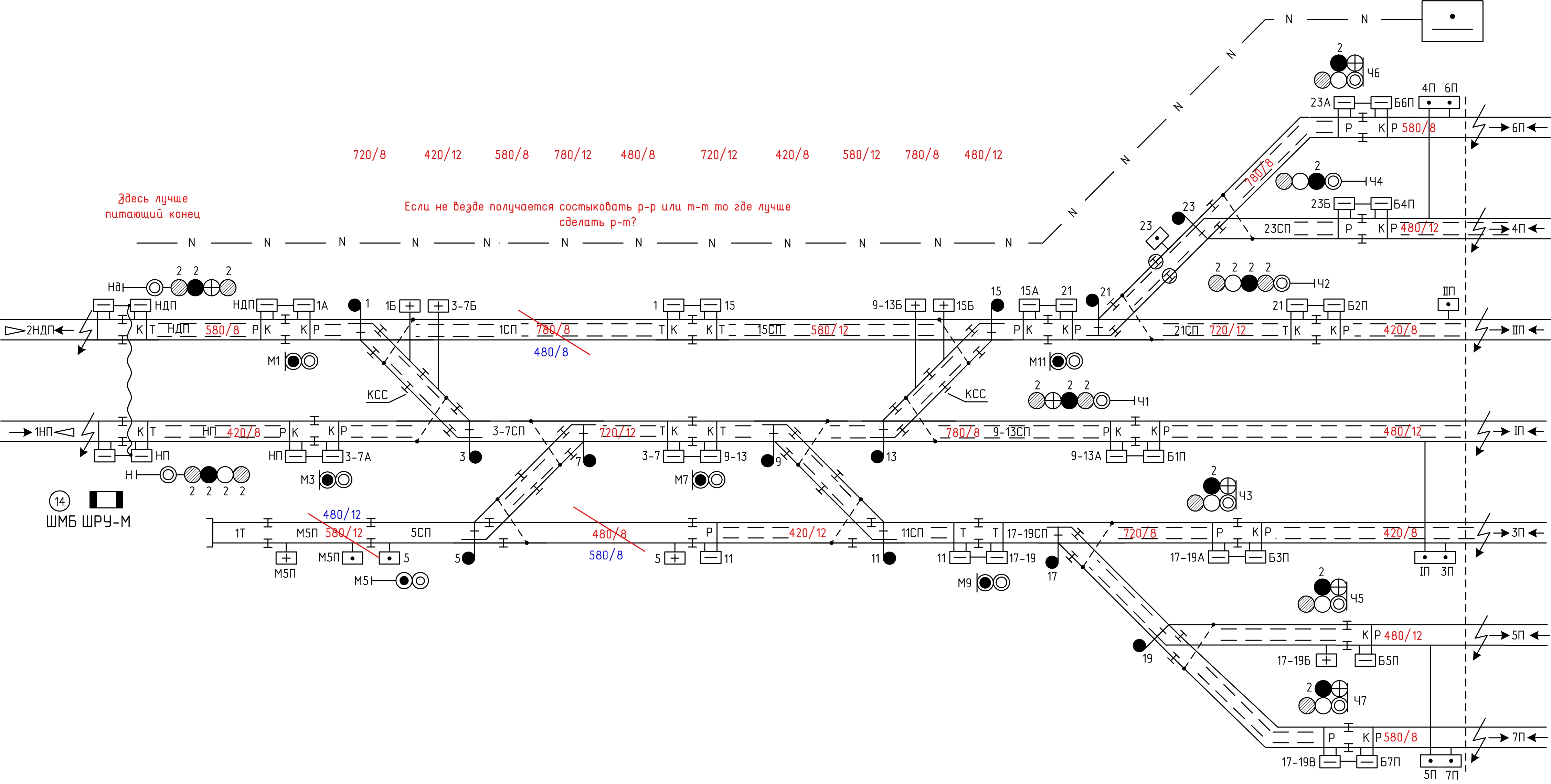

вот канализацию изменил, добавил еще два междупутника (красным)... перерисовал покрасивее... может так вы охаите и напредлагаете чего ... старую канализацию не хотели охаивать ...
попрежнему вопрос остался сколько может быть рц в замкнутом тяговом контуре?



помороковал- попереставлял частоты в ТРЦ, как счас?

Кабанбай Батыр

Дык, а негабаритные стыки между спаренными стрелками остались .

VIC

уже убрал ...

Rafa

VIC на секциях 1СП и 9-13СП одинаковые частоты 780/8, их отделяет всего одна частота 720/12
.................................................. .......................

Торговать-сопли жевать...........

Rafa добавил 05.08.2010 в 10:00
VIC зачем междупутную перемычку с участка М6П присоединил к ДТ участка ЧП-2СП.
Это ш сколько переходов под путями.
Присоедини ее лучше к ближайшей средней точки ДТ, ну например к ДТ ЧДП-4-8СП.
Тоже самое с одиночным ДТ секции 11СП.
Зачем вообще междупутная перемычка между путями 4П и 7П, это ш лишние затраты, и она там вообще не нужна.
.................................................. ..........................

Торговать-сопли жевать.....................

VIC

а если так?


VIC добавил 05.08.2010 в 10:43
ну в принципе да, почему-то подумал, что так тяговый замкнутый контур будет больше ... а получается тоже самое
может я вообще чего путаю ... может мне приснилось, что нельзя делать коротких тяговых контуров... или все-таки есть такое требование...
если да тогда сколько р.ц. минимум должно входить?

второй выход организовывал с 7П и 4П
сверху так вообще получается у 22 стрелки оборвут и 4 и 6 путь каюк

Rafa

VIC, ну это совсем другое дело.
Частоты расставил правильно.


Виложи четную горловину, чтобы заценить как она у тебя стыкуется с нечетной.

Торговать-сопли жевать...................

Rafa добавил 05.08.2010 в 14:31
VIC не будет каюк на пути 4 и 6.
С 6-го пути у тебя ОТТ через секцию 22 попадает на главный путь, а с 4-го пути ОТТ попадает через секцию 23 на 6 путь и далее на главный.
Для надежности можеш забахать эщо один ДТ м-ду секцией 22 и 4П.
Кстати в ТРЦ междупутные перемычки создают дополнительные обходные цепи сигнальному току.
Так что лучше их мастырить как можно меньше, особенно между путями 4 и 7.

.................................................. .......................

Shoorup

Rafa, расскажи народу, а что это за глубокомысленная фраза в каждом твоем сообщении про сопли?

Rafa

Shoorup это про продовцов которые торгуют в лютый мороз.
Ну, а что им есчо остается делать.

Торговать-сопли жевать..........................

VIC

трц в четной на примерах я делать не буду, вторая горловина в двухнитке вообще появилась только из-за канализации

вот еще в альбоме фигурирует кроме отсасывающего провода , заземление тяговой подстанции , как я понял это тоже вариант отсоса... но как я уже вопрос задавал (ответа не дождался) коли ТП на каждой станции нет так и этих самых заземлений мягко говоря не везде встретишь, в альбоме же они частенько вертятся... можно было бы описать пару вариантов к отсасывающему проводу ТП и к заземлющему этому проводу ... опять же если память напрячь то при организации этого тягового тупика в нем надо трижды коротить рельсы

кстати отсасывающий провод это тот самый что вдоль дороги тянется на столбе (давно хотел сфотать спросить что за хрень)? у него соединения как осуществляются с РЦ?
или то что я каждый день вижу присутсвует исключительно только у меня на станции и по этому проводу куда нить питание идет ...

опять же если вспомнить мою беседу с вами господа посетители этой ветки, так пролетал вопросик "в каком порядке стоит применять способы устраняющие нечетность стыков в замкнутых контурах" (разгонка полярности)... почему напоминаю ... так подхожу к этому пункту в описании ....

а ведь еще нужно примерчик автономной тяги сделать ...

Rafa

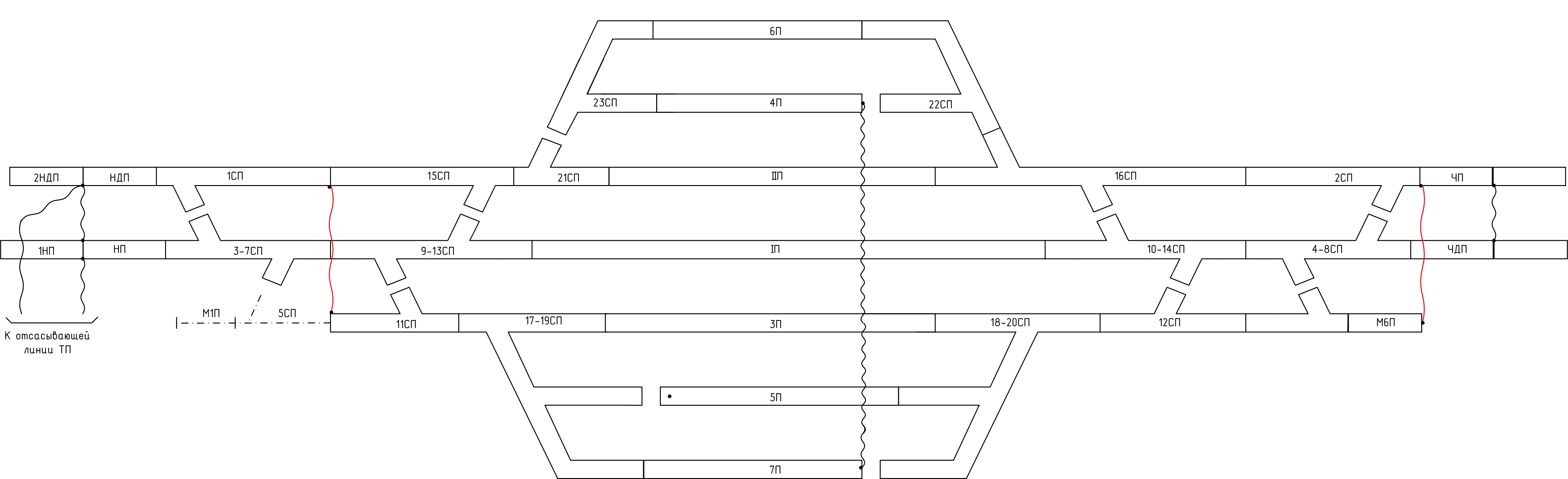

Вот решения стыкования с ТП

VIC

вот про то и речь что фактически у всего верхнего куска один выход через секцию 22СП и коли на ней обрыв то "есть не хорошо" , меня вроде по примерно такому поводу критиковали уже


а это получается короткий тяговый контур между 4П и 6П ... узнать бы все таки чем нам эти короткие контуры насолили? ну или скажите где прочитать ?

есть у меня в описании пару слов ... что-то типа (на другом компе у меня описание, посему по памяти) "при устройстве соединителя междупутного нужно проверить несущие и модулирующие у соединяемых рц"

Rafa

VIC короткий будет в том случае эсли забахать соединитель, ну а дополнительный ДТ не принесет лишнего гемороя.
Сегодня виложу информацию, по количеству РЦ в замкнутом контуре.


.................................................. ....................

Торговать-сопли жевать................

Rafa добавил 05.08.2010 в 15:04
http://scbist.com/scb/uploaded/1495_rtrrt.rar

Тут все написанно по поводу канализации.

VIC

видно не внимательно читал ( у меня копия опять же похуже) , нашел следующее:
1) обходная цепь при наличии замкнутого контура должна содержать 10 РЦ 25 Гц или 4хL (максимальная длина рц в этом конуте) при ТРЦ
2) а плох я так понял замкнутый контур тем, что рц может как-то влиять друг на друга... как не понял
3) не желательно соединять средние точки ДТ соседних путей кроме подключения отсасывающего провода , т.е в четной горловине получается луче убрать соединители между главными путями
4) дополнительная цепь тяговому току в виде подъездных путей к ТП используется только при переменном токе

Rafa

VIC, обходная цепь будет влиять на контрольный режим работы РЦ.
При этом может сложится опасная ситуация, что при лопнувшем рельсе или его изьятии не будет выполнятся контрольный режим, а сигнальный ток памаслает по соседним путям через междупутные и междросельные перемычки.
Ток не дурак, он найдет короткий путь.


.................................................. ..................

Торговать-сопли жевать..................
