VAleT

Многовато!!! Должны включаться два регулируемых по 0,6Ом в параллель. Для рельсовой цепи не особо критично, конечно, но АЛС можете не выдавить.

VIC

значится члены ГАК будут критиковать... надо добавлять параллельно еще один резюк...

косяк я пока не нашел, потому как дома сегодня

VIC добавил 13.05.2010 в 16:08
ФУФ, посмотрели на напайку перемычек... я виноват, ошибся лишние перемычки посчитал общими для всех трех несущих частот (студенты напаяли все "правильно" по моим записям). Перепаяли - напряг подскочил вроде до 6 вольт при использовании выводов при электротяге, ПП заработал... но попрежнему работал только без имитации сопротивления рельсов и балласта, изменили выходу у фильтра - стало 12 ... все равно еле еле работает, генератор на пределе стоит. Поставили самое большое не помню уже сколько (это уже студенты извращались) с одним резистором имитирующим сопротивление рельса, без сопротивления балласта. Работает, но грустно хотелось бы еще в средине РЦ мерить сопротивление , будет полезно "при поиске неисправности"...
Да кстати сопротивления Rз поставили параллельно два резюка 1,1 Ом, китайский напряжометр определил общее сопротивление (двух) как 1,5 Ом (один резистор при этом он воспринимал как 2 Ом).

Обещал показать с чем работаем:

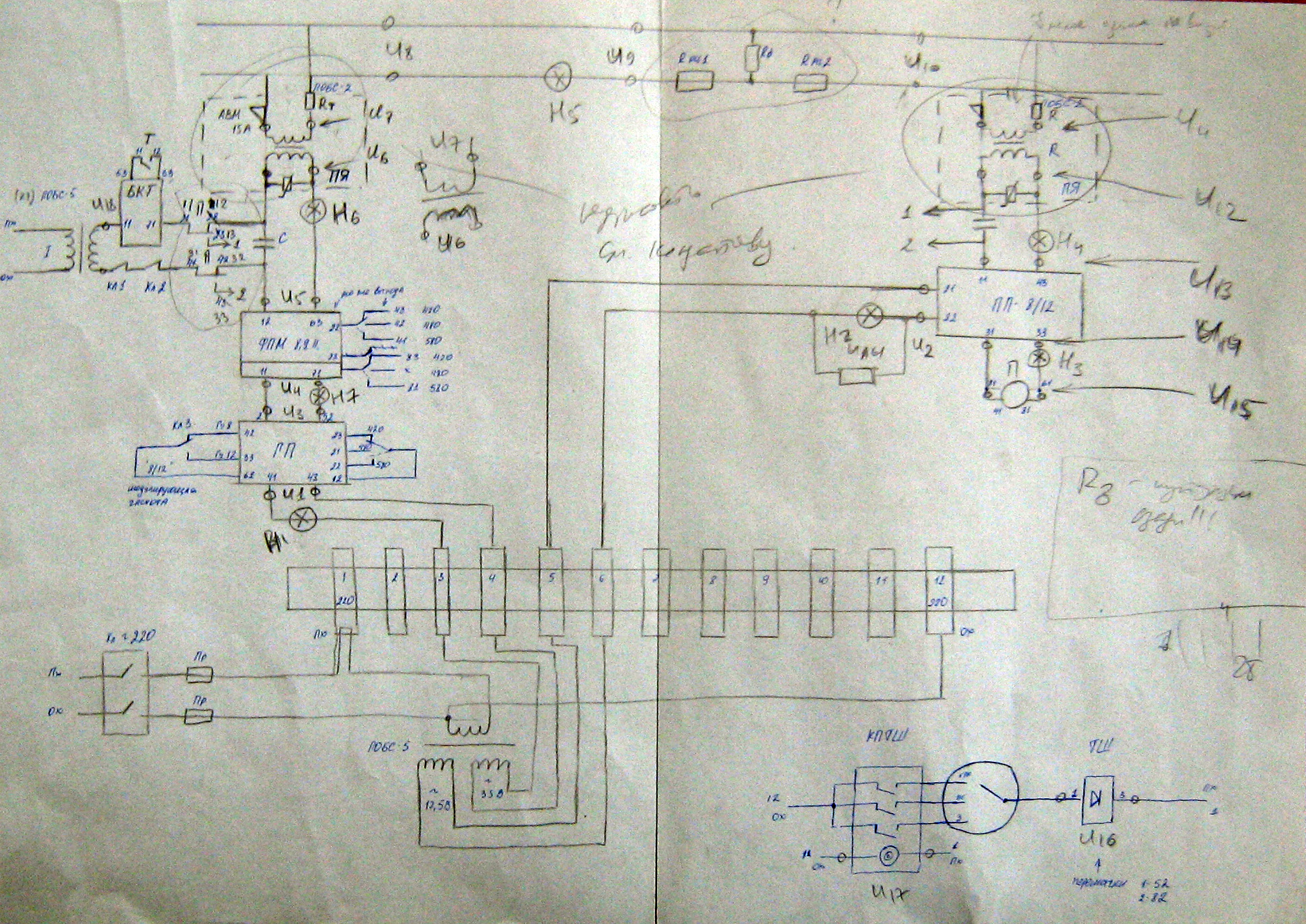

схема макета (жирненькая)

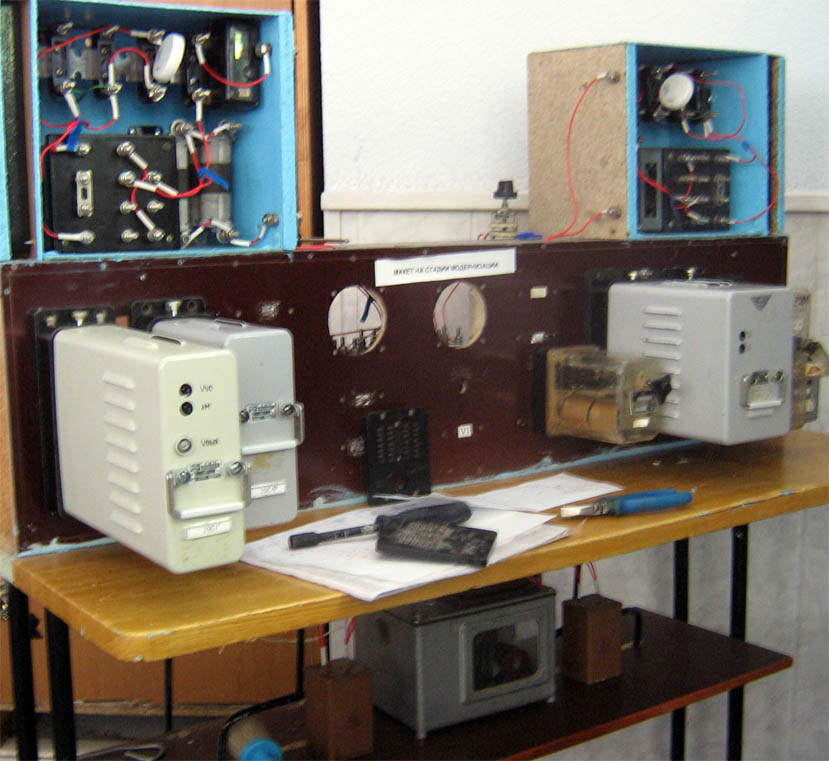

Вид с переду

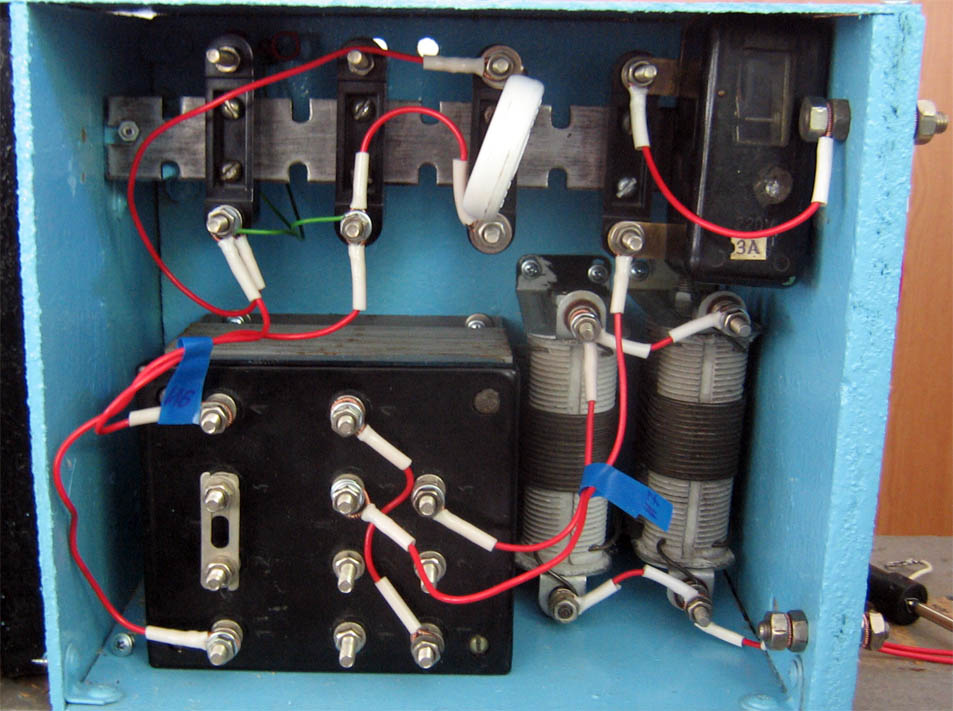

имитация ПЯ (путевой ящик)

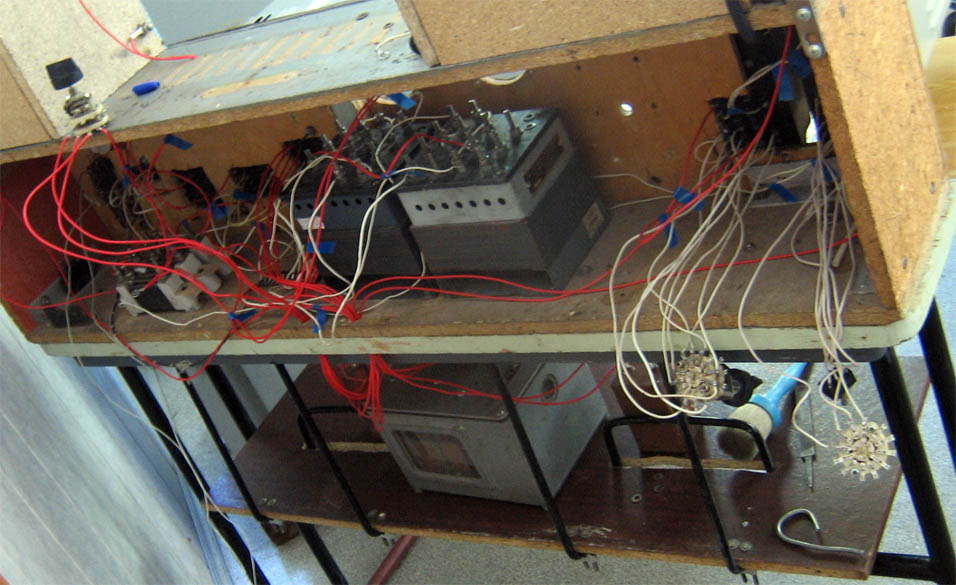

вид сзаду


VIC добавил 13.05.2010 в 16:17
добрались заочники... до полигона
онидавай РЦ мерить, а напряга нет,
они давай место обрыва искать, а в схемах кабельных сетей ( а точнее в их отсутствии хрен разберешься).

вообщем очередная проблема:
дано: пост ЭЦ (два статива), кучка кабелей нихрена не подписанных, кучка муфт на поле
надо: найти в этой куче, что откуда?
расстояние от поста до муфт небольшое, три штуки за окном, одна метрах в 20-ти , еще одна в 30-40
Как проще прозвонить?
Я думаю бросить жилу до муфты в окно и коротить ее с выводами кабелей поста, при этом на поле коротить жилу поочереди звонилкой напряжометра с клеммами муфт.

Александр

Какой номинал сопротивления используете для имитации рельс?
АВМочка стоит на 3А, при электротяге ставится на 15А. У АВМ-3А сопротивление более чем на порядок выше,чем у АВМ-15А.
Также выравниватель включён неправильно, его надо включать согласно указанию по грозозащите по схеме "трёхточки". Здесь конечно ни на что не влияет, но пускай студенты учатся монтировать правильно. Кабельные жилы надо разделать на клемме выравнивателя, далее с этих же клемм монтаж на транс.

VIC

14 Ом регулируемый убавленный до минимума, согласно книжке модуль сопротивлния для 420 Гц около 5 Ом... так что рц у меня просто "суперпроводник"


не вся аппаратура мне доступна... собираем из того что валяется в кабинете (счас под рукой были 5А померил у них получил 0,6 Ом китайским напряжометром)

это как "по схеме трехточки"? у него же два вывода?

Александр

Пардон, ошибся. Это разрядники включаются по трёхпроводной схеме, выравниватели-по четырёхпроводной. В указании по грозозащите нарисованы примеры подключения разрядников и выравнивателей.
http://scbist.com/scb/mu/I-247-97.pdf
Только УЗТ в тоналках нельзя применять, как в этих указаниях. Они на частоту больше 400 Гц не рассчитаны.

VIC

померил у трешек сопротивление - в два раза выше... возможно еще нмного напряга выиграю при замене 3 на 5-ку!

VIC добавил 14.05.2010 в 05:17
значит УЗП убираю, ставлю ... обязательно ВОЦН-220 или можно ВОЦШ-220... у меня всего их две штуки жалко в макет тратить...

вот заодно вопрос мож знаете, при автономке ВК-10 еще применяют... а то валется 1 штука для показа ... а я и не знаю применяют их или нет еще

VIC добавил 14.05.2010 в 05:38
о блин, еще и ВОЦН-36 нужен между ФПМ И ГП... таких номиналов я даже в глаза не видел _0(

Александр

Попросите практикантов, принесут. На макет грозозащита не нужна, сойдёт и муляж.
РВНШ, ВК и ВОЦШ это уже предыдущее поколение, сейчас применяют РКН и ВОЦН. Кстати, попробуйте макет без них, может они от старости утечку дают и шунтируют РЦ.

VAleT

Китайский напряжометр некорректно работает при измерении малых сопротивлений, в частности тупо добавляет 0,4-1Ом на ровном месте (проверяли соединяя накоротко его провода). Так, что если хотите с его помощью узнать сопротивление поточнее - в начале определите его погрешность, а после этого просто её вычитайте из того, что намеряете.

Александр

Вот как раз сопротивление этих проводов и измеряет.

VAleT

Ну я, собственно, это и имел в виду ....

VIC

честно говоря считал что ВОЦН отличается от ВОЦШ только включением ... видно ошибался ... надоразобрать поглядеть что хоть там внутри у ВОЦН-а

после смены АВМ макет заработал на пределе (генератора) с двумя R и даже с Rбалласта (14 Ом) , теперь включим в макете вечную зиму (балласт 100 Ом) и уберем с генератора максимум

про сопротивление проводников мультмера сам допер (но все равно спасибо, потому как умные мысли в мой череп заходят редко _0) ) ... как раз что-то меня сегодня дернуло коротнуть выводы

VAleT

Всё равно, суммарное сопротивление Rз у Вас в два (!) раза выше максимально допустимого (1,1Ом:2=0,55Ом вместо положенных 0,6Ом:2=0,3Ом) И э\то учитывая то, что даже 0,3Ом нигде реально не выставляют. Настоятельный совет: раздобудьте пару регулируемых резюков по 0,6Ом, установите их вместо 1,1Ом и тогда будет Вам счастье.

VIC

лично встречал картинку на которой нарисовано два резюка(параллель) и написано 1,1

VIC добавил 14.05.2010 в 12:20
негде их раздобыть ... не стаивить же здоровенные резюки (высокие)

Александр

Существующие проволочные укоротите.
АВМ внутри зашунтируйте, всё равно она только на отключение тягового тока при асимметрии рассчитана.

VAleT

А чего высокие? РМР нормальные, малогабаритные резисторы....

VAleT добавил 14.05.2010 в 15:01
А откуда картинка? Из студенческого курсового?
