**VIC** · 13.08.2010, 09:06

Цитата:

Сообщение от Александр Михайлович

Вопрос: при ТРЦ на станции, там где съезды между спаренными стрелками и имеется схема КСС, насколько я себе представляю то контролируется ответвление, то есть показывать штриховку не надо ???

по альбому рисуется...

**Rafa** · 13.08.2010, 13:30

для надежности надо дублировать

**Александр** · 13.08.2010, 13:33

Цитата:

Сообщение от Александр Михайлович

Вопрос: при ТРЦ на станции, там где съезды между спаренными стрелками и имеется схема КСС, насколько я себе представляю то контролируется ответвление, то есть показывать штриховку не надо ???

Штриховка (дублирующие соединители) показывается:
1. на необтекаемых сигнальным током ответвлениях
2. по главным путям, маршрутам б/о пропуска, маршрутам пассажирских и пригородных
3. на остальных рц, которые могут повлиять на перечисленные в п.2 (например, при наличии негабаритных стыков)

**VIC** · 13.08.2010, 13:56

Цитата:

Сообщение от Rafa

VIC я решил твою головоломку.
С тебя стол

блин ... даже не заметил этот пост ... ну теперь уже лень переделывать ...
я ж не столяр! _0) ... на какой телефон бутылку пива положить? _0)

VIC добавил 13.08.2010 в 11:56
точно, что при ТРЦ 4 стрелки может входить в секцию или четыре релейных там ... бррр... запутался ... альбом уже видеть не могу

**Rafa** · 13.08.2010, 20:15

Да при тоналке в секцию могут входить 4 стрелки

Rafa добавил 13.08.2010 в 18:14

Rafa добавил 13.08.2010 в 18:15

**VIC** · 13.08.2010, 22:06

однако и 16 "это более 3"...

**Кабанбай Батыр** · 13.08.2010, 22:15

Цитата:

Сообщение от VIC

однако и 16 "это более 3"...

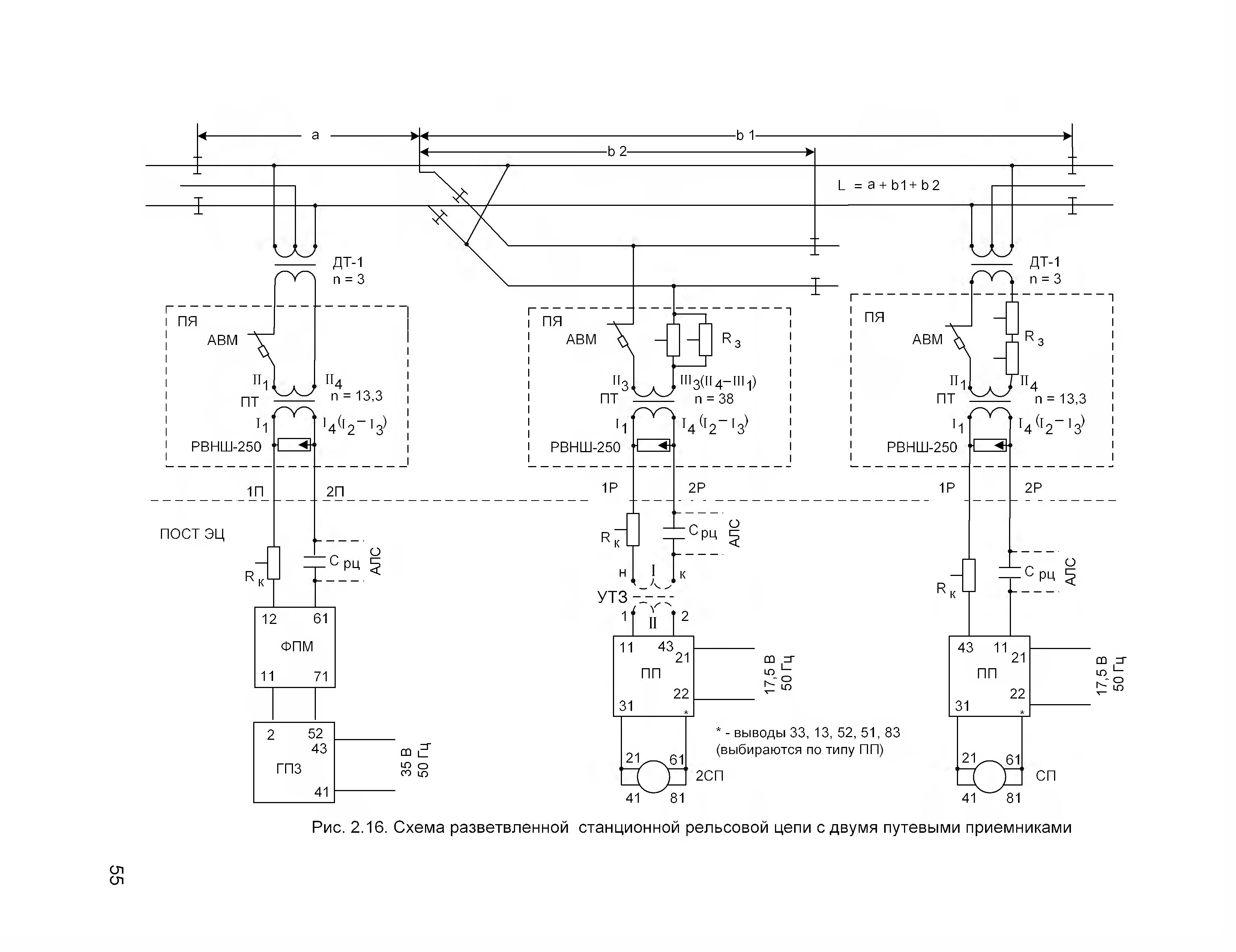

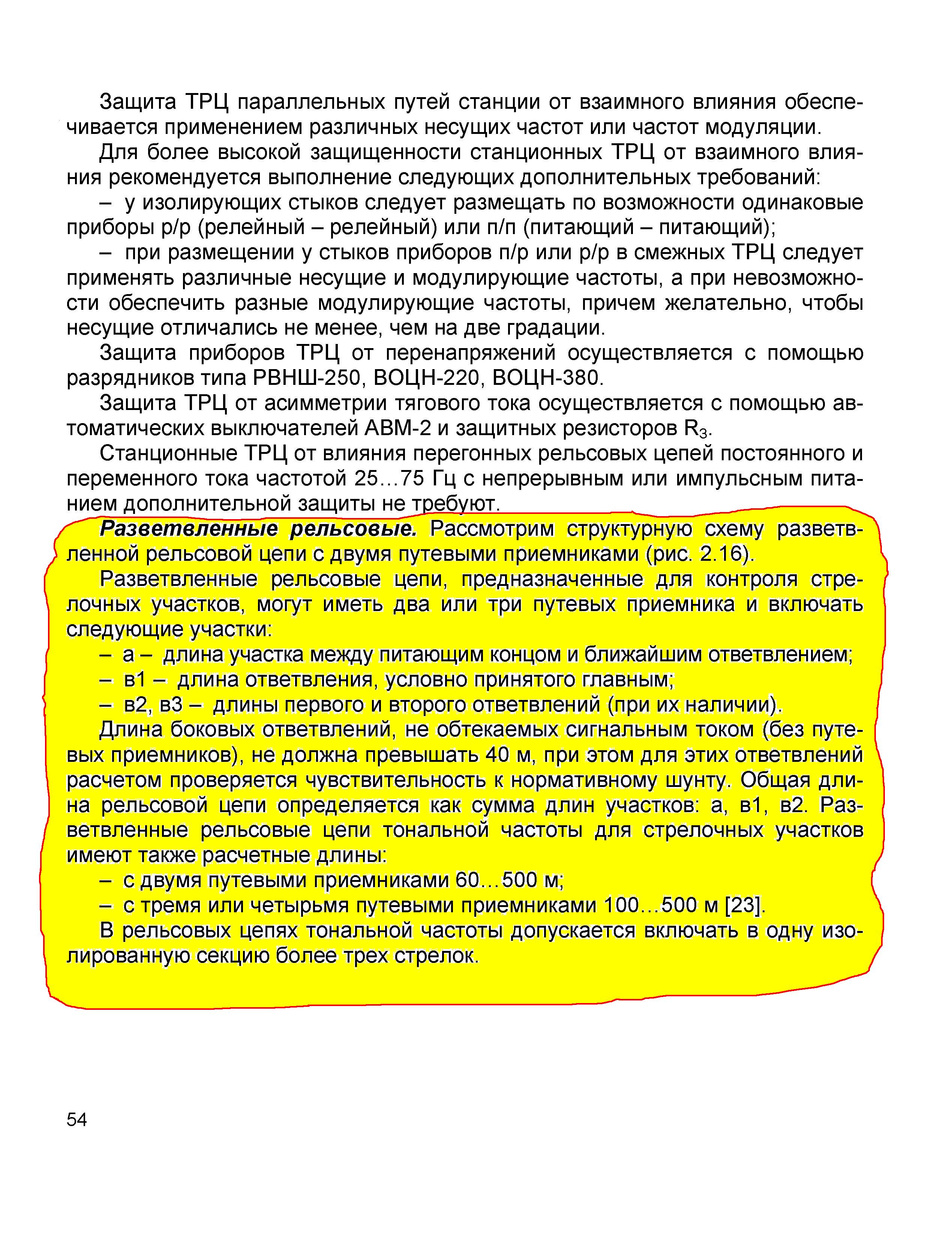

Не, там главная фраза:" с тремя и четырьмя приемниками 100-500м".

**Rafa** · 13.08.2010, 22:34

На Октябрьской магистрали, где ходят Сапсаны длина РЦ по прямому пути больше 300м
Вот там и могут быть 4 стрелки в секции.

**VIC** · 15.08.2010, 14:44

остается открытым вопросик :" сколько нужно доп входному места в междупутье, чтобы встать справа по ходу движения"?

**Rafa** · 15.08.2010, 17:26

Cправа можна ставить карликовый в том случае, если етого допускает габарит, в противном случае ставят слева. Мачтовый всегда ставят слева независимо от габарита (при новом строительстве)
.................................................. .......

**Александр** · 15.08.2010, 19:59

Цитата:

Сообщение от Rafa

Cправа можна ставить карликовый в том случае, если етого допускает габарит, в противном случае ставят слева. Мачтовый всегда ставят слева независимо от габарита (при новом строительстве)

Рафа, а если попробовать людей не путать, если не знаете?
Карлики теперь не ставят, мачтовые - если позволяет габарит, то справа, если нет-то слева. Иногда, если мешает ещё один путь - то на мостике.
ширина междупутья для установки-стандартная, как и для выходных.

**Rafa** · 15.08.2010, 20:21

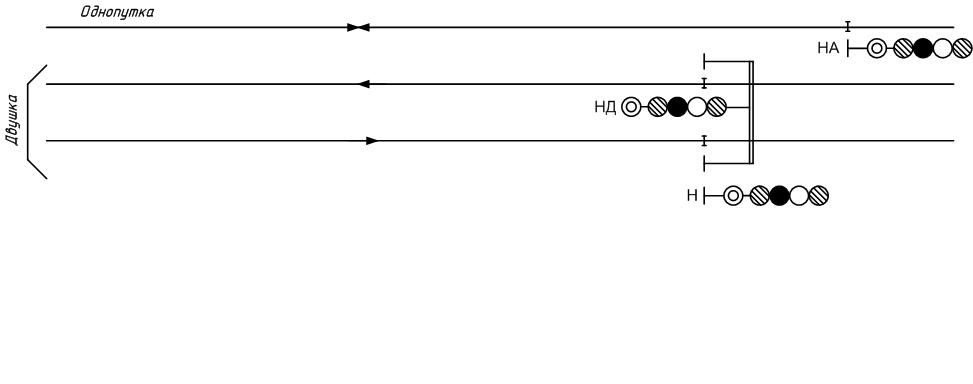

Александр не ну если есть третий путь, то светофор НД прийдется собачить справа или вешать на консоль, ато машинист который едет в сторону светофора НА по однопутке (к примеру) может подумать что ему горит красный, и сразу же начнет тормозить, особенно когда сонный.

Rafa добавил 15.08.2010 в 18:21

**VIC** · 15.08.2010, 20:56

Цитата:

Сообщение от Александр

ширина междупутья для установки-стандартная, как и для выходных.

а где эти стандартные цифирки мона заглянуть-увидеть-прочитать?

**Александр** · 15.08.2010, 21:08

Цитата:

Сообщение от VIC

а где эти стандартные цифирки мона заглянуть-увидеть-прочитать?

Например ПР 32 ЦШ 10_02-96 (здесь на сайте где-то есть). Минимальное междупутье для светофора с наклонной лестницей на прямом участке пути 5200мм

**Rafa** · 20.08.2010, 16:44

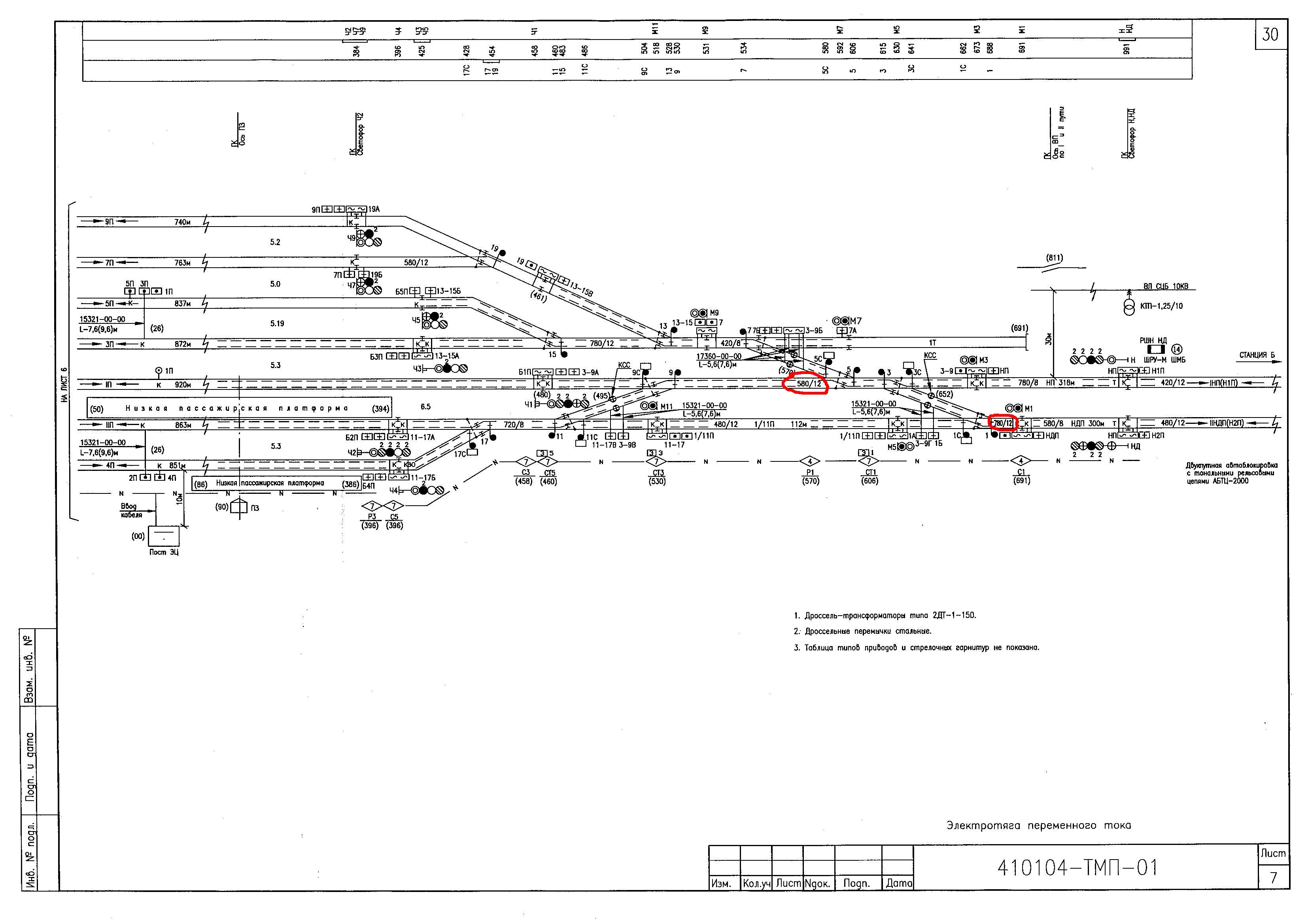

VIC в схеме КСС можна стыковать 580/12, 780/12 и 580/12, 720/12
.................................................. ............

Rafa добавил 20.08.2010 в 14:44
Согласно альбому
