**Rafa** · 03.08.2010, 18:39

Электровозы постоянного тока жрут ток до 1000А, ато и больше
.................................................. ................

Торговать-сопли жевать....................

**НиколайМ** · 03.08.2010, 18:42

ДТ - 0,2 - 500 выдерживает 1000А, а ДТ - 0,2 - 1000 выдерживает 2000А.

**VIC** · 03.08.2010, 18:43

тяговое плечо сколько у нас 25 или 40 КМ?
перегон Омск-Татарская (как нам преподы рассказывали был самым напряженным участком толи в мире толи в СССР в 80-ых кажись) поезда ходили только по желтому и сколько их там тогда умещалось на плече?

**Rafa** · 03.08.2010, 18:47

Да штух 6 точно
.................................................. .................
Торговать-сопли жевать

**VIC** · 03.08.2010, 18:48

ну так и как тогда ... какой процент ОТТ идет по земле?

**Rafa** · 03.08.2010, 19:56

Кстати где-то читал, что основная часть ОТТ уходит в землю, лиш незначительная часть идет по рельсам.

.................................................. ............................

Торговать-сопли жевать

Rafa добавил 03.08.2010 в 17:56
расстояние от Омска до ст. Татарская 169 км

**VIC** · 03.08.2010, 21:24

Цитата:

Сообщение от Rafa

расстояние от Омска до ст. Татарская 169 км

не перегон конечно , участок имелся ввиду _0)

**Rafa** · 03.08.2010, 21:39

На этом участке дофега перегонов, штук 6, я там на поезде ехал.

.................................................. ..

Торговать-сопли жевать..............

**Александр** · 03.08.2010, 21:40

Цитата:

Сообщение от VIC

ну тогда блин два поезда на тяговом плече и ДТ помрет?

Не помирают они. Кратковременно и бОльший ток держат. Постоянники ВЛы при трогании берут 3-4кА, но нас спасает то, что тяговый ток бежит вперёд поезда и назад, а также больше половины по земле. На одном б/у больше одного поезда не водится, а дальше ток разбежится

**Rafa** · 03.08.2010, 21:45

Когда ОТТ уходит в землю он наводит блуждающие токи, которые могут нанести вред сигнальному кабелю.

.................................................. ........................

Торговать-сопли жевать.................

**tiksi** · 03.08.2010, 22:25

Цитата:

Сообщение от Rafa

Кстати где-то читал, что основная часть ОТТ уходит в землю, лиш незначительная часть идет по рельсам.

Табулировать (посчитать) не возможно, только опытным путём. Но однозначно- зимой при промёрзшем балласте и грунте весь тяговый ток будет в рельсе. Летом при дожде- в рельсе и 10% многовато.

tiksi добавил 03.08.2010 в 20:25

Цитата:

Сообщение от Александр

ВЛы при трогании берут 3-4кА

Дык, режим КЗ? На такие паровозы не нужны! Требуется уточнение цифири.

**Александр** · 03.08.2010, 23:02

Цитата:

Сообщение от tiksi

Дык, режим КЗ? На такие паровозы не нужны! Требуется уточнение цифири.

Надеюсь, амперметр в кабине не врал. А насчёт защиты от тока кз - когда на моих глазах пережгло провод, он лежал на крыше, был раскалён докрасна в пределах видимости, через минуту, видя, что напряжение не снято, звонили ЭЧЦ, она заявила, что всё в порядке, ток в пределах нормы. Расстояние до ТП - примерно 1/3 тягового плеча до одной и, соответственно, 2/3 до другой
Так что узнать ток уставки защиты на ТП очень интересно.

**Rafa** · 03.08.2010, 23:23

При разгоне грузового поезда длиной 1км, электровоз при трогании жрет очень большие токи. По мере разгона ток уменьшается.
Ну конечно там своя автоматика защиты от токов КЗ.
.................................................. .........................

Торговать-сопли жевать...................

**Кабанбай Батыр** · 03.08.2010, 23:43

**VIC** · 04.08.2010, 08:35

ну что же продолжаем работу. а то вон уже агистр ругается _0)

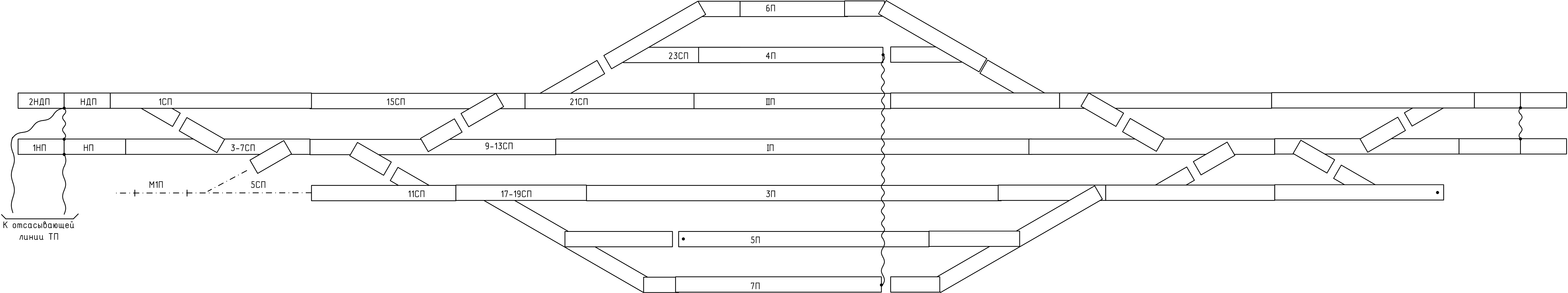

вот как-то так у меня получился пропуск ОТТ, делаю наверное второй раз в жизни ... хаим, советуем

счас получилось: 5П , 11СП и хрен знает сколько СП у тупика в четной горловине с одним выходом ТТ

еще версия в формате визио чтобы помогать графически было легче
http://scbist.com/scb/uploaded/33_ott.vsd

по-прежнему актуальным остается вопрос:
1) рисуем на однонитке на съездах негабаритные стыки?
2) рисуем на двухнитке на съездах негабаритные стыки?
я из-за этого не могу сдвинуться с места
