Может не совсем в тему.
Муфту стрелочную увидел на фото.
Меня всегда удивляло зачем (какой смысл) в разукрашивании штырей на колодке - может что бы при необходимости расключить жилы человек замучился откручивая гайки, вспомнил бы художника добрым словом? Проключеные на одном штыре жилы пометить краской - это понятно, но зачем же штырь закрашивать, или я не понял полета мысли, а ?

VAleT

Скорее всего буду неправ, но выскажусь. "Разукрашивание" имеет смысл, как способ т.н. "стопорения на краску" болтовых соединений (ненормативный, но эффектный способ), а именно, прокрашивание резьбы перед закручиванием гайки. Таким образом создаётся мощный стопорящий слой, которому даже контргайка не нужна (вспомните платы НМШ скрученные с помощью такого стопорения). Если просто для красоты - то есть смысл использовать современные ознакователи. Быстро и красиво. Кроме того, очень эффектно дублирует монтажную схему (т.н. масло маслянное, но, что не сделаешь, ради красоты!). Правда разрешение на их централизованную закупку даст разве что о-ч-ч-ч-чень прогрессивный ШЧ. Так, что специалисты, всё в ваших руках (в полном смысле этого слова).

Кабанбай Батыр

Для второго раза довольно хорошо: респект и уважуха Вам.
"Косоплет" - это способ фиксирования жил. Его применяют вместо биркования жил: кому как нравиться или по погодным условиям.
http://scbist.com/scb/uploaded/1469_...22_10_2010.pdf

Не мешало бы посмотреть как разделывают муфту строители из СМП, потому как разделав две муфты навряд ли можно узнать обо всех "нюансах".

Александр Михайлович добавил 22.01.2010 в 15:21
Если муфта правильно сделана (правильно загерметизирована, правильно установлена, окрашена и т.д), что в реальной жизни наблюдается, то муравьи туда не попадут никогда да и влага тоже.
А на счет красоты скажу следующее: когда пришел на дорогу, то первые лет пять наведение красоты "немного" раздражало. Но со времен понял, что красота это залог того, что в этом месте всё в порядке, а также "видно" отношение ШН (электромеханик СЦБ) к своим устройствам.

VIC

спасибо и вам.

бум ждать...

хтож спорит... но что-то никто не показывает свои жпеги...

а это что такое? ЖПЕГИ! ЖПЕГИ! (" а вот теперь фотографии!" (с) анекдот)

Кабанбай Батыр

На перегонных так-же: http://scbist.com/scb/uploaded/1469_kodirovanie.pdf

Александр Михайлович добавил 24.01.2010 в 15:27
Уже: http://scbist.com/scb/uploaded/1469_...22_10_2010.pdf

QwSe

Я думаю, что покажу примерно то, о чем говорил ValeT.

Вот так я разделываю кабель:

1. Поперечный "надрез" (надреза как такового не делаю, просто так сказать прочерчиваю оболочку)
2. Продольный "надрез" (так же как и поперечный без углубления просто "поцарапать" оболочку)
3. За несколько сантиметров до конца разделываемого кабеля прорезаем оболочку "насквозь" до жил (там уже не страшно, т.к. все равно жилы перезаделываться будут)
4. "Разрываем" оболочку по линии, сделанной ножом (кабель легко расходится по отмеченной линии).
5. Обкусываем бокорезами или отрезаем ножом верхнюю часть оболочки кабеля. Вот собственно и всё

В архиве видео - сегодня разделывал кабель, попросил коллегу снять, вспомнив про эту тему

Cable_Makeup.rar (8.91 Мб)

VAleT

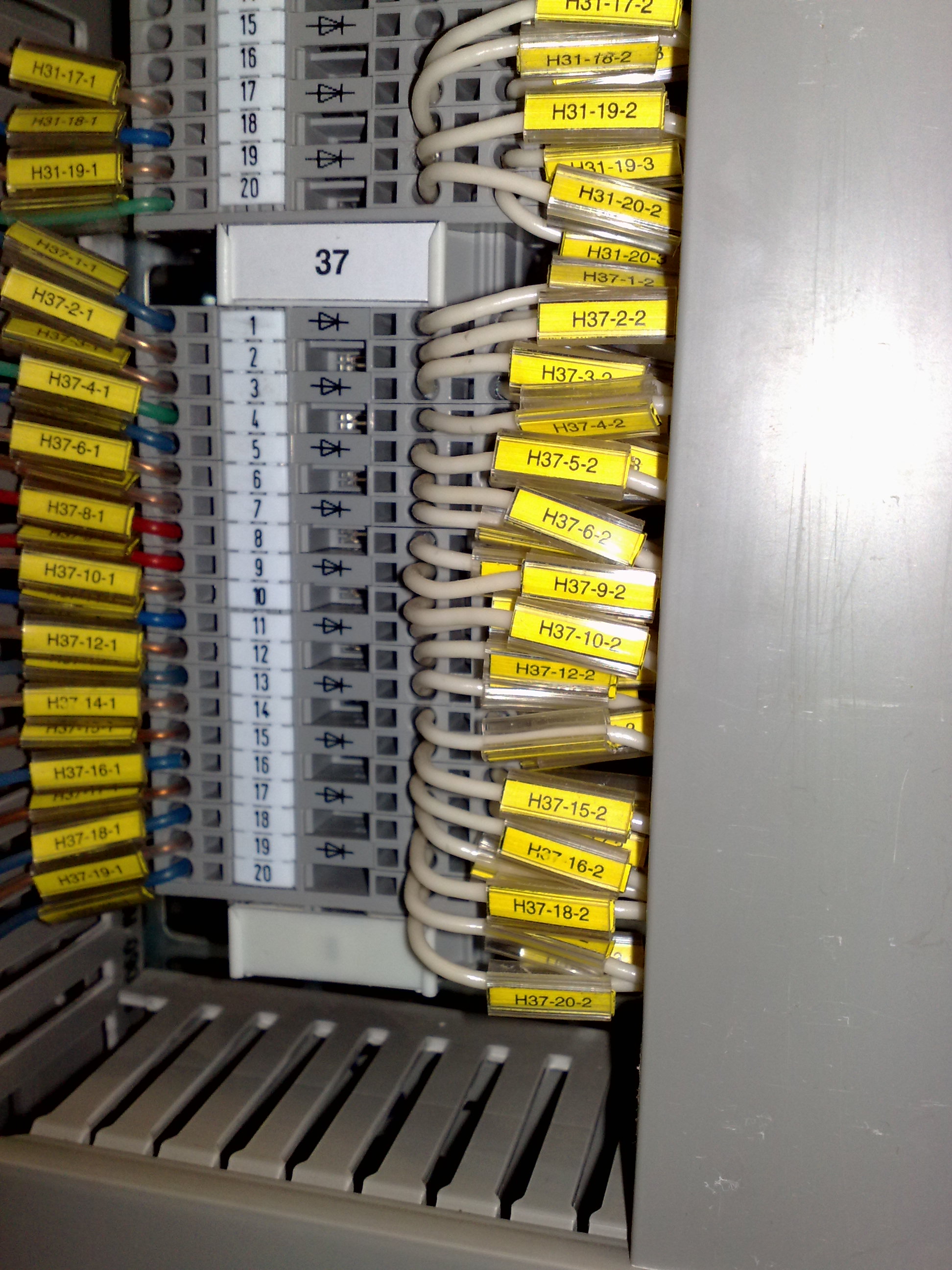

Пожалуйста, вот Вам ЖПЕГИ. Ознакователи, это такие штучки, которые используются для маркировки проводов. По сути - бирки, только промышленного исполнения. Бывают самые разные по своему виду. Вот такие используем мы. В основном, конечно во вновь монтируемых устройствах, но кое-кто из механиков засобачил даже в электропривод и стрелочную коробку. Красиво получилось!

З.Ы. Это разумеется ознакователи не с поля, но увы, другого фото пока нет.

VAleT добавил 25.01.2010 в 19:45
QwSe, всё прпавильно в Вашем ролике за исключением одного: оболочка надрезается от себя! Понятно, что на практике мы делаем как нам удобнее, но это ж всё-таки охрана труда! Поэтому использовать VICу данный ролик для обучения студентов не рекомендую, но только по этой причине.

QwSe

Это да Охрана труда - серьёзный вопрос и относиться к нему надо щепетильно! Оговорка, что разделывать способом "от себя" может еще большие последствия принести (особенно, когда кабель в стойку ПВ бросили и его надо разделать - после того, как однажды нож соскользнул и руками влетел в 1 фидер начал резать на себя ) Так что, на мой взгляд, иногда из двух зол стоит выбрать меньшее.
Однозначно студентов надо учить как правильно делать, а там на практике сам каждый для себя решит, как ему "сподручнее"
Да и вообще каждый разделывает как умеет. Я когда начинал работать разделывал кабель методом поперечного надреза-->излома-->стягивания, но потом перешёл на этот способ, им и пользуюсь

Как говорится "всё гениальное - просто". Это я про ознакователи (и красота, и удобство). Сейчас, кстати, все новые стойки делают именно так, в МПЦ их применяют, да много где вообщем. (В старых стойках были по номера провода расписаны, но на кембриках писали и со временем выцветали так, что невозможно вообще разобрать, что за номер на кембрике написан). ValeT +1 за ЖПЕГИ

VIC

а де их взять?
а бумажки оттуда не вылетают?
а вот куда жилки приходят на фото это что за "плинты" под болтик?

VIC добавил 26.01.2010 в 14:04
так-то оно так ... с постовым кабелем верю, что такое пройдет...
а вот как быть с СБПУ... вот тут уже не надорвешь за жилы ... да и надрез слабенький эффекта не даст, края я пробовал надрезать и за них потянуть в разные стороны ... так разрыв получился в сторону и кеусок изоляции оторвался так и не дорвавшись до конца... но это опять же я не делал продольного разреза вообще ибо ножичек был не особой остроты _0)

QwSe

Ознакователи я покупал в электротехническом магазине однажды (один раз правда, на попробовать, так сказать) Бумажечки достаточно плотно там сидят и не вылетают. А если вылетают, то маркером можно написать прямо на пластике (все зависит от качества).

На фото "клеммные колодким (клеммник)". Они крепятся на DIN рейку. Туда жилка просто вставляется (зачищенная), а внутри она прижимается контактной пружиной. Другой вариант исполнения под болтик (как на фото). Купить их также можно в любом электротехническом магазине.
Есть еще такие же клеммники, но внутри с "ножевым выключателем". Как то раз пускали станцию, там кросс был такими клеммниками сделан (кстати мне понравилось - очень удобно).
На всех сбоку написан номинал по напряжению и току, для которых их можно применять.





На счет напольного кабеля - в принципе тоже самое. Делал так и не раз - нормально получается (на морозе, конечно проблематично...)

VIC

Как я понимаю у кроссового статива две функции : а) соединение кабеля постового и напольного б) временно разрывать эту связь (например для проверки мегометром сопротивления жил)
так вот как в таких зажимах разрыв организуется? вроде невидно дужек...

QwSe

На фото нет клеммников, которые для кросса можно применить. Они внешне мало чем отличаются от этих. Они сделаны по типу ножевого выключателя. Своих фото нет, нашел в интернете. Называется он "клеммник разрывной". Вот фото:

VIC

пынятно

VIC добавил 16.02.2010 в 10:47
вот закончу писать в журналах по 10-12 часов в день занятий еще возможно поспрошаю чего ... а покамест у меня отбилось желание ко всему ... отпуск ты где...

VIC добавил 17.02.2010 в 15:47
вот такие методички получились по монтажу муфт, сыроватенькие конечно еще, кое-где не хватает еще фотографий, но охаивать уже вроде можно.
http://scbist.com/scb/uploaded/33_rm.doc
http://scbist.com/scb/uploaded/33_upm.doc
http://scbist.com/scb/uploaded/33_ukm.doc
принимается критика без ограничений

VIC

ваяю методу по "регулировка ТРЦ", по технологии обслуживания получилось следующее
http://scbist.com/scb/uploaded/33_trc.doc

можно охаивать, критика принимается без ограничений.

Александр

Монтаж муфты РМ:
рис 9: Проволочный бандаж лучше накладывать, чтобы его концы расходились в разные стороны: сложить проволоку пополам, скрутить между собой на длину 4-5 см, далее пару оборотов вокруг кабеля, далее 4-5 см скручиваем опять между собой и обрезаем.
Рис 17: Добавить пояснение, что кольцо должно быть как на рисунке по часовой стрелке, иначе при закручивании гаек оно расползётся.
Рис 23: Первая петля при вязке должна захватывать только половину жил пучка, далее на этом же месте вторая петля на все жилы. Так нитка зажимается и никогда не сползёт.
И ещё после отпиливания кабеля и снятия оболочки лучше все жилы пообкусывать 2-3 мм, руки меньше царапать будет.
