vetal

Это я понимаю, но если у вас одна фаза уже землит, как померяете мегомметром????

vetal добавил 28.12.2011 в 09:03
Думаю, нужно пользоваться индикаторной лампочкой, только нужно посчитать какой... И если фаза землит, т.е. утечка на землю есть, необходимо вызывать ЭЧ и мерять мегомметром со снятием питающего напряжения!!!

Николай Николаевич

Ну понятно, что измерять, собственно, и нечего. Но с другой стороны - эту "землю" нужно формализовать - зафиксировать, что "земля" не в монтаже (у СЦБистов), не в кабеле от РШ до КЯ (у СЦБистов), а в спуске - у энергетиков. И тем самым "нагрузить" энергетиков - пусть думают. Чтобы шарик был на их стороне.
С нормативными документами мы попробуем разобраться - я тогда напишу...

СУНДЕТОВ

Как включит ОПА,если там все тройники заняты: два на переключении питания,два на ЧДК. Нужно ставит ПА типа АШ2-1440 с параллельным
включением и контакт на ЧДК перенести на повторитель.

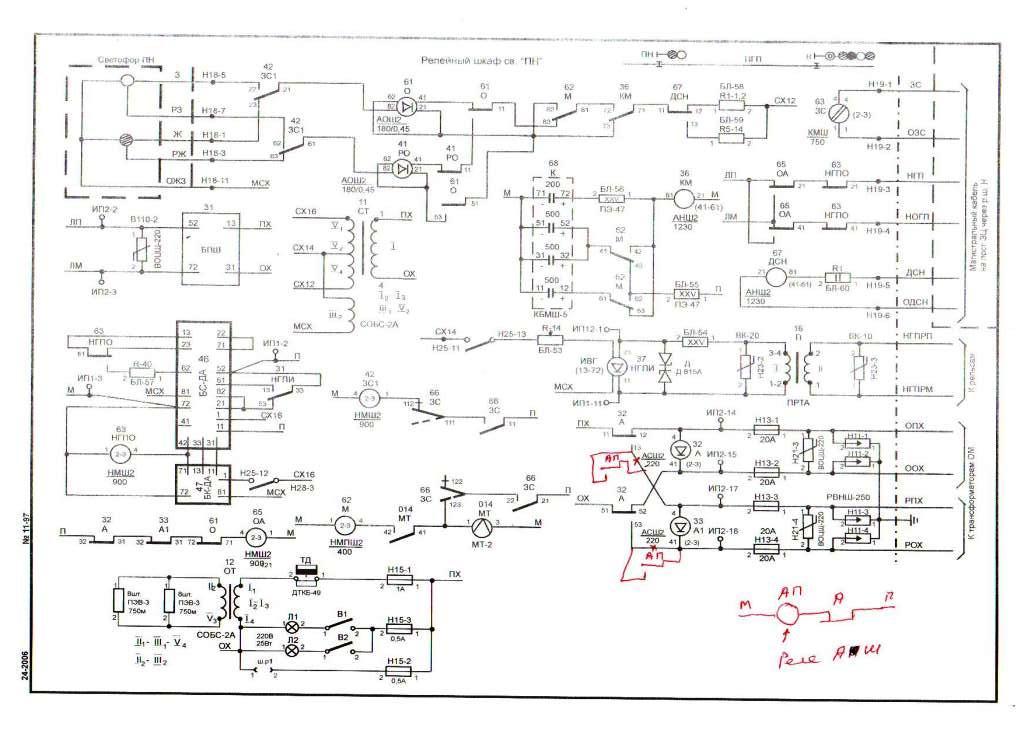

Такой вариант:

Николай Николаевич

Ну то есть Вам не интересно увидеть глаза Вашего ШЧ после того, как он услышит про Ваше общение с ЦШ ОАО "РЖД"? Я бы не удержался...

vetal

Сегодня буду с энергетиками ехать на переезд и захвачу с собой мегомметр))))

z_line

Обмотку через тыл, в схему фронт (Обратный Повторитель Аварийного).

СУНДЕТОВ

А я и без этого понял,но где такая схема на С/У,чтобы на общем был плюс и включит на тыл обратный повторитель.

.

Николай Николаевич

Пункт 3.25. документа "Ведомственные нормы технологического проектирования. Электроснабжение устройств сигнализации, централизации, блокировки и электросвязи", утверждены приказом МПС СССР от 19.03.1985 г. № Т-8515: "Для резервного питания сигнальных установок допускается использовать трансформаторы ВЛ ПЭ, питающие электроэнергией линейные потребители (кроме трансформаторов для путевого инструмента). Если нейтраль используемых трансформаторов заземлена, то для устройств СЦБ необходимо устанавливать изолирующий трансформатор".

Евгений002

Спасибо, уже теплее....

vetal

Хочу увидеть, но добром это не кончится...у нашего ШЧ уже несколько раз дело не дошло до инсульта!

vetal добавил 28.12.2011 в 21:30
Был сегодня с энергетиками на переезде... померял 1фидер (ОМик) без отключения, стрелка мегомметра сразу отклонилась на четверть шкалы, т.е. измерения уже изначально будут ниже фактического сопротивления изоляции, померяли, изоляция составила 3 МОм каждая жила. Энергетики сказали, что это не наша парафия и я не должен туда лезть!!! Я позвонил начальнику участка и попросил уточнить требования инструкции в отношении измерения цепей основного и резервного питания... Он в течении 30 минут изучал инструкцию и сказал, что согласно нее мы проверяем только местные цепи от РШ до КЯ, а дальше нас не касается, и что в журнале учета измерения сопротивления изоляции мы должны указывать только кабель от РШ до КЯ))) Монтаж разумеется меряем само сабой...

gematogen

Недавно потухла станция с Эбилоком, с замечательной совмещенной питающей установкой с инверторами...
Как получилось? Пропали оба фидера - редко, но случается. При этом инвертор должен работать от батареи из 31 аккумуляторов, и преобразуя постоянку в переменку, запитывать релейную и сохранять полную работоспособность ЭЦ в течение довольно длительного времени.
Но инвертор не сработал. Как оказалось - один из аккумуляторов в батарее ушел в обрыв. В результате ЭЦ вырубилось. После того, как энергетики подали питание, запустился АРМ ДСП, и дежурная в панике в течение 40 (!) минут пыталась вместо пароля АРМ ДСП вбить пароль компьютера с ГИДом... Все это время ЭЦ стояло колом...

Суховерша Алексей

И чего сделали: оставили в работе 30 банок, или была в запасе баночка?

__________________
Россия - Калининград.
Границы разные, страна - одна.
Я хотел бы служить кондуктором в трамвае, а уж хуже этой работы нет ничего на свете.

Николай Николаевич

Станция называется "Укладочный", дело было 10.12.2011 г. в 1-53 - 2-50

gematogen

Совершенно верно. А баночки в запасе не было. Не знаю, где ее потом откопали. Наверное, с Абитехом связывались... Там даже не баночка, а 12-вольтовый аккумулятор наподобие автомобильного - и таких целый шкаф.
Да, а еще отказ затянулся и тем, что СНы в схеме смены направления слетели с самоблокировки, а про это как-то и забыли... ЭЦ запустили, а выходные-то не открываются... пока нашли-сообразили, тоже время прошло. Но это уже - не из ряда "интересных повреждений"

Евгений002

Недавно был аналогичный отказ, задумался, а не поставить ли на СПБ доп батарею 24В через диодную развязку и R для подзаряда для удержания самоблокировок при отказе инверторов.
