Цитата:

Кто-то может пояснить?

На одном разъезде была нумерация типа 100 с лишним.Как объясняли.что в будущем планировалось,что разъезд станет частью другой станции и чтобы потом не менять нумерацию.

ШВП добавил 06.05.2016 в 20:10

Цитата:

Кто-то может пояснить?

На одном разъезде была нумерация типа 100 с лишним.Как объясняли.что в будущем планировалось,что разъезд станет частью другой станции и чтобы потом не менять нумерацию.

Цитата:

Дима, и что-то сегодня не сильно вникала в проблему...
мне уже надо начинать паниковать??

Не, Наташ, еще не нужно. Просто спросил мнение у коллег )))

Цитата:

Сообщение от Николай Николаевич (Сообщение 292297)

Да, именно так!
Я "тех" времен уже не застал, но на участке ЭЦ+а/б+ДЦ, введенной в эксплуатацию в 1975 г., проходные светофоры были пронумерованы уже привычным нам способом, а соответствующие этим светофорам ячейки ЧДК на табло ДСП - были промаркированы еще по принципу "километр-пикет". И только после какого-то случая - было указание привести обозначение ячеек ЧДК в соответствие с нумерацией проходных светофоров.
Не буду утверждать, но вроде это указание было в 1986 г.

" Министерство путей сообщения 22 февраля 1973г. Утверждены новые «Указания по применению светофорной сигнализации на железных дорогах СССР», РУ-30-72, которые обязательны при проектировании новых и реконструкции существующих устройств автоматики и телемеханики на ж.д. транспорте.
Принят новый порядок нумерации перегонных светофоров вместо существующего покилометрового обозначения. В четном направлении предвходной светофор обозначается литером 2, последующие – 4, 6, 8 и т.д. Предвходной светофор нечётного направления – литером 1, последующие – 3, 5, 7 и т.д.
Эти изменения сокращают потребность в литерных щитках, улучшают их восприятие машинистами локомотивов. Новую нумерацию следует учитывать в проектах автоблокировки и вводить на объектах строительства начиная с 1973г.
Руководящие указания РУ-30-72 составлены Гипротранссигналсвязью взамен аннулируемых указаний РУ-30 выпуска 1965г."

Коллеги вопрос-сбрасывающий башмак,проверка зазора опорная паверхность башмака иголовкой рельса-как звучит у вас запись и выписка в ду-46?

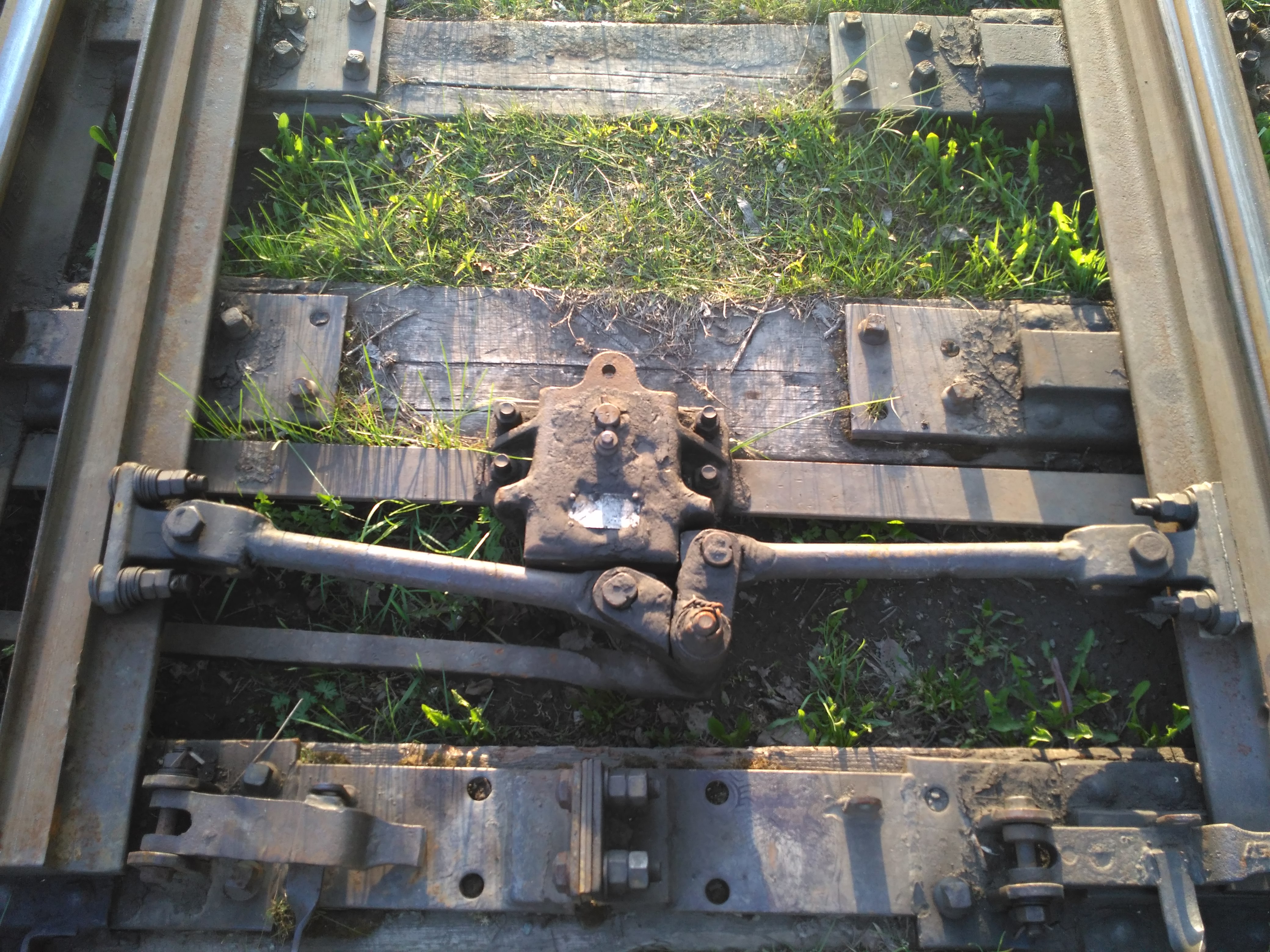

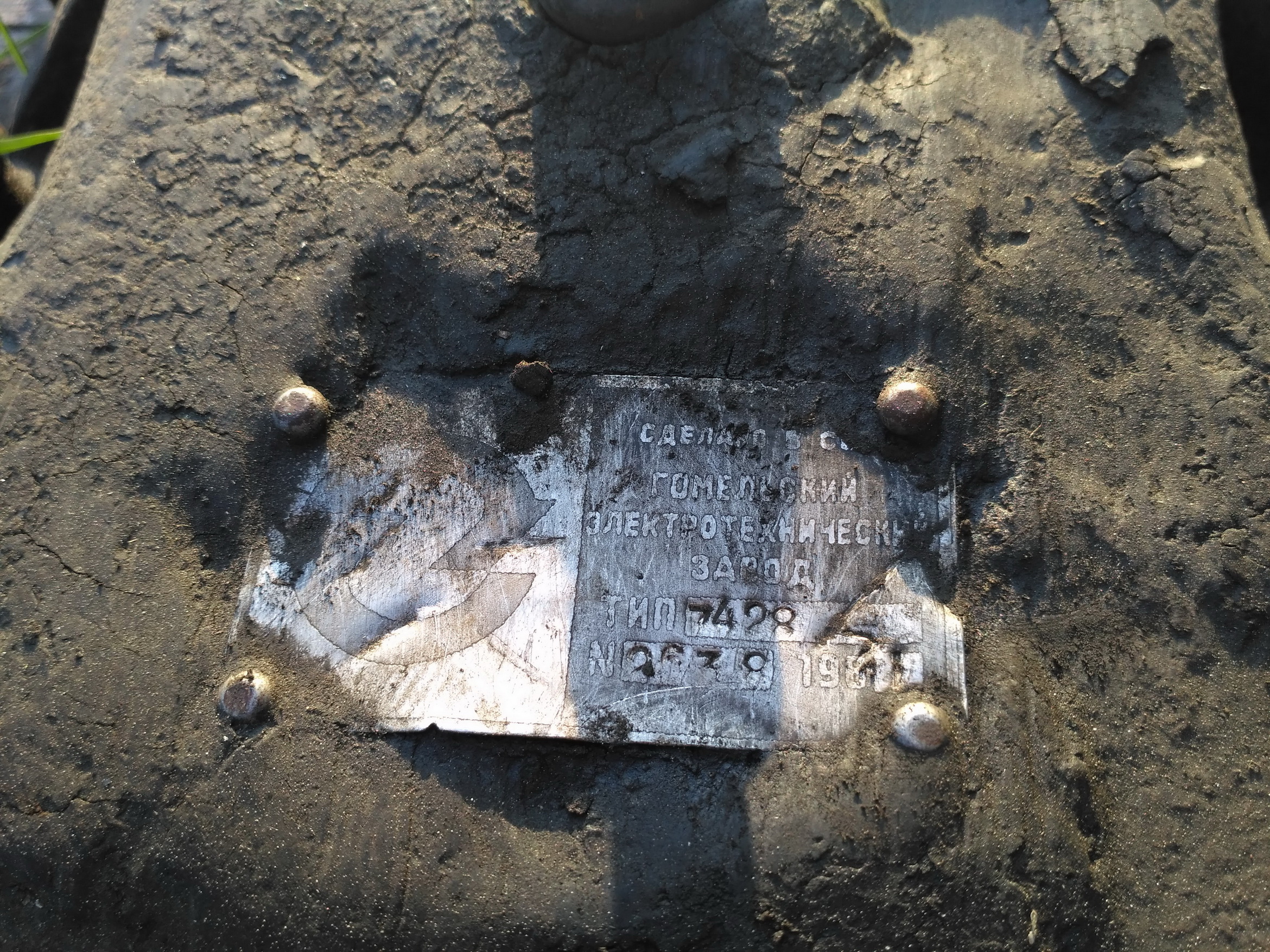

Углев Дмитрий, замыкатель шарнирный 7428
http://szhat.ru/page.php?book=6&page=88

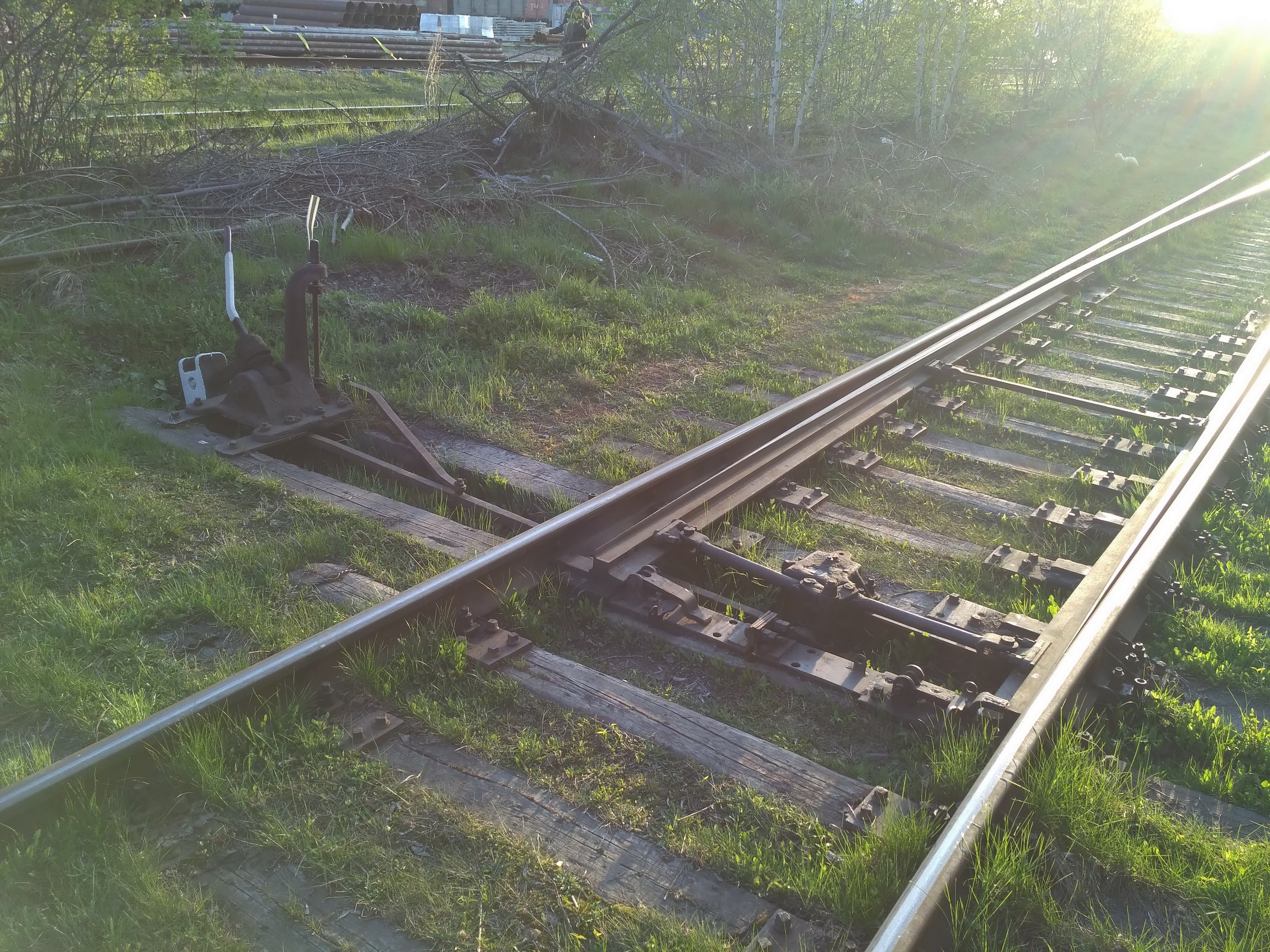

Стрелочный перевод с ручным приводом

Это ШКЗ - шарнирно-коленчатый замыкатель. Шикарная вещь! По уровню задумки и реализации - шедевр! Просто и надежно - как автомат Калашникова. Очень жаль, что современные разработчики не смогли интегрировать эту или подобную конструкцию замыкателя в гарнитуру для электропривода...

Николай Николаевич, то есть при его применении не надо накидывать накладку?
И кто его обслуживал? ШЧ, ПЧ или ШЧ+ПЧ?

Цитата:

Сообщение от Александр (Сообщение 293215)

Если стрелка с МКУ - то замки Мелентьева при наличии ШКЗ устанавливаются не на рельс, а на станину переводного механизма.
А накладка - это атрибут запирания стрелок на висячий замок при неисправности устройств СЦБ...

Цитата:

Сообщение от Николай Николаевич (Сообщение 293216)

А накладка - это атрибут запирания стрелок на висячий замок при неисправности устройств СЦБ...

А если без МКУ или замок только на плюс? Тогда при ШКЗ накладкой пользуются?

Цитата:

Сообщение от Александр (Сообщение 293218)

А если без МКУ или замок только на плюс? Тогда при ШКЗ накладкой пользуются?

Этого я не знаю.
Но - не думаю, что сколь нибудь массово ШКЗ применялись на стрелках без МКУ. Да и на стрелках с МКУ они встречаются достаточно редко.

Николай Николаевич добавил 17.05.2016 в 20:22
Очень интересно было бы показать работу ШКЗ в динамике - не на фотографии, а на видео. У меня когда-то был такой видеоролик - но за давностью лет уже не найти...

Цитата:

на видео. У меня когда-то был такой видеоролик - но за давностью лет уже не найти...

Нуууу, в принципе можно сделать. Попробую

Углев Дмитрий добавил 17.05.2016 в 21:17

Цитата:

на видео. У меня когда-то был такой видеоролик - но за давностью лет уже не найти...

Нуууу, в принципе можно сделать. Попробую

Дмитрий, а где это нашли?

Интересный механизм. А как он реагирует на взрез?
