Александр, что вы, не я выкинул, а проектанты кто в 1986 году проектировали. В нормали если зрение не подводит он тоже спрямлен. И ещё вопрос в догонку я правильно понимаю что на питающей концах нельзя емкости навешивать? Только на релейных? Не так часто приходится углы крутить. И насчёт пч ничего не подскажите?

Каким прибором измеряете угол сдвига фаз и какие значения ?

Махоуни, пкрцм. 63 67 72 углы.

Спрямлён на 42 листе нормали, а у вас схема по 9 листу.
Как выше вы же сами и написали, под 42 лист другое включение ПЧ.
При изменении схемы с 9 листа на 42 лист надо переключить луч с данными рц на другой ПЧ.
https://scbist.com/scb/ukaz_gtss/1247_0900.pdf

Александр добавил 20.02.2026 в 09:00

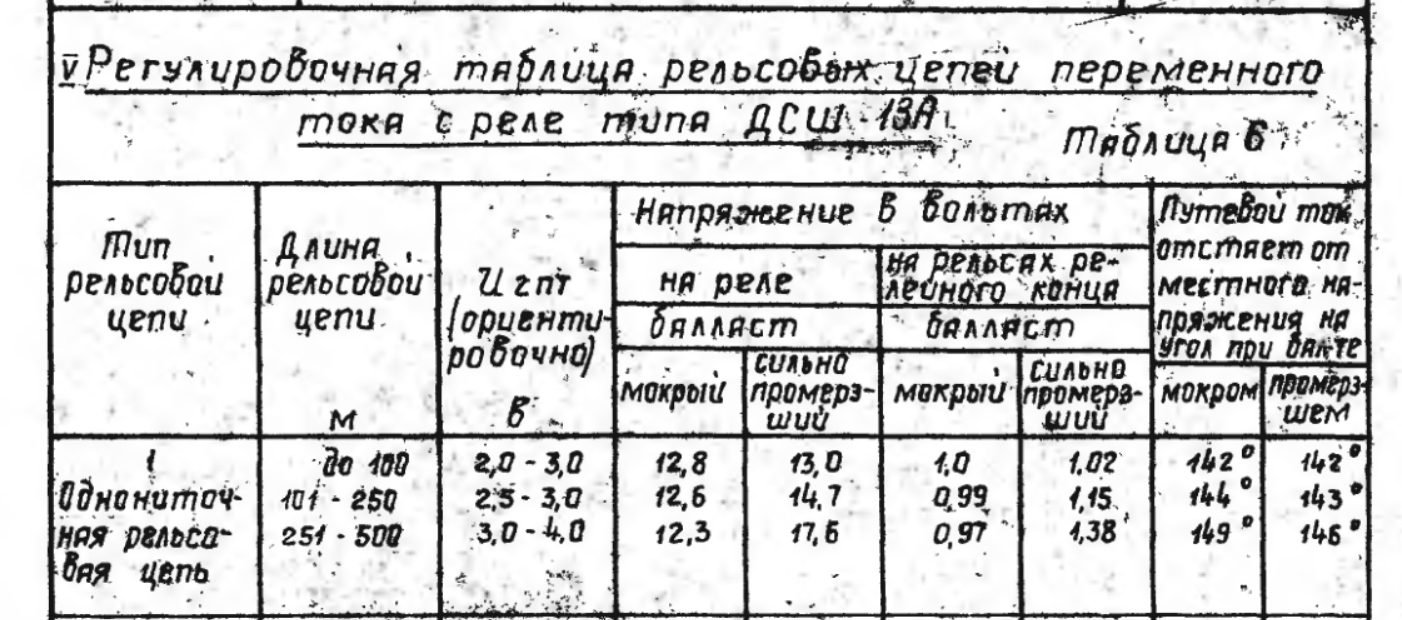

Спрямлён на 42 листе нормали, а у вас схема по 9 листу.
Как выше вы же сами и написали, под 42 лист другое включение ПЧ.
При изменении схемы с 9 листа на 42 лист надо переключить луч с данными рц на другой ПЧ.

https://scbist.com/scb/uploaded/180973_1771874849.png

То, вероятно, угол между напряжениями (который идеальный 87,5° причём, напряжение на путевом элементе отстаёт от напряжения на местном элементе)?

Ради эксперимента я бы подключал параллельно путевой обмотке ДСШ ёмкости по 1 мкФ и смотрел, что творится с углом.

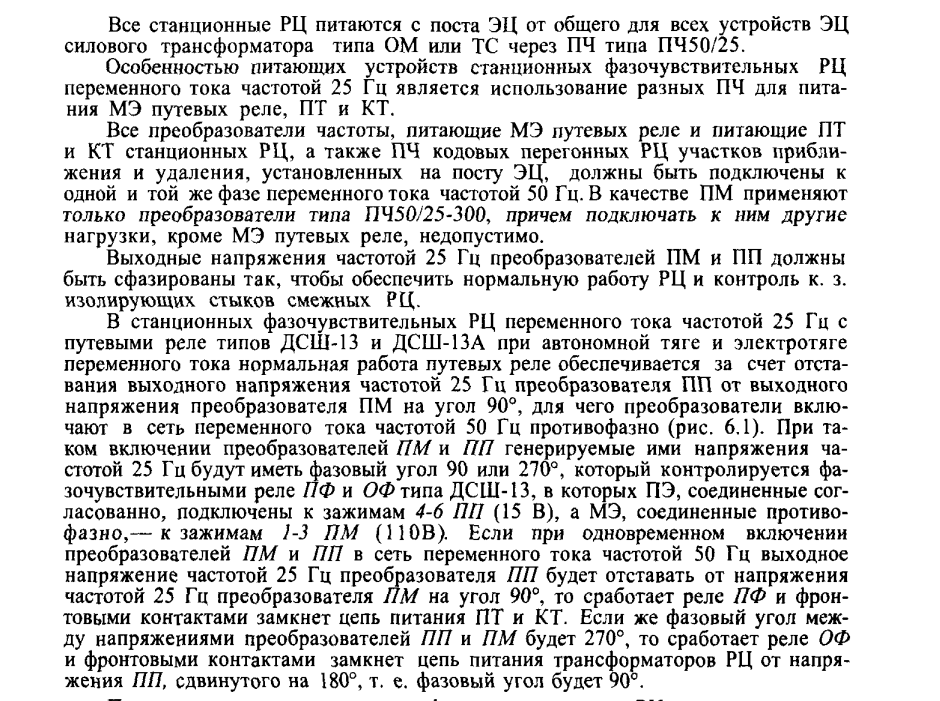

Это из Аркатова Справочник Рельсовые цепи магистральных железных дорог 2006 (стр.284):

https://scbist.com/scb/uploaded/180973_1771875262.png

Здравствуйте. Есть ли на форуме работники СЦБ СПЖТ (Саянжелдортранса)? Если можете, напишите в личку. Спасибо.

на фото точно не Выхмаский пульт, но похожий.

Вам конечно виднее, но там вполне читалось название станции, да и соседних тоже.
Пресловутый ИИ тоже меня одобрил... :)

Ja ne svoje foto imel vvidu, na mojem da, Võhma

А Эстония разве не россососия?
Miks sa ei kirjuta mõnes muus keeles peale vene keele.

Шо-то смотрю Махуню прорезало нынче, видать где-то со свалки аккумулятор раздобыл дабы к интернету подключиться!:oiE:

Вопрос по уравнительным рельсам.
Перенос изостыка, резка плети.
Соответственно, нужны уравнительные рельсы.
Сколько должно быть уравнительных рельсов?
Нужны ли они в случае, если стык переносится на 200 метров, и в сторону старого стыка остался кусок плети 175 метров, далее идут сущ уравнительные рельсы?

Что СЦБистам написать в ведомости объёма работ?

Александр, плеть короткая получается, нужно убирать старые уравнительные рельсы и сваривать плеть или делать вварные изолирующие стыки без уравнительных рельсов. тут путейцы должны решать

Serzh2008, спасибо!
Там стрелка дальше, изостык был у входного.
Там получается (новый и.с.) 175+12,5+12,5 (бывший и.с.) 12,5+12,5+25 (сущ.и.с.) - (стрелка)

Здравствуйте. Какие устройства сцб нужно выключать при замене флюгарочных брусьев на стрелке с приводом сп6? Стрелку? Или достаточно изолированного участка с последующей проверкой плотности и шпунтовой чувствительности?
