Просмотрел сайт на тему включения релейного трансформатора СТ-4 в нормали РЦ 50-17А вместо СТ-3. В нормали ручкой нарисованы выводы 5-9 к рельсам, вроде как понятное дело, что ошиблись, но охота бы найти первоисточник. Какие выводы вторичной обмотки СТ-4 используются? Указание ГТСС 1247/687 не могу найти. У кого есть?

http://scbist.com/scb/uploaded/22457_1455479303.pdf

T1000 добавил 14.02.2016 в 23:50
Предъявите удостоверение

Ссылка не рабочая.

надо подождать сундук часов-когда админ проснется

Браузер пишет, что страница не найдена. Может через время заработает.:net:

vetal добавил 14.02.2016 в 23:57
Понятно, подожду!)))

vetal добавил 15.02.2016 в 00:26

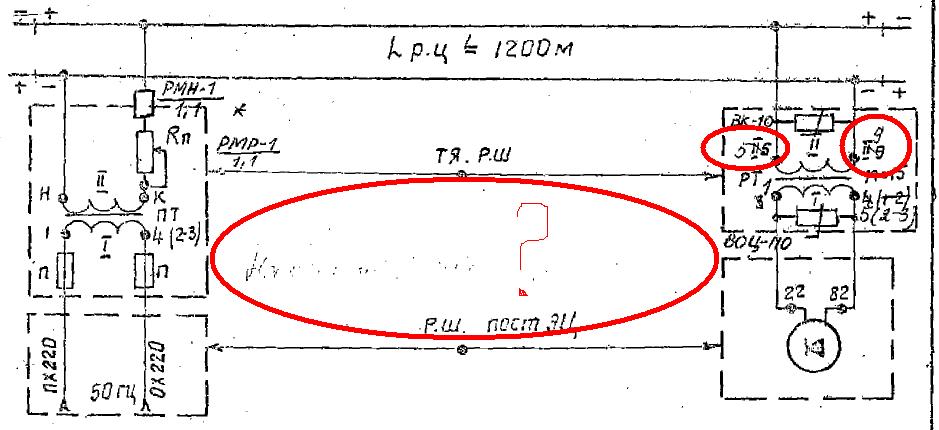

В нормали (скачал на этом сайте) РЦ 50-17А ниже схемы РЦ есть ссылка, что СТ-3 меняется на СТ-4 на основании указания ГТСС 1247/687 - это ошибка (это изменения к МРЦ-2 и ЭЦ-2). Что там на схеме РЦ написано не понятно. Где-то видел, что написано изменения внесены на основании ГТСС 1247/684 - это указания о применении трансов СТ-4 и СТ-5 взамен СТ-2 и СТ-3, но какие выводы транса использовать в РЦ не написано. В общем получается не соответствие, т.к. вроде бы в РЦ 50-17А написано использовать выводы 6-9 транса СТ-4, но в коробках на подъездных путях видел, что применяются выводы 6-8. Так какие должны быть использованы?
http://morepic.ru/images3/windowsbit...e_9805_225.jpg

Внимание вопрос: где, кроме как в РУ-55 указывается как назвать входной светофор на станции с несколькими подходами? Ну например направление с Анадыря ЧА)

Вопрос не "глупый" но в нужную тему не вставился........Коллеги! Был проект Инструкции-"Виды и характеристики ремонтов, межремонтные сроки объектов ЖАТ" разработанной ПКТБ в 2013г. Она Распоряжением ОАО "РЖД" утверждена? Каким? Если у кого есть-скиньте на Сайт.

Нашел, что она утверждена Распоряжением ОАО "РЖД" № 2572Р от 31.10.14 г. А вот самого документа нет, пошукайте у себя....

http://morepic.ru/thumbs3/dsd_7326_489.jpg

Всем спасибо, уже нашел!

У подъездников в нормали РЦ 50-17А нарисовано, что используются выводы 6-9 СТ-4, а почему у них же трансы включены на 6-8 непонятно.:net: Переключат.
http://morepic.ru/images3/0951_1707_6031.jpg

vetal, на сайте есть это указание. Только не 687, а 684
http://static.scbist.com/scb/ukaz_gtss/1247_0684.pdf

Спасибо. Искал это указание отдельно, не нашел. Потом скачал все указания кучей и там нашел.

Как часто вы используете выражение "не берет нагрузку"?

нужны варианты ответов

а) никогда не использую;
б) видел в инструкции;
в) считаю стрелку устройством, вырабатывающим электрический ток.

а

В прошлом году и пока что в этом, эту фразу не используем. А вот в позапрошлом году, когда была засада с кабелями - раз в месяц.
