где это написано и для чего: 1) рельсовые цепи маршрута приема или отправления питаются от одного луча? 2) питание пути и кодирующего тр-ра релейного конца пути должны быть взяты от одного луча?

z_line

27.02.2016 22:03

Посмотри указание ГТСС 1247/917 и ПЗ ЭЦ-11-87.:raD:

бишкунак

27.02.2016 22:41

Цитата:

Сообщение от z_line (Сообщение 285929)

Посмотри указание ГТСС 1247/917 и ПЗ ЭЦ-11-87.:raD:

спасибо, но там нет такого. про РЦ25, кодируемые кодами 50Гц - есть; а про РЦ25-ДСШ13/16 - что должны быть в одном луче в маршрутах приема/отправления - об этом ни слова. вопрос остается...

z_line

28.02.2016 00:26

Все вопросы которые вы задаёте должны отпасть сами собой даже при беглом анализе схем ЭЦ-11-87-корректировка.
Короче
1- чтобы не лепить на каждую РЦ в маршруте по контакту ОЛУ, для того чтобы не было ситуаций что при пропадании одного из лучей при следовании локомотива по всему кодируемому участку был (или не был) один и тот-же источник кодового тока (чтобы не было дискотеки на локомотивном тут кодируется, тут не кодируется)
2- тоже самое в обратном направлении + требование нормали РЦ.

vetal

28.02.2016 18:02

Цитата:

Сообщение от Сергей Никоноров

http://scbist.com/scb/uploaded/74293_1456653419.rar

Вот в памятке, да и в инструкциях, написано, что время на подъем и опускание шлагбаума длинной 4м - 7-9с. А если 4с? Стоит ли с этим бороться?

Александр

29.02.2016 12:40

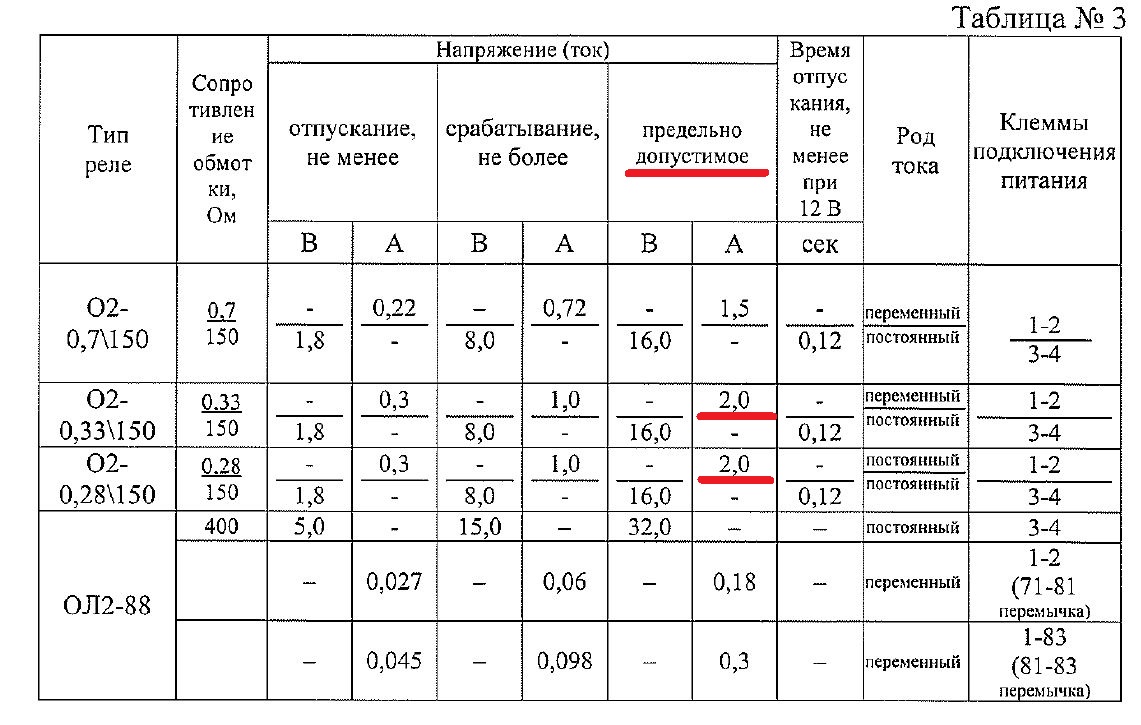

[IMG]http://morepic.ru/images3/2_2401_4988.jpg[/IMG]

Вопрос к знатокам:
Сколько лекций по электротехнике прогуляли разработчики этого чуда, предусмотрев совместную работу этого недореле с лампой 12 В 25 Вт?

Витос

29.02.2016 12:55

Цитата:

Сообщение от Александр (Сообщение 286047)

[/IMG] Вопрос к знатокам: Сколько лекций по электротехнике прогуляли разработчики этого чуда, предусмотрев совместную работу этого недореле с лампой 12 В 25 Вт?

Представь себе: вылетает предохранитель 1А в цепи обогрева шкафа входного светофора. А на улице мороз в
-30 град. Цельсия. И тут опа: реле спасает ситуацию!

Скиталец

29.02.2016 13:41

Цитата:

Сколько лекций по электротехнике прогуляли разработчики этого чуда, предусмотрев совместную работу этого недореле с лампой 12 В 25 Вт?

И что здесь не так?

Александр

29.02.2016 13:55

Цитата:

Сообщение от Скиталец (Сообщение 286055)

И что здесь не так?

Ток лампы и предельно допустимый ток реле. Слегка не совпадают. Причём явно не в пользу реле.

Скиталец

29.02.2016 14:17

Ток лампы при 12 вольтах - 25/12=2.08 А. Сколько вольт должно быть на лампе по нормативам?
Знающие люди пишут:

Цитата:

Сообщение от Евгений002 (Сообщение 284342)

И в архиве есть факт открытия сигнала в этот период проверки?:sm496: К слову 10,5В должно быть по "720"й при напряжении на вводах 198В. (с 01.07.16г норма изменится при 198В -10В):sm496:

Или я что-то недопонял?

Александр

29.02.2016 15:14

Цитата:

Сообщение от Скиталец (Сообщение 286064)

Ток лампы при 12 вольтах - 25/12=2.08 А. Сколько вольт должно быть на лампе по нормативам?

Но при 242В на лампе-то должно быть 12В

Скиталец

29.02.2016 16:39

4х процентное превышение максимального тока - катастрофа?

Александр

29.02.2016 17:06

Цитата:

Сообщение от Скиталец (Сообщение 286081)

4х процентное превышение максимального тока - катастрофа?

1. Более 10%. Разброс параметров ламп надо тоже учитывать.
2. Из-за дерьма под названием ОЛ2-88 на станции светофоры всегда приходилось держать на ночном режиме. Иначе обмотки релюх быстро чернели.

Скиталец

29.02.2016 17:43

Интересно получается. Превышение напряжения на 10% (242В) от номинального - это нормально. Перегруз при этом реле по току на 4% - тушите свет (ночной режим). Может, черные обмотки от того, что напряжение еще выше, чем 242? Тогда при чем здесь разработчики? Про параметры ламп - годный вопрос. Насколько от номинальных могут отличаться, или это не нормируется?

Александр

29.02.2016 18:40

Цитата:

Сообщение от Скиталец (Сообщение 286087)

Превышение напряжения на 10% (242В) от номинального - это нормально.

Это нормально. Это стандарт.

Цитата:

Сообщение от Скиталец (Сообщение 286087)

Про параметры ламп - годный вопрос. Насколько от номинальных могут отличаться, или это не нормируется?

Стандарт не читал, но если верить справочнику, получается допустимое отклонение в плюс до 16,1 Вт и до 26,5 Вт (7% и 6% соответственно).
В минус отклонение по мощности не указано, указан световой поток.

Скиталец, Вы, наверное, счастливый человек! Никогда с РЭЛами не пересекались:raD:
