а подложки под рельсовыми путями не будет ? :shocking: просто фраза-жестко закрепил пути -смущает однако ...

Подложку не надо, вполне себе нормально идет поезд, не очень шумно. Да и подложка весьма дорогая.
Видео пока не получиться приложить, увы, тепловоз дергается в припадках потери контакта. Рельсы давно не чистились и прокислились:oiE:
В свете последних событий карликовые выходные решено заменить на мачтовые, ибо они слишком широкие. Это позволит увеличить длину ПО пути примерно на 80-100мм.
Также маневровый М2 ст.А заменить на простой, а с двумя белыми отправить на место М2 ст.Б. Потому что какие нафиг два белых, когда стрелка в пути?:sm496:

Рубильник, почему выбрал равнину? Фоток поболее хочу.

На равнине можно больше индустриальных объектов разместить. А многоуровневые макеты всего лишь перегон с домиками вокруг. При моих габаритах на многоуровневом ни одной станции толком не выйдет прямой. Мне хочется больше подъездных путей, они как-то роднее:oiE:

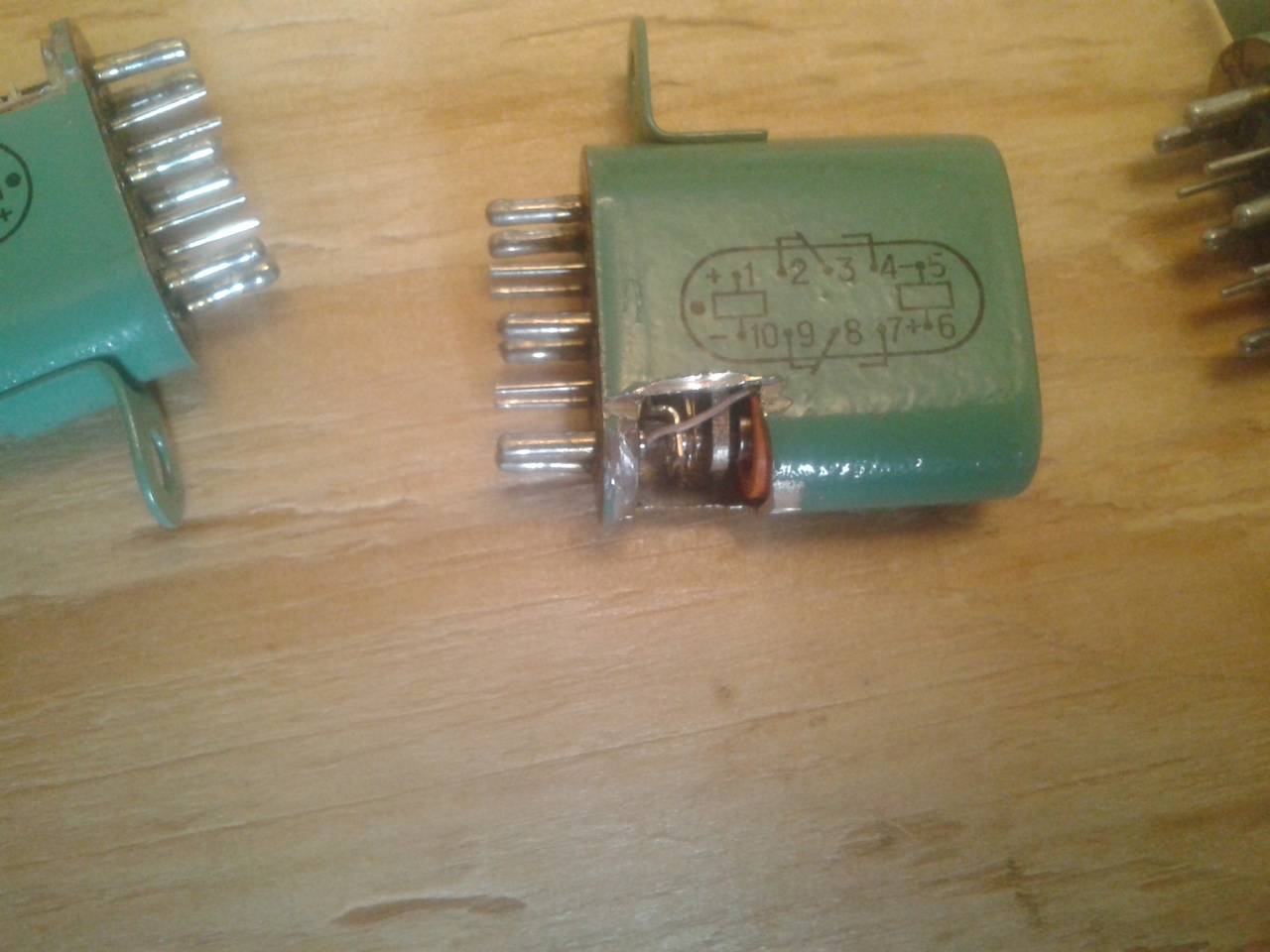

Стрелочные привода буду изгаляться делать из реле РПС. Пока заготовки. Нужно еще тягу припаять из скрепки.
https://pp.userapi.com/c848624/v8486...Y5Qx5_ce9I.jpg

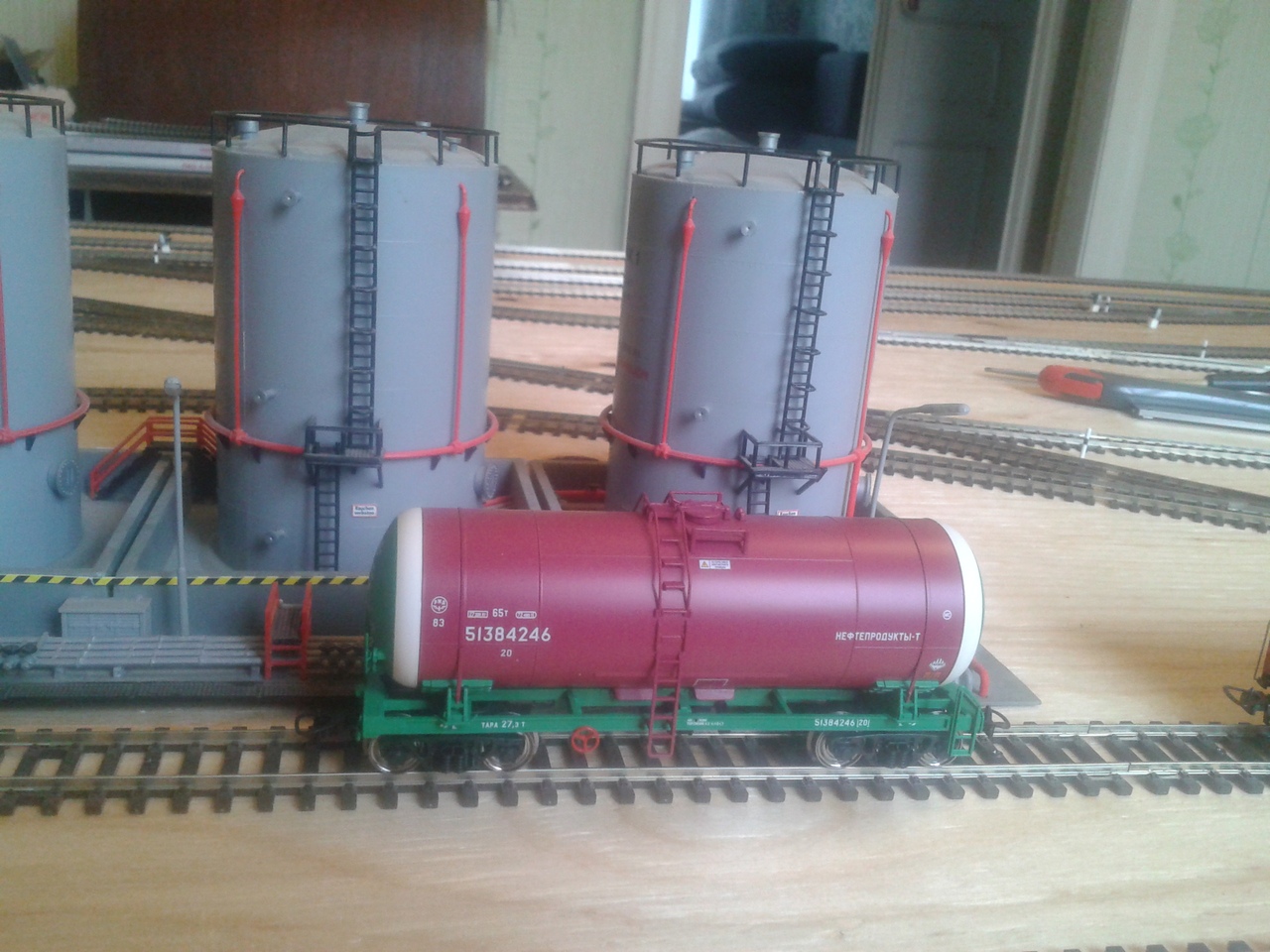

https://pp.userapi.com/c848624/v8486...bhz-c5mv2U.jpg
https://pp.userapi.com/c848624/v8486...AnweR0swxM.jpg

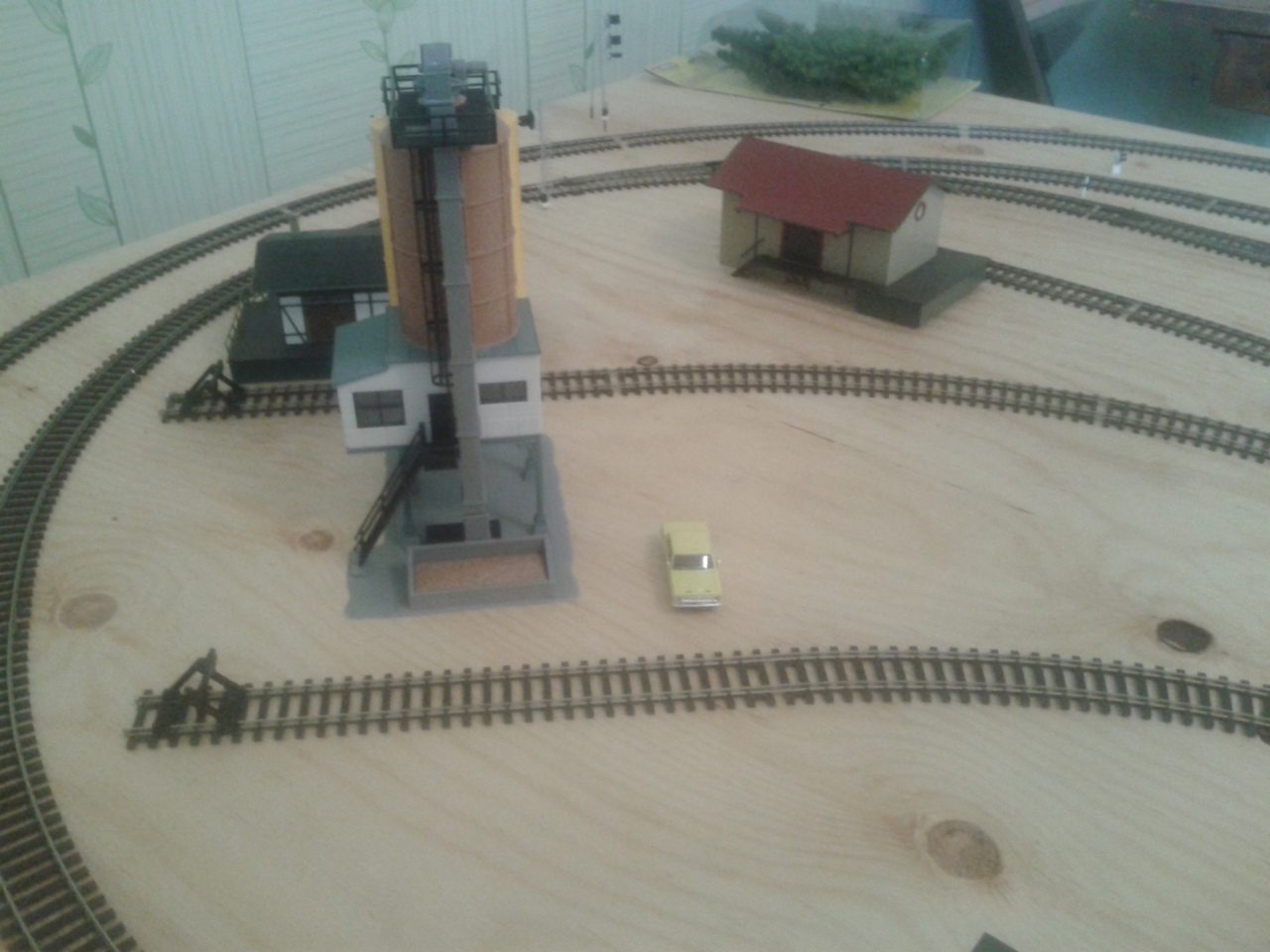

https://pp.userapi.com/c848624/v8486...0mfwZEP6UQ.jpg

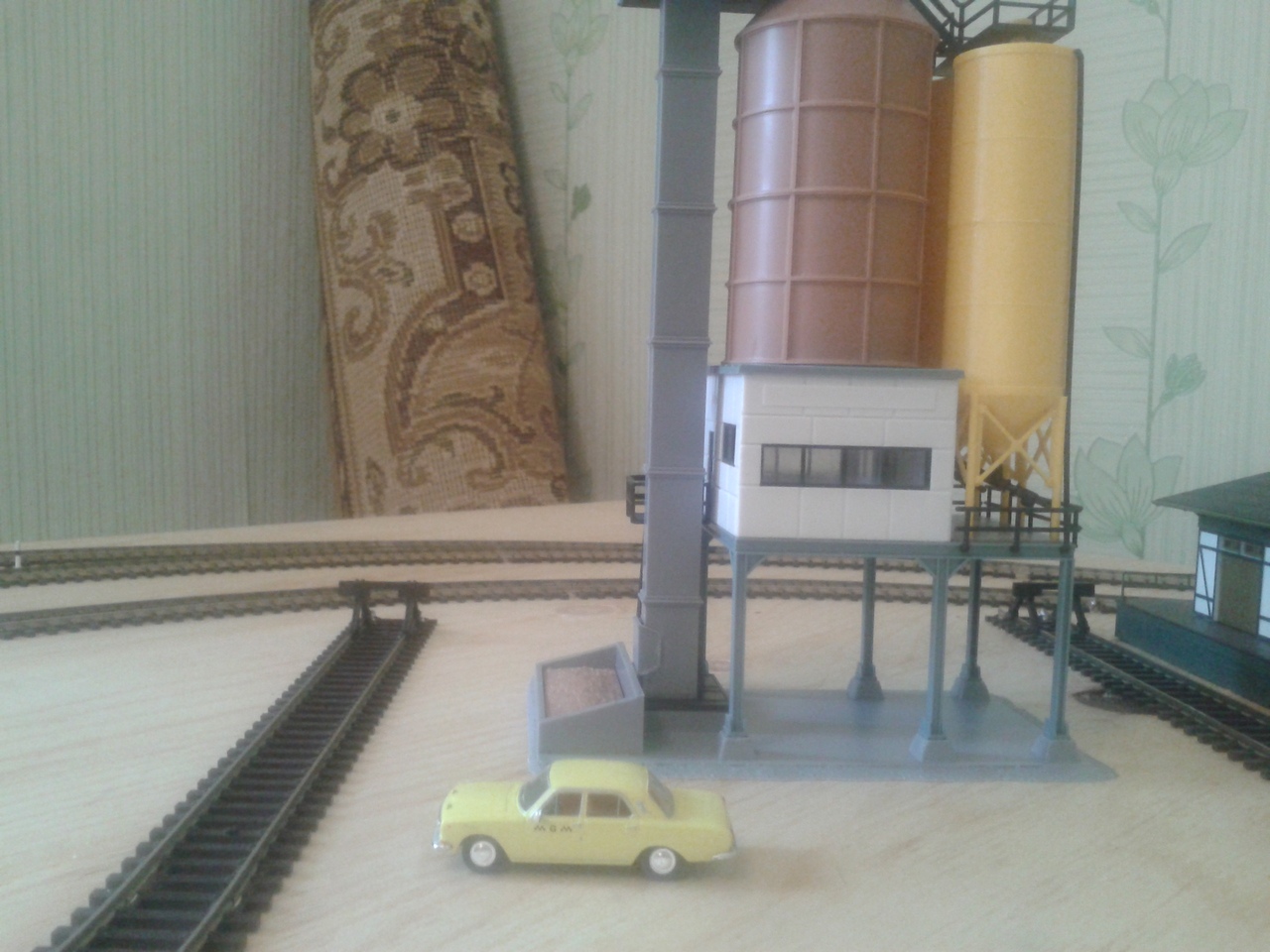

https://pp.userapi.com/c848624/v8486...4-DlN-6JIs.jpg

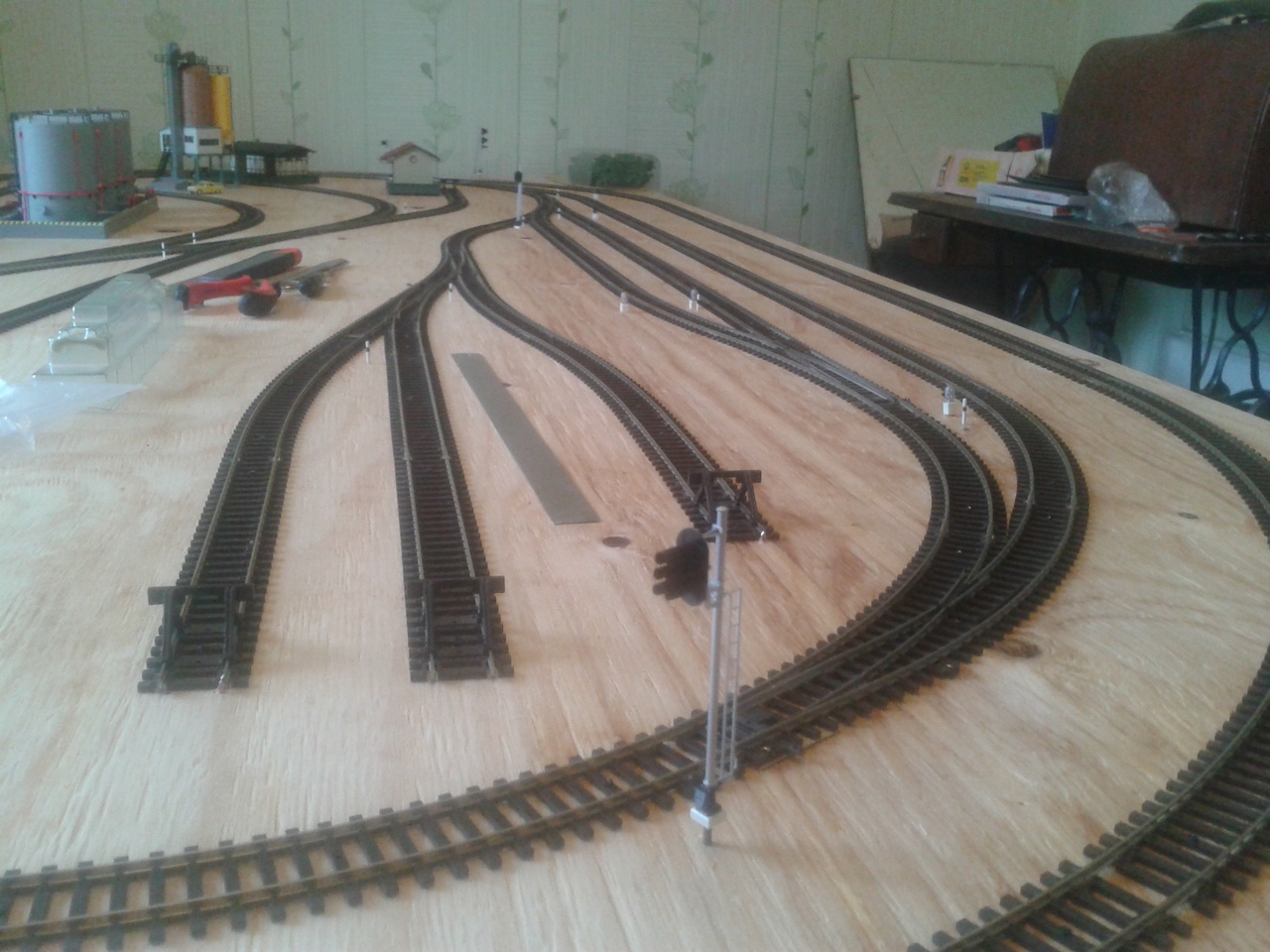

https://pp.userapi.com/c848624/v8486...G63c9O4FZE.jpg

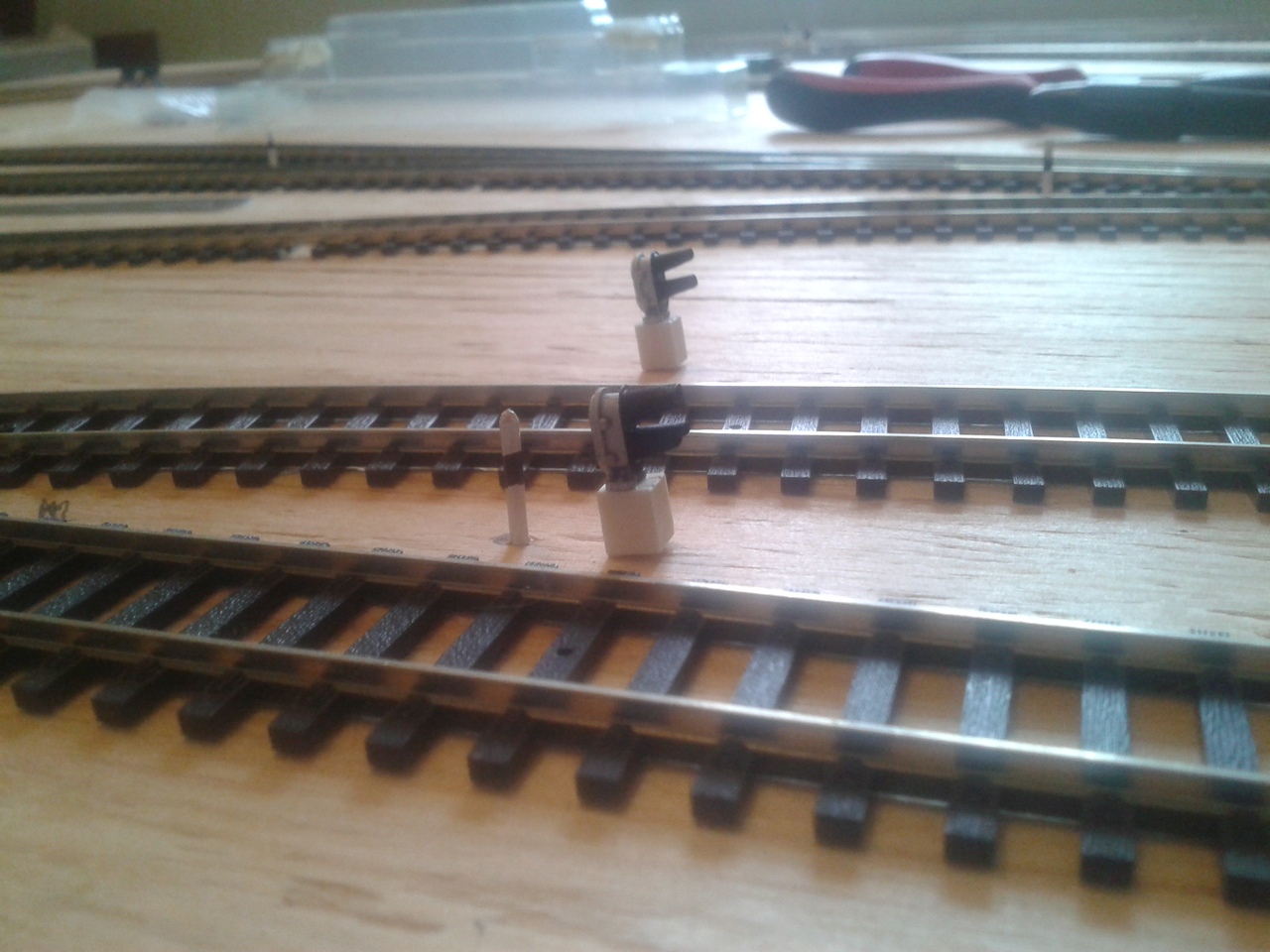

https://pp.userapi.com/c848624/v8486...EFPI2y-nVI.jpg

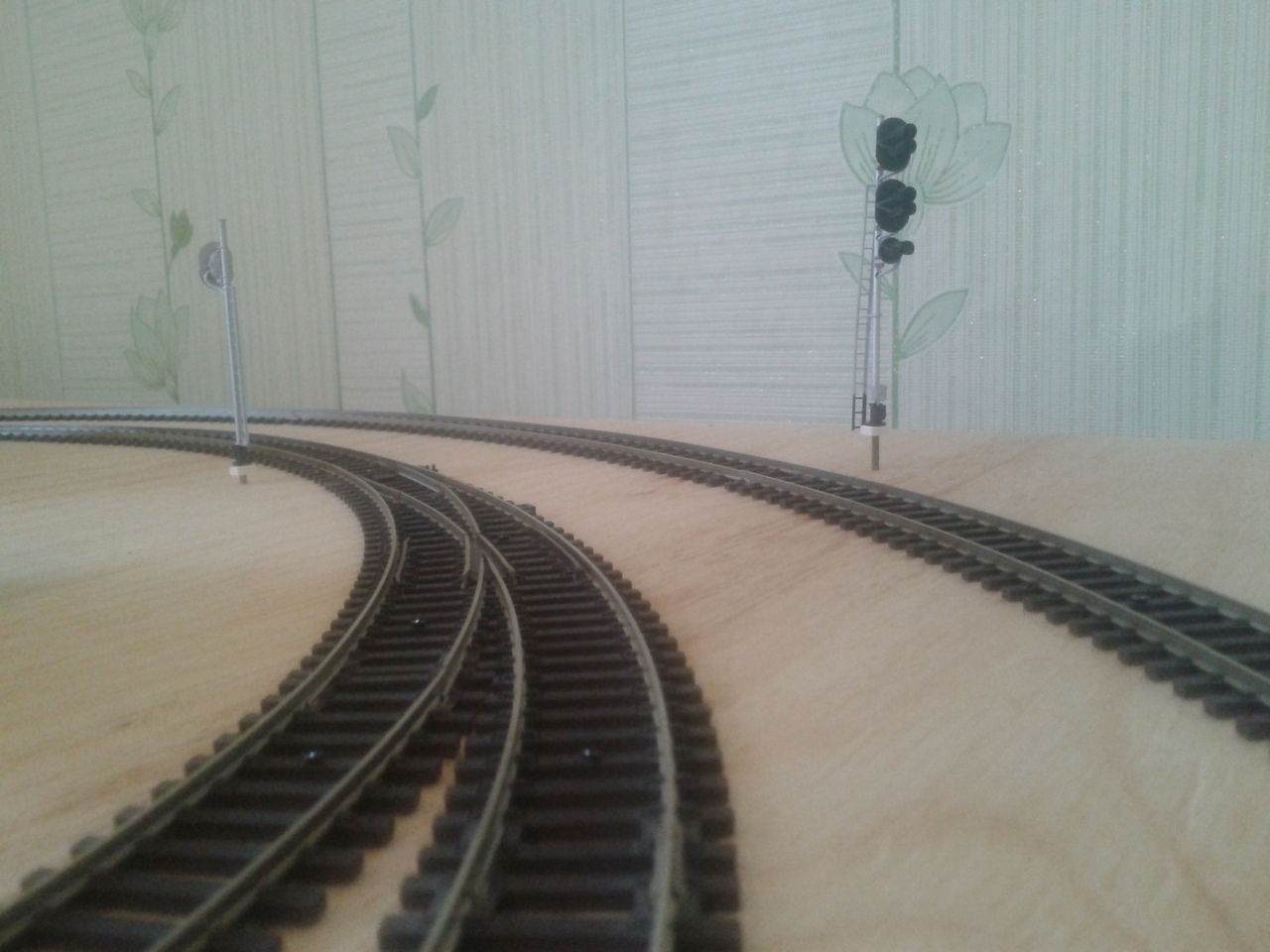

https://pp.userapi.com/c848624/v8486...usIFqx7pQI.jpg
https://pp.userapi.com/c848624/v8486...XO-03WjgBY.jpg

Рубильник добавил 14.06.2018 в 18:13
Я сейчас в глубоких раздумьях: шо делать? Кончились в магазине нормальные входные, есть только без пригласительного или с пригласительным, но с тремя желтыми, которые по идее не нужны:468:

Каким магазином пользуемся?
Не против если и я в твоей теме свою стройку размещу?

.

Магазин : https://www.rocoland.ru/
Нет, не против.
А кто может подсказать, как выглядит повторитель на пульт-табло маневрового с двумя белыми и маневрового с заградительным трехзначного?

На пульт-табло или выносном табло ДСП ячейка маневрового, совмещённого с заградительным - выглядит как обычный маневровый.
Ячейка полностью отключается при включении заградительной сигнализации на переезде, независимо от фактического показания и исправности данного совмещённого маневрового..
Включение заградительных (точнее, не включение самих заградительных, а нажатие кнопки) у ДСП контролируется лампочкой ячейки "заградит", одна лампочка на переезд.

На щитке дежурного по переезду маневровый, совмещённый с заградительным, отображается как обычный заградительный.
Входной, выходной или маршрутный у дежурного по переезду не отображаются.

А если он ограждает стрелку в пути как у меня М8 на рисунке, а не переезд, тоже просто гаснет ячейка?
https://pp.userapi.com/c846123/v8461...Q85FKrwA4k.jpg

1. У Вас М8 с заградительным не совмещён.
2. Описанная мною индикация относится к маневровым, совмещённым с заградительным, и имеющим показания Б-С-К.
3. М8 таким быть не может, так как по нему нет поездных маршрутов.
4. При наличии переезда, например, в районе 4 стрелки, индикация М2, М6, М8 на пульте ДСП не изменится, сами светофоры не изменятся, индикации на щитке деж по переезду не будет, схема включения ламп светофоров тоже не изменится. Немного изменится схема включения сигнального реле: во вторую струну добавится контакт реле ЗГ, чтобы обесточить сигнальные реле при включении заграждения на переезде.
5. В Вашем случае стрелка в пути ничем не ограждается. Как будто это стрелка в горловине.

Ну вот. Пролетел:thumbdown: Я видел в РУ подобный случай и думал, что когда вагоны с подъездного пути подаются через съезд 4/6, то М8 нужно на красный включать. А на синий при приеме от Н до Н2 включать. Аднака...:mikro: То есть красный нужен был бы, если б с 3го пути стоял выходной светофор вместо М10?
Сейчас, кстати, пытаюсь для себя выбрать похожесть пульт-табло. Может это будет закос под пульт от РЦЦМ с раздельным управлением, или под пульт от БМРЦ с маршрутным набором. Проблема стоит в вопросе определения занятости пути. Датчик наличия ПС на пути мной не продуман.

Только при поездных маршрутах по минусу красный включают.
Ну да ладно, сейчас я уезжаю, некогда, на следующей недельке что-нибудь подберём под этот светофор:raD:.

В третьем варианте при задании маневрового маршрута с бокового пути тоже зажигается красный.
Ну или можно сделать вид, типа раньше на макете с этого пути было отправление поездов, а потом упала интенсивность движения, лихие 90е, маршрутный пропили и воткнули маневровый М10, а светофор М8 остался трехзначным:oiE:

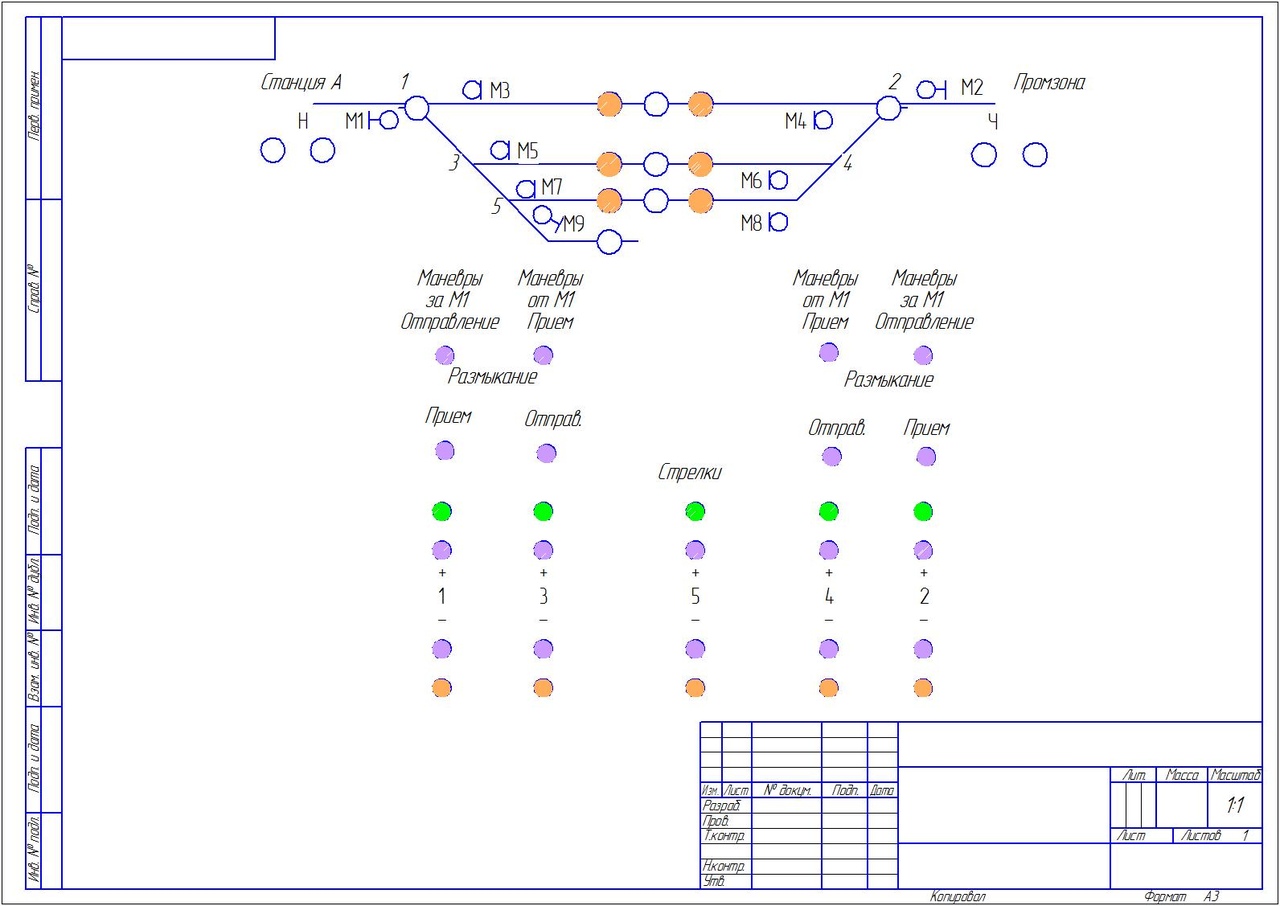

Сделал набросок пульта станции Б. Будет раздельное управление. Так как нет поездного движения, то все максимально упрощено. Или добавить какие-нибудь кнопки и лампы?
https://pp.userapi.com/c845219/v8452...QpGyLidFlY.jpg
Вообще, хотелось бы увидеть, как выглядят живьем пульты на промышленных станциях, где только маневровые светофоры, но сколько не искал фото в интернете, так и не увидел ничего похожего.

Как бы этих пультов уже нет наверное в живых. АРМы небось везде...

ШНС СЦБ добавил 17.06.2018 в 00:37
Из РПС другого типа делал электропривода и из ПМПШ делал
