Александр

1. Какое реле? Название, тип, адреса, пароли, явки.
2. Оба светофора? Ч и НИ? Или только на одном нашли?

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

Revolt

Александр, реле ЧС. Сигнальное св. Ч. НМШ1-1800. За место него воткнули 1440 ибо заменяемое.
На НИ все нормально. Померили еще входной Н, ибо там контакты уже уставшие 7 тройник сооовсем не важно выглядит. Там тоже померили все норм.
Однако есть один вопрос который поставил и.о зам. шч (наш ШЧУ) в большое недоумение, померили на разомкнутых контактах 11-12 и намерили 100-120 В. Вопрос как так может быть? Может где-то в монтаже косяк и полюс откуда-то шпарит. Непонятно))

Александр

Ничего удивительного. Изоляцию до нормы доведите. (как я понял, это полюса включения разрешающих огней через этот контакт идут)
Если 100В постоянки - это опорное напряжение СЗИ.

Насчёт переходного - по схеме не видно, но если конденсаторы к реле ЧС подключены без резистора, то можете на новое реле ЧС сразу бирочку вешать - "Заменить через два-три года".

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

gematogen

то есть мерили на контактах 11-12 реле ЧС при закрытом светофоре?
у вас на 12-м контакте полюс ПХС постоянно присутствует. А вот с 11-го схема уходит на входной. Очевидно, жилка землит. Померьте этот ПХС по отношению к земле - скорее всего, увидите те же 100-120 В.

Revolt

Кондеры впаяны к контактам БКР-76. Или бкр не берем в счет?

Revolt добавил 27.10.2015 в 18:23
gematogen, если бы жила землила я бы на стойке ее намерил сигнализатором. Нет?

gematogen

БКР можно так включить, что включен будет только внутренний конденсатор в нем, без резистора.
А как включен сигнализатор у вас - я же не знаю мегометром крутануть надежнее будет

Revolt

Поворачиваешь рукоятку на нужную цепь, жмешь кнопку и по отклонению стрелки по току определяешь утечку по таблице.

Александр

БКР можно по-разному включить. Можно только конденсаторы, можно конденсаторы параллельно с резистором, можно только резисторы. Можно часть конденсаторов без резистора, оставшиеся последовательно с резистором. (неправильную полярность на кондёре в данных вариантах включения не рассматриваем).
А можно включить правильно: резистор и последовательно с ним один или несколько конденсаторов. Кстати, если правильность включения будете смотреть по справочнику Сороко, в нём ошибка (неправильный номинал резисторов).

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

gematogen

С11-го контакта реле ЧС через тыловой контакт реле ЧЗС (кажется) цепь идет в жилу желтого огня.
Очевидно, что сигнализатор бы срабатывал в момент, когда на входном желтый (или два желтых).
Но - повторюсь - я же не знаю, как у вас сигнализатор подключен. Может быть, он полюс ПХС2 вообще не контролирует. У вас вон РЭЛки не того типа в схемах стоят
Так что чего гадать - возьми мегаомметр и покрути (естественно, при закрытом входном).

Евгений002

Подключите прибор, если намерили опять 100В, вытащите сигнализатор заземления-пропадет - ищите "землю"......

Александр

Revolt, а напряжение на 11-12 контактах Вы случайно не электронным напряжометром измеряли?
Если электронным, то изоляция у Вас нормальная.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

Revolt

Александр, мерили черной цешкой. Вроде как она электронная кто-то мне говорил.

vetal

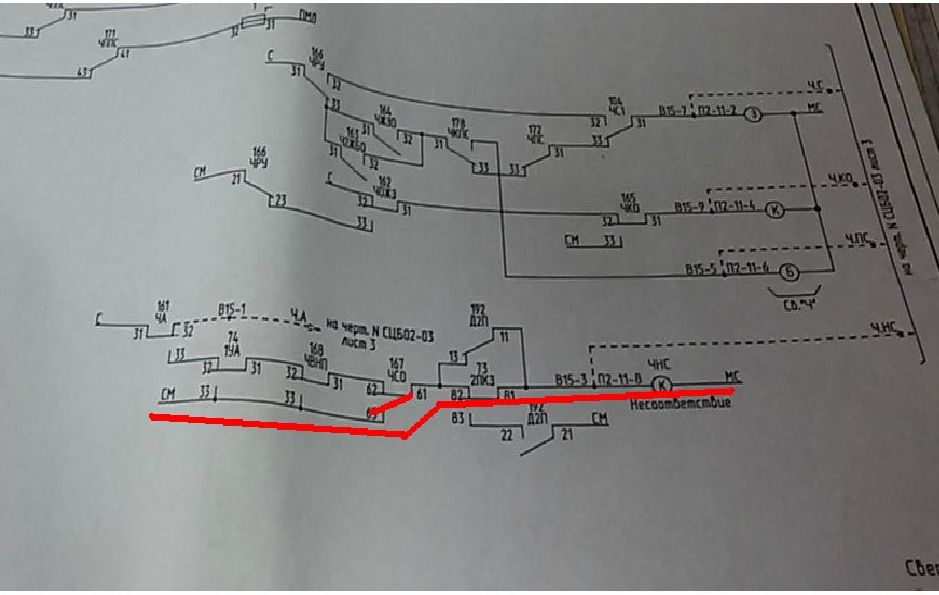

Револт, а ячейки "несоответствие" смотрели? Вы поняли о каких ячейках речь идет? На табло возле входного светофора есть ячейка "несоответствие", она у Вас не подписана, но возможно есть гравировка на самой ячейке и надпись видно, когда ячейка загорается. Там лампочки стоят, она рабочая?

Revolt

Все рабочее.

Revolt добавил 27.10.2015 в 19:50
vetal, было переходное в контакте реле. Там 220 через него подается на сигнал. Местами он появлялся + не забываем про усилие нажатия контакта.

vetal

Тогда, когда длительно от входного светофора не приходил контроль его открытия, должно было обесточиться реле ЧСО и ячейка "несоответствие" должна была работать в мигающем режиме.


vetal добавил 27.10.2015 в 20:02
Если бы "контакт" появлялся и снова пропадал, то зеленая ячейка на табло загоралась бы и снова гасла. А Вы писали, что зеленая ячейка загоралась через длительное время.

vetal добавил 27.10.2015 в 20:04
Просто, если бы при длительном не открытии входного сигнала, загоралась ячейка "несоответствие", то Вам была бы больше информации для поиска повреждения.
