Torquato Tasso · 18.12.2013, 19:52

Цитата:

Сообщение от tyubik

И в чём причина протекания тока величиною 15 А в каждой фазе?

транс 3-х фазный

**tyubik** · 18.12.2013, 20:03

Цитата:

Сообщение от yuri230382

Вторичка имеет низкое сопротивление и дает такой ток, если включить её вместо первички.

Да что ты говоришь. Вероятно вольфрамовой нитью намотана обмотка та.

tyubik добавил 18.12.2013 в 21:03
Кстати, каким образом 15А по каждой фазе намерили?

**tyubik** · 18.12.2013, 20:36

...Вольфрам как раз имеет высокое удельное сопротивление ... . Что, позвольте?

tyubik добавил 18.12.2013 в 21:26
По каждой фазе при "холостой" нагрузке указанный прибор показал прохождение тока 15А? Ответьте честно.

tyubik добавил 18.12.2013 в 21:31
Есть один нюанс: некоторые индикационные приборы отображают максимально измеренный параметр. Да, при регулировке тоже смущение вызывал факт потребления не подключенной нагрузки в размере тринадцати процентов от максимальной. Всё оказалось намного проще: выдавалось максимальное мгновенное значение измеряемого электрического параметра))) Молодец, что задумался.

tyubik добавил 18.12.2013 в 21:36

Цитата:

Сообщение от yuri230382

Вторичка имеет низкое сопротивление и дает такой ток, если включить её вместо первички.

Бросьте: электрическое сопротивление намоточного провода во всех обмотках сопоставимо. Энергия расходуется либо на тепло, либо на другой вид работы, закон сохранения энергии в нерелятивисткой физике не отменён.

**Александр** · 18.12.2013, 20:36

Цитата:

Сообщение от Admin

перед включением включайтесь через узо между ПВ и ЩВПУ. Если узо не будет выбиать - уберете его

Не делайте так. Выбивать его будет даже при исправных устройствах. В ПВ объединены нули первого, второго фидеров и земля.

**tyubik** · 19.12.2013, 09:30

Ладно, Бог с ним. Причина не найдена.

tyubik добавил 18.12.2013 в 21:44

Цитата:

Сообщение от yuri230382

Запускали питающую установку недавно, шандарахнуло меня 440 Вольт от полюса МТ (тот самый, постоянка 6 В). Стали разбираться, нашли в панели ПР1М-ЭЦК напутанные кабельные жилы, но это не главное. Основная причина была в том, что на заводе у силового трансформатора 252го чертежа были перепутаны вывод 2 (первичка) и вывод 3 (вторичка), напряжение складывалось, нейтраль глухозаземлённая, получили 440 В относительно корпуса. Я-то ладно, жив-здоров, но не сожгли ничего лишь чудом. Теперь на будущее придется перед включением все силовые трансы прозванивать, просто мегометром проверять, выходит, недостаточно. Ошибка завода-изготовителя трансформаторов и строителей.
И еще поимели случай в панели ПСПН1-ЭЦК3. Включаем её вхолостую, а она жрет 15 А по входу на каждой фазе. Оказывается, трансформатор подключили по заводской маркировке, а на монтажных проводах панели, идущих к первичной обмотке написаны цифры вторичной и наоборот. Транс получился повышающим и выдавал 660 В. Тут ошибка завода-изготовителя панели.

Вероятнее всего Вы не очень правильно измеряли. Но Вы молодец, что обратили на это внимание.

tyubik добавил 18.12.2013 в 21:48
Позвольте дать Вам небольшой эксперимент: возьмите указанные Вами клещи и во время измерений либо поболтайте по рации, либо с мобильного телефона позвоните маме. Увидите на панели измерения много интересного. Даже просто подвигайте сомкнутые клещи вдоль проводника.

tyubik добавил 19.12.2013 в 10:30
Трансформаторы в любом случае проверять необходимо как минимум по двум причинам:
1. Собирали их тоже люди;
2. "Протянуть" коренные гайки и, при необходимости, стянуть сердечник.
Несколько часов на это потратить придётся.
У Вас, скорее всего, было повышенное переходное электрическое сопротивление "монтаж - клемма трансформатора". Поверьте моему ничтожнейшему опыту пуско-наладки.

**NikoS** · 19.12.2013, 10:00

Цитата:

возьмите указанные Вами клещи и во время измерений либо поболтайте по рации

Вспомнил старую историю, как мы с путейцами на расследовании отказа "мерили переходные". Я ц4380 к стыкам прикидывал, а мой коллега в кармане бушлата на тангенту радиостанции нажимал. Так и отдали отказ.
Даже неудобно как-то стало.

**Александр** · 19.12.2013, 10:39

Вы ещё попробуйте рядом с тональным приёмником нажимать на тангенту.
Занятость периодически исчезает.

**T1000** · 19.12.2013, 17:49

Цитата:

Сообщение от NikoS

Вспомнил старую историю, как мы с путейцами на расследовании отказа "мерили переходные". Я ц4380 к стыкам прикидывал, а мой коллега в кармане бушлата на тангенту радиостанции нажимал. Так и отдали отказ.

Маладцаааа....))))
Один коллега утверждает, что из-за этих "давних" историй теперешнее СЦБ и сцбисты вместе с ним находятся там, где находятся)))

**СУНДЕТОВ** · 19.12.2013, 19:25

Цитата:

Сообщение от yuri230382

Запускали питающую установку недавно, шандарахнуло меня 440 Вольт от полюса МТ

Искали сообщение полюса МТ и ШЗМ (ШСПБ), и что нашли: с панели ПК на пульт шло 24 в. а там ждет полюс МТ (по проекту)

скипер · 02.01.2014, 13:55

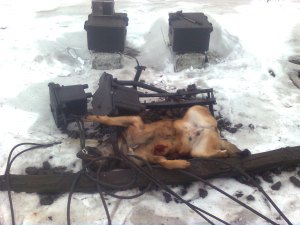

Михаил Лупинос · 02.01.2014, 14:11

Нафиг такое выкладывать.

**Евгений002** · 06.01.2014, 18:25

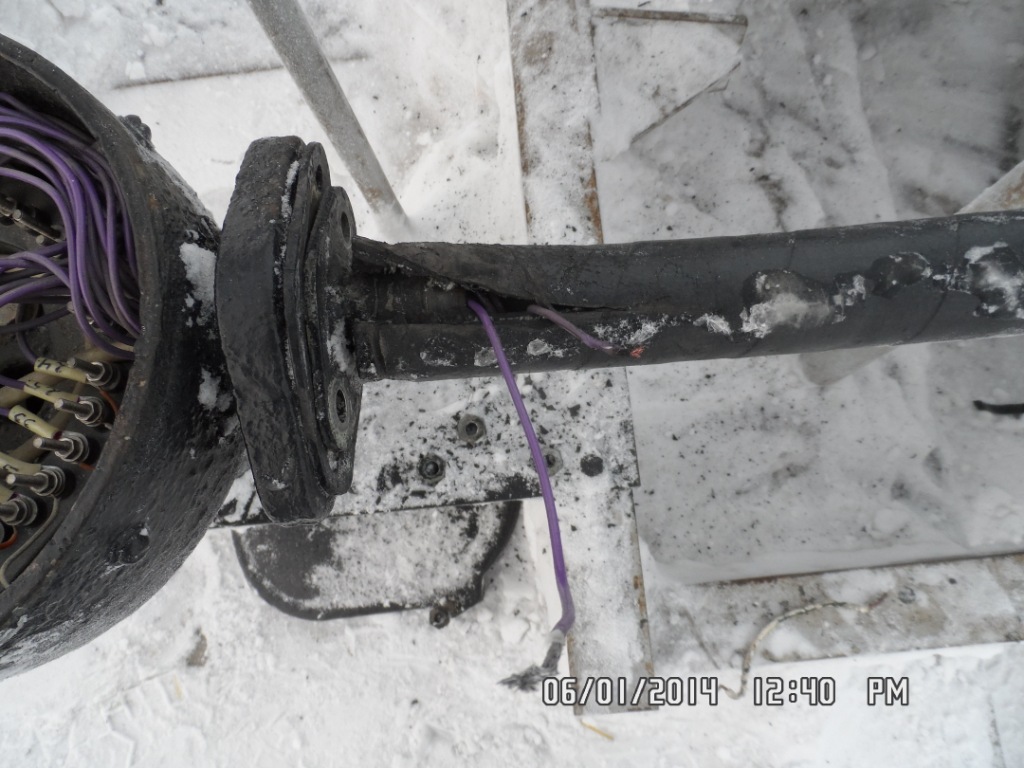

Хреново, когда АПС запитана по схеме фаза-ноль.

Микротрещина в проводе монтажа, конденсат в шланге, электролит затем дуга Фаза на корпус и в результате сегодня при -27 пришлось "раскручивать " такое:

**СУНДЕТОВ** · 06.01.2014, 18:43

А если человек на фазу наткнётся? Надо изолирующий транс ставить:хотя бы ПОБС-3.

**Евгений002** · 06.01.2014, 18:47

Цитата:

Сообщение от СУНДЕТОВ

А если человек на фазу наткнётся? Надо изолирующий транс ставить:хотя бы ПОБС-3.

Ага, 300ВТ на 8 УЗП

**СУНДЕТОВ** · 06.01.2014, 19:04

Цитата:

Сообщение от Евгений002

300ВТ на 8 УЗП

Если УЗП, то молчу. А ТС-10? или схему включения вторички ТП изменить?

19.12.2013, 10:39	#1372 (ссылка)
Александр Корифей СЦБ Регистрация: 25.02.2009 Адрес: Ленинград Возраст: 49 Сообщений: 9,573 Поблагодарил: 1612 раз(а) Поблагодарили 2345 раз(а) Фотоальбомы: 1 фото Репутация: 1386	Вы ещё попробуйте рядом с тональным приёмником нажимать на тангенту. Занятость периодически исчезает. __________________ "Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся." Ф.Э. Дзержинский.
	Цитировать 2

02.01.2014, 13:55	#1375 (ссылка)
скипер Кандидат в V.I.P. Регистрация: 30.11.2011 Сообщений: 1 Поблагодарил: 7 раз(а) Поблагодарили 0 раз(а) Фотоальбомы: не добавлял Репутация: 0
	Цитировать 0

02.01.2014, 14:11	#1376 (ссылка)
Михаил Лупинос Мастер Регистрация: 26.09.2012 Адрес: г. Называевск Возраст: 39 Сообщений: 660 Поблагодарил: 75 раз(а) Поблагодарили 114 раз(а) Фотоальбомы: 23 фото Репутация: 60	Нафиг такое выкладывать. __________________ мы отвечаем за свои поступки.
	Цитировать 0

06.01.2014, 18:25	#1377 (ссылка)
Евгений002 Super V.I.P. Регистрация: 05.04.2009 Адрес: Ямал Возраст: 69 Сообщений: 4,370 Поблагодарил: 402 раз(а) Поблагодарили 655 раз(а) Фотоальбомы: не добавлял Репутация: 600	Хреново, когда АПС запитана по схеме фаза-ноль. Микротрещина в проводе монтажа, конденсат в шланге, электролит затем дуга Фаза на корпус и в результате сегодня при -27 пришлось "раскручивать " такое: Последний раз редактировалось Евгений002; 07.01.2014 в 19:18. Причина: Добавлено сообщение
	Цитировать 0

06.01.2014, 18:43	#1378 (ссылка)
СУНДЕТОВ Super V.I.P. Регистрация: 22.11.2010 Сообщений: 1,834 Поблагодарил: 760 раз(а) Поблагодарили 1349 раз(а) Фотоальбомы: 20 фото Репутация: 549	А если человек на фазу наткнётся? Надо изолирующий транс ставить:хотя бы ПОБС-3.
	Цитировать 0
