gematogen

Что-то подобное тоже вспоминается. На случай изломы штырька (кстати, на фотках видно, на одной из колодок штырек именно так обломан, под корень). При наличии корневой гайки если штырек отломится, то жилы не расцепятся, и работоспособность сохранится. Но это действительно мало где делается, а выполнить такое в действующих устройствах вообще проблематично.
В любом случае, vetal, отличная работа, теперь несколько лет можно в эту муфту не заглядывать )))

vetal

Так вот откуда у корневых гаек ноги растут, спасибо! Просто в муфтах вижу колодки, как с корневыми гайками так и без. И сам, когда ставлю корневые гайки, а когда нет. Больше зависит от того на сколько шайб и гаечек в достатке. И да, видел в одной муфте вырванный "с корнем" штырек из колодки, но за счёт корневой гайки провода не разъединились.

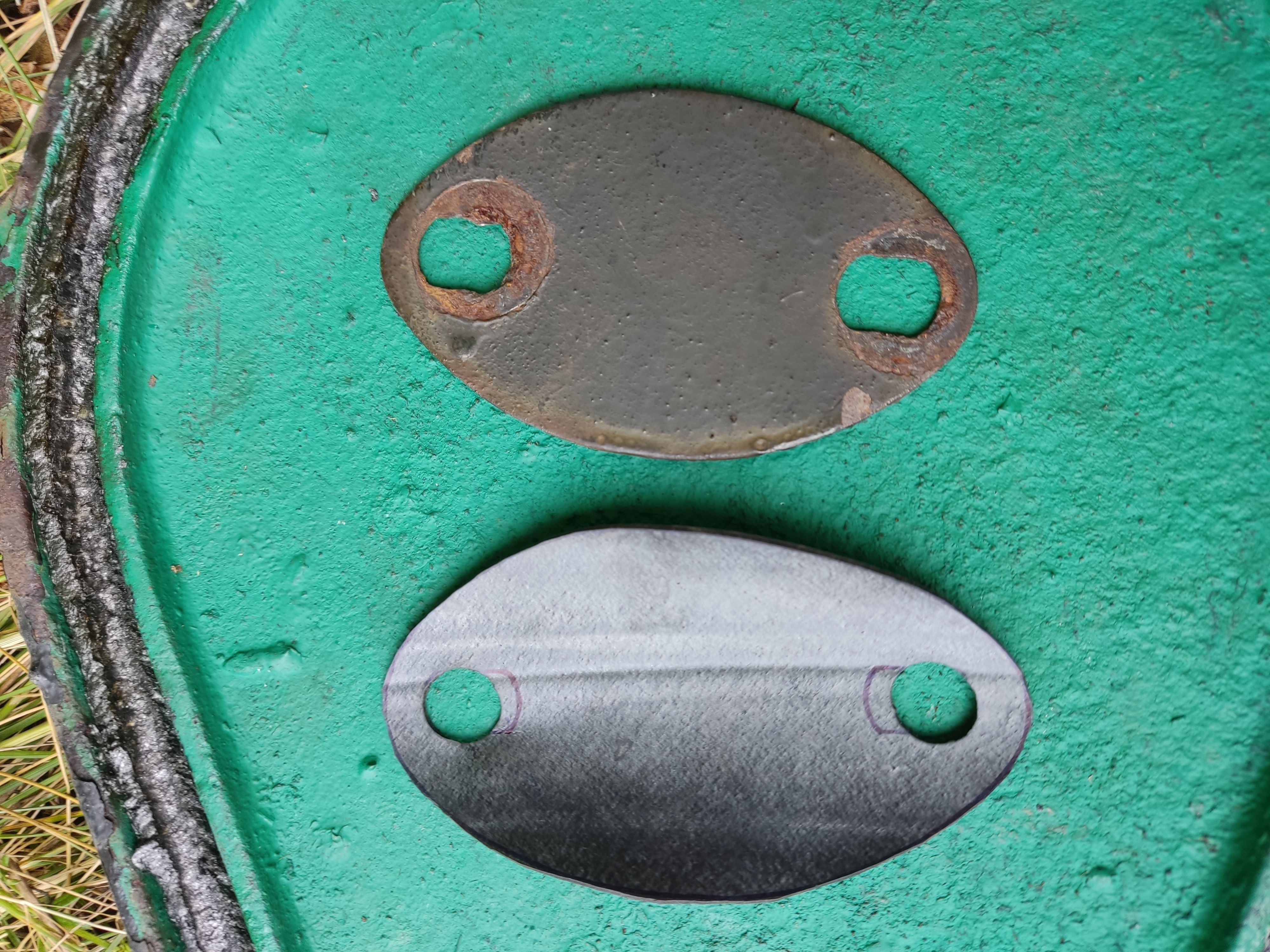

В добавок к вчерашнему фотоотчёту, добавлю сегодняшние фото по герметизации бокового ввода той же муфты УПМ. Там была установлена металлическая заглушка и отверстие забито тряпкой. Тряпка была удалена и под металлическую заглушку было установлено уплотнение из резины. Данное уплотнение было вырезано из камеры колеса. Такие же уплотнения устанавливаем между патрубком и корпусом муфты.

скобарь74

...вспомнилось,как несколько лет назад шнс изгалялся заставляя по несколько раз крутить колечки на жилах кабеля круглогубцами...

vetal

В этой муфте, как и в других, колечки на жилах запаса и возле штырьков кручу сварочным электродом. Диаметр электрода 4 мм вроде.

YaPostovoy

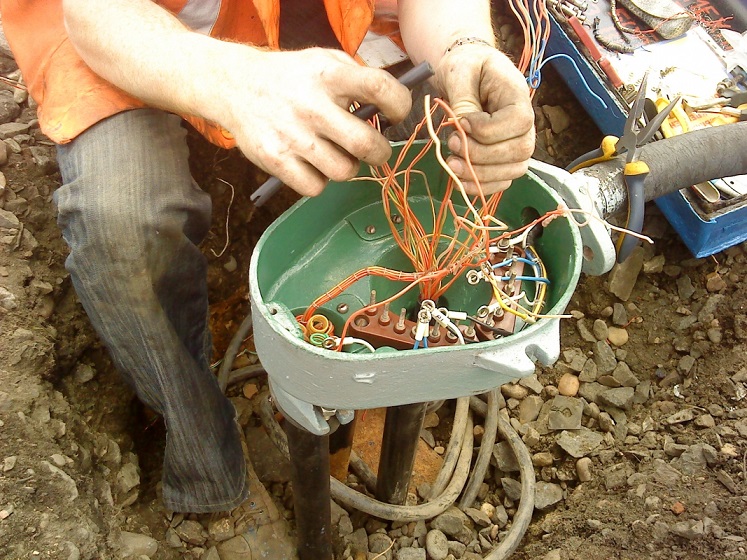

Есть же специальная приблуда. Делается из подручных материалов. Например их отрезка кабельной изоляции или маркера старого. Короче, суть такая - полая палочка, на конце прорез глубиной миллиметров 5 и шириной 1-1.5. Конец кабельной жилки заводишь внутрь палочки на 0.5-1 см, загибаешь в прорезь и начинаешь крутить палочку. Готово!

Механик 123

Кстати очень удобная приблуда! В ПЯ благодаря ее длине и удержанию скрутки за счет загиба жил внутрь, запас можно докрутить до самого ввода кабеля под гребенкой с двуштырками. Если крутить на ручку или что то другое с удержанием конца второй рукой, такое не прокатит - две руки туда просто не пролезут.

vetal

Надо будет сделать такую штуку, попробовать покрутить жилы, сравнить. В целом электродом в муфтах колечки на жилах получается без проблем быстро накрутить.

Василич

Только почему-то сын держит её наоборот )

__________________
что есть красота
И почему её обожествляют люди?
Сосуд она, в котором пустота,
Или огонь, мерцающий в сосуде?

NikoS

Так же в свое время учили. Изоляция от СБзПу 3х0,9 почти идеально подходит по размерам. До сих пор в сумке лежит (на память, в основном, т.к. давно не практикую).

Василич

Она самая!

__________________
что есть красота
И почему её обожествляют люди?
Сосуд она, в котором пустота,
Или огонь, мерцающий в сосуде?

скобарь74

...я про кольца НА штырьках...

Legon

Узник Абакана

Legon это ты прячешься от Ланцетов?

__________________
Разделение ШЧ на ПЧ и НГЧ

Nogik

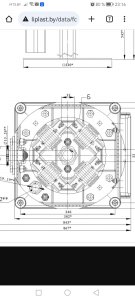

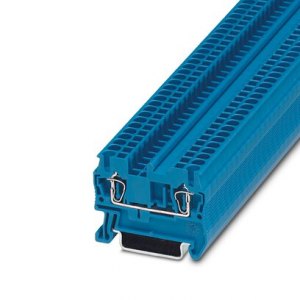

Попробуй эти поставить
Вот:

vetal

Интересно бы посмотреть на реальную муфту с такими колодками. К сожалению, даже если бы захотел такие колодки поставить, то купить их пока не представляется возможным((((( Но это пока....
