**VIC** · 24.01.2011, 08:02

Вопрос: ТК 15 проверка времени замедления сигнального реле, нет ли у кого ХАУНОУ схемки по проверке

на вскидку я себе ее представляю так:
берем предохранитель , обрываем нить, фиксируем ножку контроля перегорания, берем переключатель на две цепи (вместо реле В) - один контакт ключа параллельно предохрантелю, второй параллельно обмотке секундомера,
потом берем релюху к ней два крокодила для подключения ее обмотки к свободному контакту сигн реле, от выводов кнтактов релюхи два провода в цепь включения питания на секундомер.

ничего не переврал?
или все не годится ?
или скажите как правильно?

**Кабанбай Батыр** · 24.01.2011, 10:55

Цитата:

Сообщение от VIC

...
берем предохранитель , обрываем нить, фиксируем ножку контроля перегорания...

Вандальный метод какой-то !
Просто пред в цепи огневого реле вытаскиваем и все. А так вроде сходится со схемой.

Щелкните, чтобы увидеть содержимое

**VIC** · 24.01.2011, 15:55

Цитата:

Сообщение от Александр Михайлович

Вандальный метод какой-то !

имелся ввиду другой ненужный предохранитель ... он в гнезде лучше сидеть будет чем просто проводники

т.е. тоже используете ключ, а не реле В?

**Кабанбай Батыр** · 24.01.2011, 16:57

Честно говоря схему не собирал, измерял "собранным" дивайсом. Коробушка с секундомером, проводами и кнопкой. Подключил, нажал, повторил 3 раза. Среднее в журнал.

**VIC** · 24.01.2011, 17:41

ну провода то с крокодилами?
релюха внутрях какая ? РЭС малогабаритная какая-нибудь? ... размеры коробушки, что позволяют упихать ?
на крайняк подожду, может еще кто изволит посетити сею веточку и поделиться опытом "коробухо"-строения

**Евгений002** · 24.01.2011, 18:47

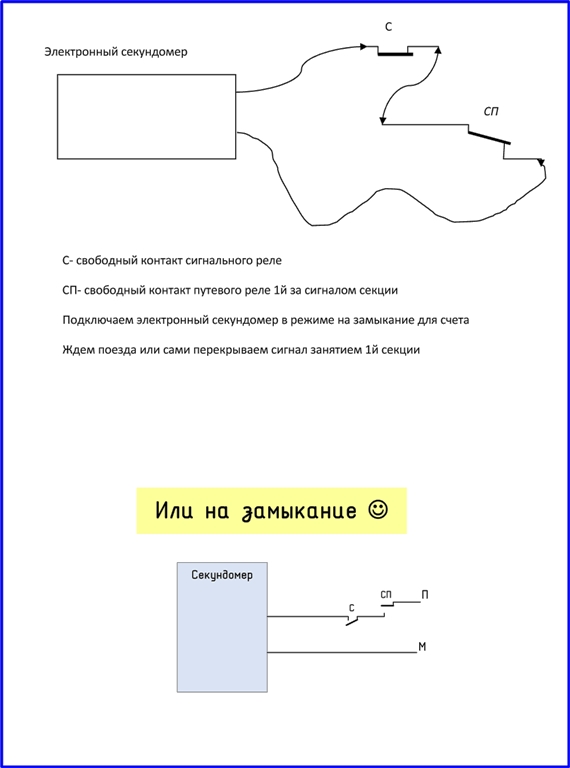

Мы делаем по нашему мнению проще, используя любой электронный секундомер:izm.docx

**VIC** · 24.01.2011, 20:42

Цитата:

Сообщение от Евгений002

Мы делаем по нашему мнению проще, используя любой электронный секундомер:izm.docx

у меня файл не открывается , хотя конвертер стоит _0(

**Евгений002** · 24.01.2011, 21:17

izm.docx

**VIC** · 25.01.2011, 06:32

Цитата:

Сообщение от Евгений002

izm.docx

ексель моксель ... на работе в связи с обнищанием ОпенОфис и вижу я на нем только это ....

Щелкните, чтобы увидеть содержимое

VIC добавил 25.01.2011 в 06:32
все получилось открыть .. осталось только узнать что такое электронный секундомер

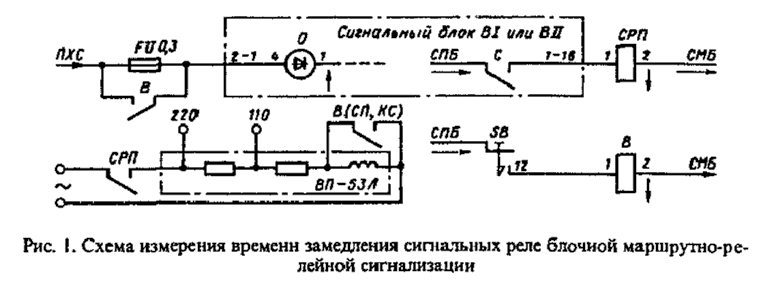

**Кабанбай Батыр** · 25.01.2011, 11:17

Щелкните, чтобы увидеть содержимое

**VIC** · 25.01.2011, 18:28

счет-1М = 5655 рублей ... механический подешевле , хотя бы тем, что он в лаборатории валяется

VIC добавил 25.01.2011 в 18:28
оговорился "электрический" вместо "механический" - хотя там и механическое перемещение стрелки есть

**Андрей13** · 05.02.2011, 19:04

Цитата:

Сообщение от VIC

ну провода то с крокодилами?
релюха внутрях какая ? РЭС малогабаритная какая-нибудь? ... размеры коробушки, что позволяют упихать ?
на крайняк подожду, может еще кто изволит посетити сею веточку и поделиться опытом "коробухо"-строения

Реле можно взять типа КДР(блоки наборной группы) и вместе с секундомером запихнуть в корпус от реле ДСШ.

**VIC** · 06.02.2011, 08:11

Цитата:

Сообщение от Андрей13

Реле можно взять типа КДР(блоки наборной группы) и вместе с секундомером запихнуть в корпус от реле ДСШ.

КДР-ок у меня всего две - на уроках по Основам АТМ лапать давать, РКН-ок побольше от блоков горочных, а вот с секундомером я приврал ... не нашел ... в моих кабинетах вообще сложно чего-то найти ... бардак полнейший ...
Одно время к макету хотел придумать электронный секундомер из дешевеньких китайский часиков с секундомером - как на часах нажал кнопку побежали, еще раз нажал остановились ... но как обычно руки, ноги, а самое главное голова не дошли.
даже схему где-то пытался рисовать. Не у кого нет кстати?

Torquato Tasso · 06.02.2011, 08:57

Цитата:

Сообщение от VIC

Одно время к макету хотел придумать электронный секундомер из дешевеньких китайский часиков с секундомером - как на часах нажал кнопку побежали, еще раз нажал остановились ...

Сомнительно, что получится сделать электронный секундомер из дешевеньких китайский часиков с секундомером. Но зато в журналах Радио полно схем из дешевеньких китайский часиков, основанных на функциях будильника - выход на сигнал включает добавленную исполнительную схему.

**VIC** · 06.02.2011, 09:15

Цитата:

Сообщение от rjnjd-utyyflbq

Но зато в журналах Радио полно

спасибо за нацеливание, осталось заставить себя найти 12 номер радио - отыскать там такую статью....
