Тема: неперевод стрелки

АЛЕКСЕИ и · 04.06.2011, 00:36

Цитата:

Сообщение от jura

В дополнение к вопросу. Станция имеет тяговую подстанцию (переменка 27кв). При отсутствии поездов на станции и участках приближения, удаления напряжение на ДСШ-13 в норме. Приближается поезд-напруга лезет в полтора раза выше нормы, за хвостом- остаточное до 15в. Несколько участков. Земли КС,ИПМ в норме.Трижды переделывали канализацию. Не помогло. Надоело оправдываться перед ревизорами.???

Проверь коэф.трансф. в коробках на трансах,если все нормально, то,обратный тяговый ток хорошо гасится сопротивлением,можеш даже изменить обмотки на трансах только надо проверки все(шунт,остаточное напряжение,ток кодирования)если подберёш то и утверди обоснуя,

эксперементиуй

АЛЕКСЕИ и добавил 04.06.2011 в 00:36

Цитата:

Сообщение от Андрей13

Бывает и такое!

ПОБС РТА

Попробуйте РЖДТьюб - видеохостинг для железнодорожников!

Это происходит только на первичной обмотке ,мы разбираем транс и выносим провода наружу через 1-2,1-3 и садим на шпильки снаружи

**Суховерша Алексей** · 14.06.2011, 23:28

Цитата:

Сообщение от НиколайМ

У нас пока что такого чуда нет. Но было такое. дежурный механик утром горворит ,машинисты не видят на сигнале Н3 белый огонь. Маршрпут задается , все нормально. Думаю, может кто ударил по козырьку сигнала, он закрывает, и его не видно. Утром прихожу, открываю, лампа не горит. Начинаю вынимать,лампа загорелась и потухла. Поставил новую горит нормально. Проверяю старую - обрыв. Вопрос: как всю ночь был контроль целостности лампы?

На днях: проходная точка АБТ, не горит зеленым по заявлению машиниста. Контроля неисправности никакого. ШНС на точке: точно не горит, огневуха включена. Поднимается на светофор - лампочка двухнитевая почерневшая, колба с трещиной. Снимает лампочку - огневуха выключается. Ставит - включается, но лампа не горит.
Отдал сегодня лампочку спецам посмотреть, может что поймут, если не растрясли чего по дороге.

Забыл вовремя подсказать, что все как обычно: лампочку в КИП привезли, смотрели, смотрели...измеряли, измеряли... никаких парадоксов не обнаружено, увы....

**zawodik** · 14.06.2011, 23:45

Пару раз такое было. Нить не просто перегорала и обрывалась, а то-ли оборванным кусочком то-ли еще как образовывала мостик между ножками. В результате света нет, а контакт есть. Через черное стекло этого не видно, а если прозрачное, то можно разглядеть обрывки нити.

**ШНС СЦБ** · 14.06.2011, 23:47

Сегодня второй раз не пошли копыта. В первый - крутились с усилием (медленно). Сегодня полоборота и становятся. В РТУ после первого раза перепроверяли все крутилось

**Shaddix** · 22.06.2011, 22:04

после грозы на переезде был случай попадания в шкаф на монтаж платы. сплавились контакты реле ППС 142-143, - оставалось питание на движке после переброски контактов автопереключателя, движок крутило в обе стороны (т.е фаза шла 141-142-143 по 3м контактам)

**Величко Н.П.** · 22.06.2011, 23:09

Цитата:

Сообщение от jura close В дополнение к вопросу. Станция имеет тяговую подстанцию (переменка 27кв). При отсутствии поездов на станции и участках приближения, удаления напряжение на ДСШ-13 в норме. Приближается поезд-напруга лезет в полтора раза выше нормы, за хвостом- остаточное до 15в. Несколько участков. Земли КС,ИПМ в норме.Трижды переделывали канализацию. Не помогло. Надоело оправдываться перед ревизорами.???

У меня было что то похожее на ваше, только занималась одна р.ц. из всей станции-боковой путь. Все перекрутил, осталось только одно откинуть фазу С от КТП, она подключалась на крайний рельс. Откинули все пропало, поставил дроссель и на среднею точку ее - работает р.ц. отменно.

**Васильевич** · 23.06.2011, 22:45

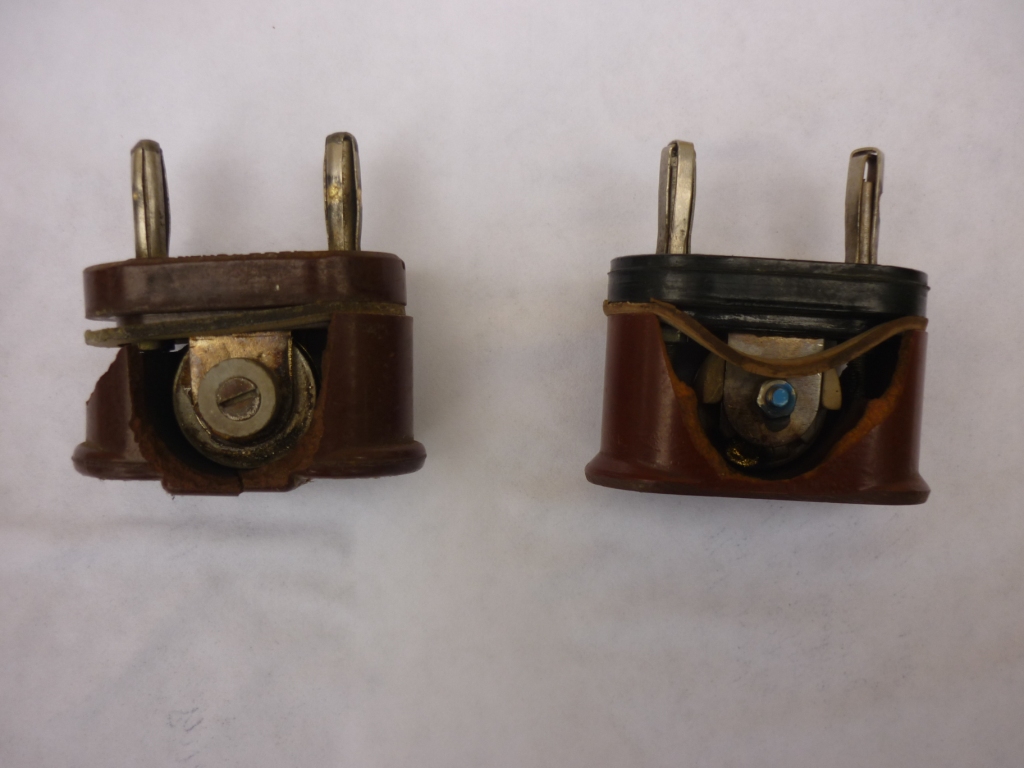

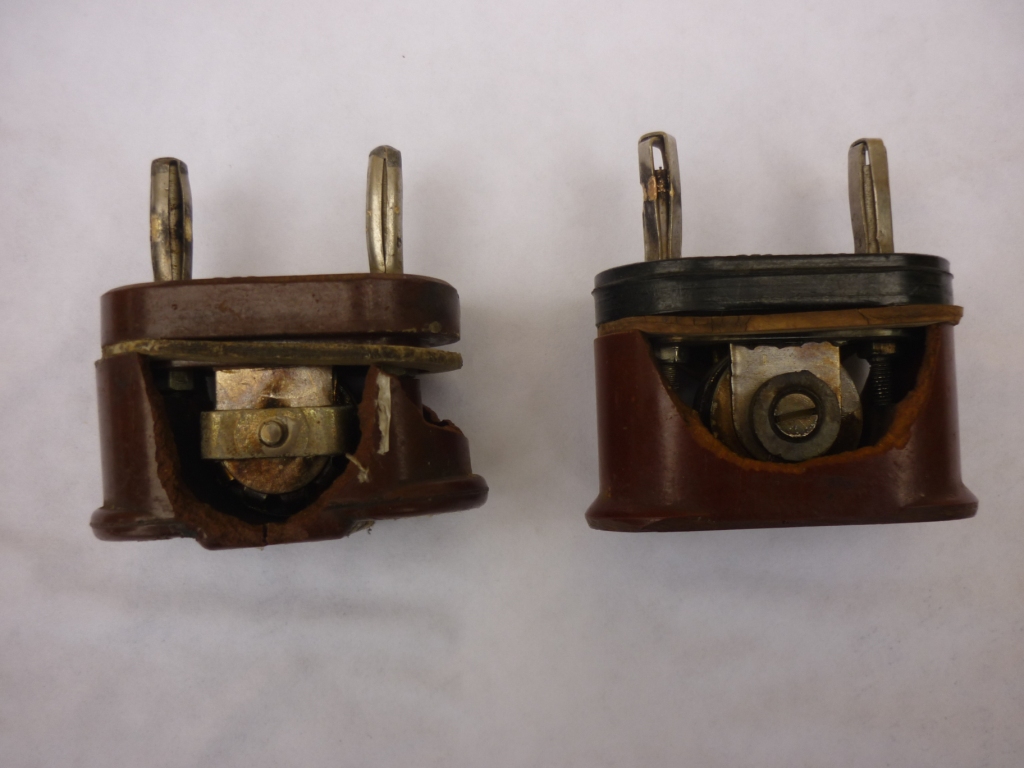

Последствия грозовых разрядов.

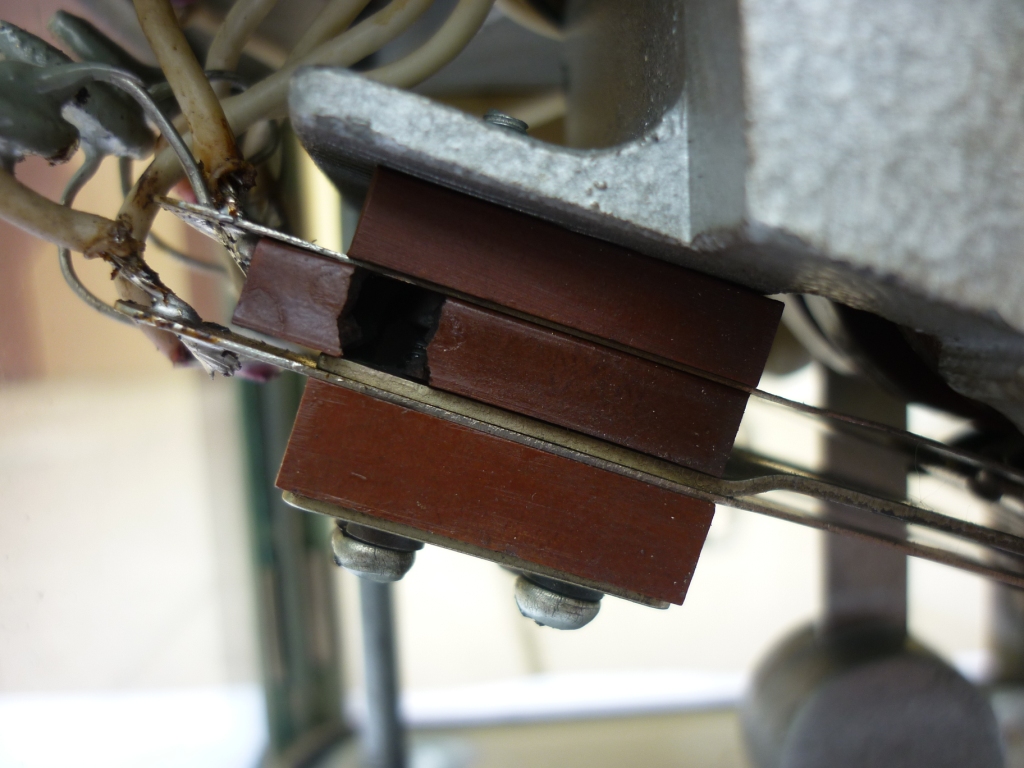

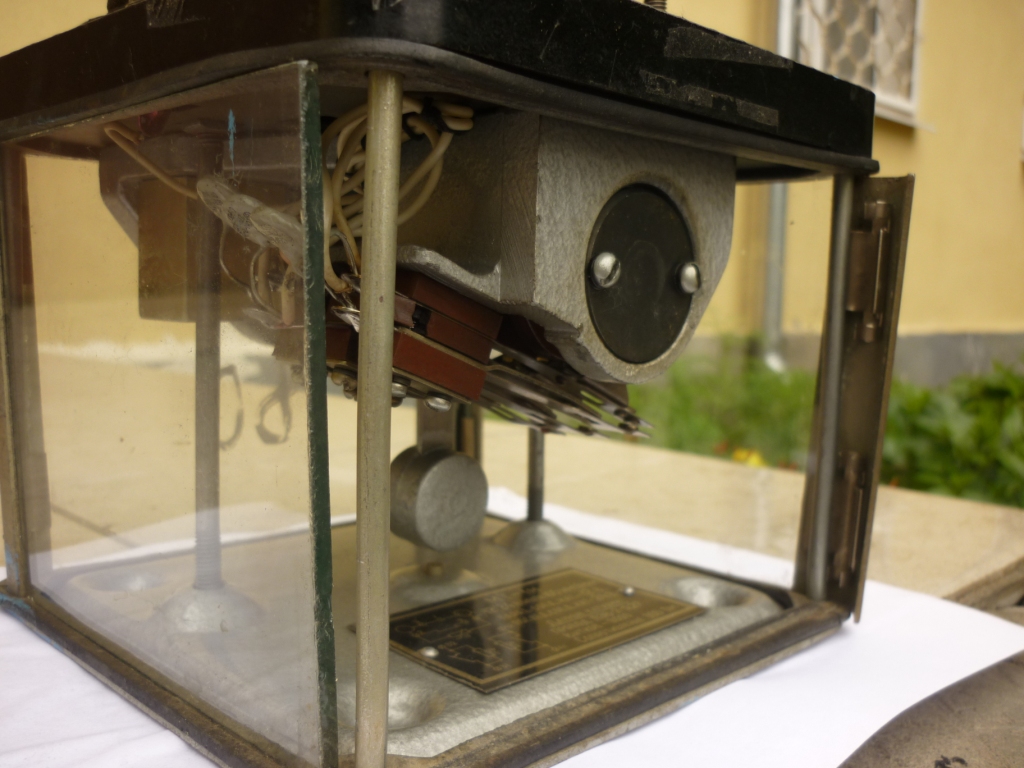

Чтобы взрывались разрядники, это нормально. А вот что стало с маятником, переднее стекло просто вылетело, но осталось целым, не разбилось

**Суховерша Алексей** · 12.07.2011, 22:39

Загнулся генератор ГП31 на АБТЦ. Вскрыли - пробиты стабилитроны /два последовательно/ в каком-то там блочке питания. Грозы не было, задумались.... Оказались стояли не того типа стабилитроны, на меньшее напряжение. ГП31, 2008г.в. СПб ЭТЗ /В ШЧ не вскрывался/.

**Admin** · 12.07.2011, 22:41

Цитата:

Суховерша Алексей, положительно: Оригинально - кадр из фильма "Стиляги"?

это сбой в картинкохостинге morepic.ru

новые картинки с именем кириллицей заменяют старые. Сегодня обнаружил. Прискорбно, но факт

**Суховерша Алексей** · 12.07.2011, 22:45

Цитата:

Сообщение от Admin

это сбой в картинкохостинге morepic.ru

новые картинки с именем кириллицей заменяют старые. Сегодня обнаружил. Прискорбно, но факт

Но на фоне разрядников глаз радует.....

Но слово "картинкохостинг" слегка напрягает...

**Васильевич** · 16.07.2011, 22:03

Цитата:

Оригинально - кадр из фильма "Стиляги"?

Кадр из фильма не мной приклеен Там была эта фотография.

**Суховерша Алексей** · 20.07.2011, 21:09

Электропривод СП-6.
Невозможность перевода стрелки.
Впечатление, что заклинило редуктор.
Сняли редуктор и увидели неисправность фиксатора зубчатого колеса на главном валу, см. фото:

Интересные повреждения-neispravnyi-element-1-.jpg

Интересные повреждения-neispravnyi-element-2-.jpg

Такой же исправный элемент выглядит так:

Интересные повреждения-zubchatoe-koleso-1-.jpg

Интересные повреждения-zubchatoe-koleso-2-.jpg

Выкрутился фиксатор и стал заклинивать вращение зубчатого колеса. Вот он, фиксатор, в сборе и в деталировке:

А вот ответная часть на редукторе с гнездами для фиксатора:

Такое не только видел вчера, 19 иля 2011г. в первый раз, но и не слышал никогда!

**Евгений002** · 20.07.2011, 21:22

Цитата:

Электропривод СП-6.
Невозможность перевода стрелки.

Алексей! Копия протокола разбора повреждения(постановляющая часть)?

**Суховерша Алексей** · 20.07.2011, 21:25

Цитата:

Сообщение от Евгений002

Алексей! Копия протокола разбора повреждения(постановляющая часть)?

А вы думаете претезии заводу Транссигнал /Киев/?

**Евгений002** · 20.07.2011, 21:34

Цитата:

Сообщение от Суховерша Алексей

А вы думаете претезии заводу Транссигнал /Киев/?

Если задержка поезда есть, то своих "попросят" найти, интересно, а внеплановые проверки этого узла " попросили"?

14.06.2011, 23:45	#423 (ссылка)
zawodik Super V.I.P. Регистрация: 28.11.2009 Сообщений: 1,467 Поблагодарил: 9 раз(а) Поблагодарили 348 раз(а) Фотоальбомы: не добавлял Репутация: 476	Пару раз такое было. Нить не просто перегорала и обрывалась, а то-ли оборванным кусочком то-ли еще как образовывала мостик между ножками. В результате света нет, а контакт есть. Через черное стекло этого не видно, а если прозрачное, то можно разглядеть обрывки нити.
	Цитировать 0

14.06.2011, 23:47	#424 (ссылка)
ШНС СЦБ Super V.I.P. Регистрация: 13.09.2009 Сообщений: 3,122 Поблагодарил: 1042 раз(а) Поблагодарили 377 раз(а) Фотоальбомы: не добавлял Репутация: 299	Сегодня второй раз не пошли копыта. В первый - крутились с усилием (медленно). Сегодня полоборота и становятся. В РТУ после первого раза перепроверяли все крутилось __________________ Ничто и никто не изменит внутреннего существа моей души, я пойду своим прямым путем, буду делать все, что сочту полезным и честным не только для себя, но и для окружающих, и передам это знамя потомкам...
	Цитировать 0

22.06.2011, 22:04	#425 (ссылка)
Shaddix Super V.I.P. Регистрация: 24.11.2009 Возраст: 39 Сообщений: 519 Поблагодарил: 29 раз(а) Поблагодарили 83 раз(а) Фотоальбомы: не добавлял Репутация: 60	после грозы на переезде был случай попадания в шкаф на монтаж платы. сплавились контакты реле ППС 142-143, - оставалось питание на движке после переброски контактов автопереключателя, движок крутило в обе стороны (т.е фаза шла 141-142-143 по 3м контактам) Последний раз редактировалось Shaddix; 22.06.2011 в 22:09.
	Цитировать 0

23.06.2011, 22:45	#427 (ссылка)
Васильевич Старший электромеханик Регистрация: 10.04.2010 Адрес: Кострома Возраст: 60 Сообщений: 183 Поблагодарил: 243 раз(а) Поблагодарили 118 раз(а) Фотоальбомы: 9 фото Репутация: 25	Последствия грозовых разрядов. Чтобы взрывались разрядники, это нормально. А вот что стало с маятником, переднее стекло просто вылетело, но осталось целым, не разбилось Комментарии к сообщению (репутация) Суховерша Алексей, положительно: Оригинально - кадр из фильма "Стиляги"?
	Цитировать 0

12.07.2011, 22:39	#428 (ссылка)
Суховерша Алексей Super V.I.P. Регистрация: 24.01.2011 Адрес: Калининград Возраст: 63 Сообщений: 9,083 Поблагодарил: 1794 раз(а) Поблагодарили 2156 раз(а) Фотоальбомы: 710 фото Репутация: 673	Загнулся генератор ГП31 на АБТЦ. Вскрыли - пробиты стабилитроны /два последовательно/ в каком-то там блочке питания. Грозы не было, задумались.... Оказались стояли не того типа стабилитроны, на меньшее напряжение. ГП31, 2008г.в. СПб ЭТЗ /В ШЧ не вскрывался/. __________________ Россия - Калининград. Границы разные, страна - одна. Я хотел бы служить кондуктором в трамвае, а уж хуже этой работы нет ничего на свете.
	Цитировать 1

20.07.2011, 21:09	#432 (ссылка)
Суховерша Алексей Super V.I.P. Регистрация: 24.01.2011 Адрес: Калининград Возраст: 63 Сообщений: 9,083 Поблагодарил: 1794 раз(а) Поблагодарили 2156 раз(а) Фотоальбомы: 710 фото Репутация: 673	Тема: неперевод стрелки Электропривод СП-6. Невозможность перевода стрелки. Впечатление, что заклинило редуктор. Сняли редуктор и увидели неисправность фиксатора зубчатого колеса на главном валу, см. фото: Такой же исправный элемент выглядит так: Выкрутился фиксатор и стал заклинивать вращение зубчатого колеса. Вот он, фиксатор, в сборе и в деталировке: А вот ответная часть на редукторе с гнездами для фиксатора: Такое не только видел вчера, 19 иля 2011г. в первый раз, но и не слышал никогда! __________________ Россия - Калининград. Границы разные, страна - одна. Я хотел бы служить кондуктором в трамвае, а уж хуже этой работы нет ничего на свете.
	Цитировать 1
