Сомневающийся

Уважаемое сообщество!
Кто-нибудь может сказать, при какой длине кабеля (реального) при однополюсном подключении лампы накаливания сигнала наблюдается подсветка из-за паразитного емкостного тока? Буду очень признателен.

Сомневающийся добавил 27.10.2010 в 08:58
Сие необходимо для оценки применимости светодиодных сигналов на станциях. Речь идет о питании переменным током.

Юстас

На удалении 3,5 ... 4,0 км лампа засветится при условии, что все остальное хорошо. Т.е. есть только подпитка, а изоляция в норме. Если светодиодные модули никак не защищены от подпитки, то засветятся на удалении 0,5 км. Если извратиться и придумать защиту (что бы различала 50 Гц подпитки от 50 Гц родного питания), то 1,5 ... 2 км можно осилить.

Юстас добавил 27.10.2010 в 13:05
Да, речь идет о ПАССИВНЫХ головках, или почти пассивных. Т.е. внутри модулей нет "утонченной" электроники, все полупроводники с одним p-n переходом.

Юстас добавил 27.10.2010 в 13:29
Почитай АСИ №1 за 2010 год, там поподробнее ...

__________________
"После игры короля кладут в тот же ящик, что и пешку"

X-pert

Сомневающийся,
А какая разница, на какой длине светит лампа, если речь идёт о применимости светодиодных сигналов? Вот их и надо смотреть.
А по сути вопроса, Юстас прав. Судя по рассказам "с полей", свечения начинаются от 3,5 км.

Сомневающийся

Получается, что светодиодные сигналы неприменимы на станциях в случае питания переменным током?
Мне так не кажется. Можно отсечь все входные напряжения до уровня 6 В, тогда получим не 0,5 км, а, может и 3,5-4,0 км?
Хотя, конечно, переход на постоянное напряжение снял бы множество вопросов.

aaa123aaa08

Ребята, помоите! Нужна техническая характеристика и нормы содержания светодиодных головок МС-200-12ДП-К.

Юстас

Надо безопасно отсечь и не забыть про колебания питающей сети и ночной режим.

Юстас добавил 29.10.2010 в 06:01
Вы что, их на барахолке купили? В комплекте поставки должна быть вся техдокументация.

__________________
"После игры короля кладут в тот же ящик, что и пешку"

X-pert

Ну почему же... применимы. Если сигналы научатся мерять мощность, а не напряжение. Даже есть отсечь все напряжения до уровня 8 В, то можно подзажечь 12-вольтовую светодиодную матрицу на расстоянии 1-1,5 км.
Есть светиодиоды, которым мощность подавай, а не ток?

Андрей13

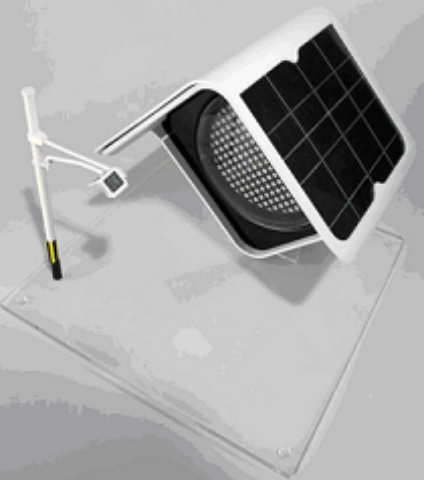

Солнечный светофор (Китай)
Дизайнеры Ченг-Тсунг Фенг, Йао-Чиен Лин и Бо-Жин Ванг создали проект экологически чистого и экономически эффективного солнечного светофора. В основе технологии солнечного светофора лежат изменяющие цвет светодиоды. Получается, что все три цвета светофора (красный, жёлтый и зелёный) находятся внутри одного блока. Источником питания является солнечная панель на верхней части прибора, которая изящно сделана в форме крыши.

__________________

Книги по СЦБ | Книги путейцам | Книги машинистам | Книги движенцам | Книги вагонникам | Книги связистам | Путеводитель на различные ветки форума

Углев Дмитрий

Интересуюсь след. вопросами:
- технологические карты, связанные с работами по ССС;
- измерение напряжения на ССС;
- измерение сопротивления изоляции в цепях ССС.

миша шч3

Юстас,
поменяли комплект заградительного на светодиодный,возникла проблема -по контролю холодной нити идет сильная подсветка не подскажете как решить?

СУНДЕТОВ

Установить на входе резистор около 50 ом т.к. контоль нити в них сильно роли не играют.

СУНДЕТОВ добавил 14.01.2011 в 15:03
Вся проблема наверно в том,это контроль нитей,чтобы снять сомнения
горить или нет . Ток пореб.светодидов очень малы по сравнению с лампами
накала и это проблема и как его решить. Лет 100 в 1923году назад русский радиоинженер Лосев обнаружив этот эффект т.е. свечение полупроводика
"забросиль" далнейшее исследования чтобы не создать нам проблему!

Юстас

Схемы получили в комплекте с заградительными ССС? Или в проекте они должны быть ... В общем надо схему включения глянуть и тогда можно будет покумекать. Скорее всего это ТрансСигналовские ССС (Н.Новгород), я их схемы не видел, конкуренция же-с ...
Опять же советСУНДЕТОВ, может сработать, т.е. резистор воткнуть и "загасить" модуль, но контроль "холодной нити" может накрыться ...

Юстас добавил 14.01.2011 в 21:37
Если по ССС постоянного тока, то вроде я выкладывал техкарты. Могу поторить.
Что имеется в виду под измерением напряжения? Куда с тестером подлазить?
И с измерением изоляции ... в принципе никаких особенностей, не ниже 40 (20) МОм, измеритель не более 500 В. Хотя мы у своих тестим изоляцию до 4 кВ.

__________________
"После игры короля кладут в тот же ящик, что и пешку"

Андрей13

Электрическая схема светофорной светодиодной головки для ж.д переездов
Смотреть

__________________

Книги по СЦБ | Книги путейцам | Книги машинистам | Книги движенцам | Книги вагонникам | Книги связистам | Путеводитель на различные ветки форума

Юстас

Андрей13,
Речь о заградительном светофоре идет, а эта схема головок АПС, она известная. А вот в заградительных и самих модулях и схеме их включения уже огород должен быть нагорожен ... безопасность-с ...

Юстас добавил 15.01.2011 в 23:30
Кстати, мы тут друг другу советы всякие выдаем то резистор присобачить, что бы подсветки не было, то еще чонить ... Вообще-то это неправильно, надо применять решения только утвержденные, с печатью ЦШ на титульном листе. Хоть это и бюрократично, но ... у нас кулибиных полно, могут в схеме вытворить чонить непотребное, а за безопасность кто отвечать будет? Вывод: Попа должна быть прикрыта утвержденным документом.

__________________
"После игры короля кладут в тот же ящик, что и пешку"

Владислав он же Озинки

Рацпредложение- в головке СС установить реле включенное обмоткой в питающую линию контакты которого при отпущенном реле разрывают оба провода питания СС, я думаю это в какой-то мере решит проблему подсветки СС.
