Юстас

Там по русски "рекомендации" поэтому и не открывается ... латиницей надо и перезалить ...

Юстас добавил 24.05.2011 в 16:29
Да, теперь нормально.

Юстас добавил 24.05.2011 в 16:32
Надо дополнить пунктом безопасности. Что бы в глаза не наводили светящиеся ССС.

__________________
"После игры короля кладут в тот же ящик, что и пешку"

Ирина Александровна

Ни у кого случайно нет принципиальной схемы ССМ-200 РоСАТа? Очень нужно)

Юстас

Ее нет ни у кого, кроме авторов. Ищите РосАТ в интернете, звоните ...

__________________
"После игры короля кладут в тот же ящик, что и пешку"

Artjoms

Подскажите пожалуйста, как должна устанавливаться светодиодная головка? Ниже приведины примеры. Какой правильный вариант?

Юстас

А в чем вопрос-то? Она ж круглая. Это не реле вниз головой поставить ...

__________________
"После игры короля кладут в тот же ящик, что и пешку"

СУНДЕТОВ

Для измерения вариант D удобен. Тем более один
провод наверху.

Artjoms

Вы хотите сказать, что расположение головы не имеет значение и при любой ее установки фокусировка будет обеспечена? Зря парюсь?

ramires

на сколько мне известно, на фокусировку не повлияет, а вариант установки А - более предпочтителен

Юстас

Истино так. Вот модули УОМЗа и ТрансСигнала имеют скошенное "лобовое стекло". Оно должно отбрасывать солнечный фон в землю. Поэтому там ориентация модулей в пространстве имеет значение. А у РосАТа "лобовое стекло" сферическое, поэтому без разницы.

__________________
"После игры короля кладут в тот же ящик, что и пешку"

olega88

теоретически всё верно, но на практике, когда не удавалось добиться удовлетворительной видимости, поворот на 90 град. давал нужный эффект. Например на трехзначной голове- красный есть, желтый есть, зелёного невидно.. начинаешь регулировать- получается наоборот..

Юстас

Ничего себе ... перпетум мобиле ... Одно из двух: либо модуль ССС попался косячный (дает луч не перпендикулярно ободку), либо "железо" головы не по КД сделано. А если речь идет о силуминовых головах, то да - все, что угодно может быть ... они ж наборные.
olega88, это о мачтовых светофорах АБ речь идет или что-то другое?

__________________
"После игры короля кладут в тот же ящик, что и пешку"

Artjoms

Да речь идет о мачтовых светофорах, но и на карликовых были такие же приколы.

olega88

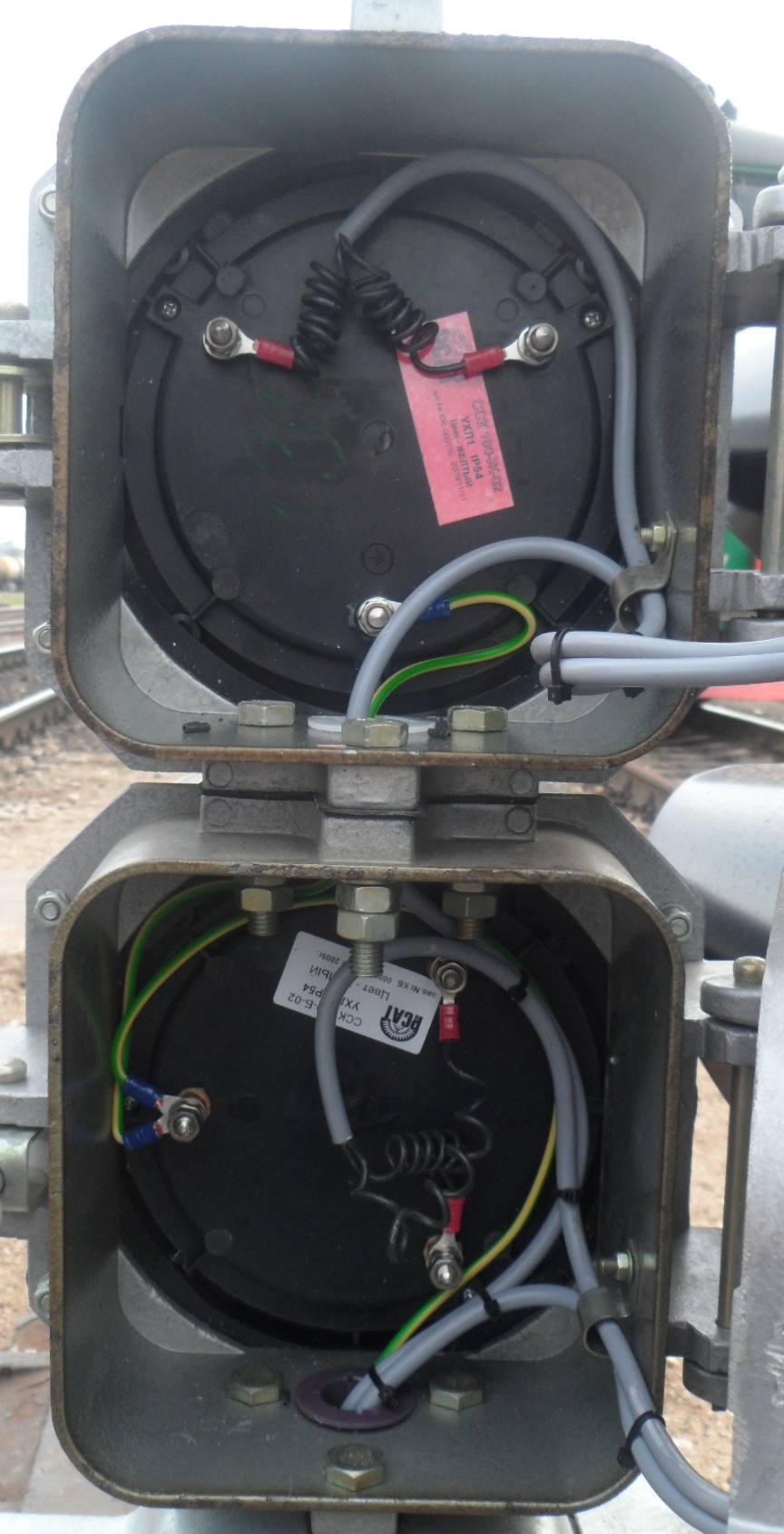

Да, мачтовые. Головы как на фото, возможно собраны криво( одна направо, другая налево малёха)... но почему ???


olega88 добавил 20.06.2011 в 22:02
а вот это ближе к делу, но в чем может быть косяк? cветодиоды косоглазят с рождения?

olega88 добавил 20.06.2011 в 22:24
Вспомнил. На лобовых стеклах ССС имелась наклейка "верх" , которую вероятно клеили после заводской проверки(не просто так ведь). Значит расположение головки имеет значение?

Юстас

Модуль состоит из нескольких частей. Но две из них наиболее важные в контексте "косоглазия". Это плата со светодиодами (где все они соединяются между собой проводничками) и корпус, на который плата опирается. Если место стыка платы и корпуса кривое, то ... получим описанный выше эффект. Т.е. плата будет светить сквозь стекло под неким уголком, который на большом расстоянии (1 км по ПТЭ) станет пить кровь. В новых головах с горячим цинком отклонения лучей модулей от перпендикуляра вроде исключено. Там цельная конструкция. Но если все таки модуль кривой, то ничто не поможет ... только вращение.... или подкладки под болты крепления, типа - юстировка на месте. См. фото.

__________________
"После игры короля кладут в тот же ящик, что и пешку"

Суховерша Алексей

Юстас,
У меня ЧКАБ, лампы на светофоре имеют общий провод О для К, Ж и З огней. Это допустимо, если при включении ССС так и оставить, не выделять отдельно К-ОК? Спасибо.
