Чей-то не помню, чтобы ППРка гудела при замене БДР. У Вас в стрелочной коробке последовательно с обмоткой ППРки стоят сопротивления 12кОм. Это сопротивление ограничивает ток в цепи ППР в контрольной режиме. Сильно гудит или еле слышно?

FOSGEN

11.11.2015 18:13

Цитата:

Сообщение от vetal (Сообщение 274303)

Да с подключением норма МЛТшка 12кОм 2Вт стоит последовательно...
Гудит не сильно но.. вполне слышно...

Может быть из за переменной составляющей напряжения на обмотках ППРки при изъятии БДР. Вибрация катушек и тд??

Александр

11.11.2015 18:22

Цитата:

Сообщение от FOSGEN (Сообщение 274309)

Да с подключением норма МЛТшка 12кОм 2Вт стоит последовательно...

:nono::nono::nono:

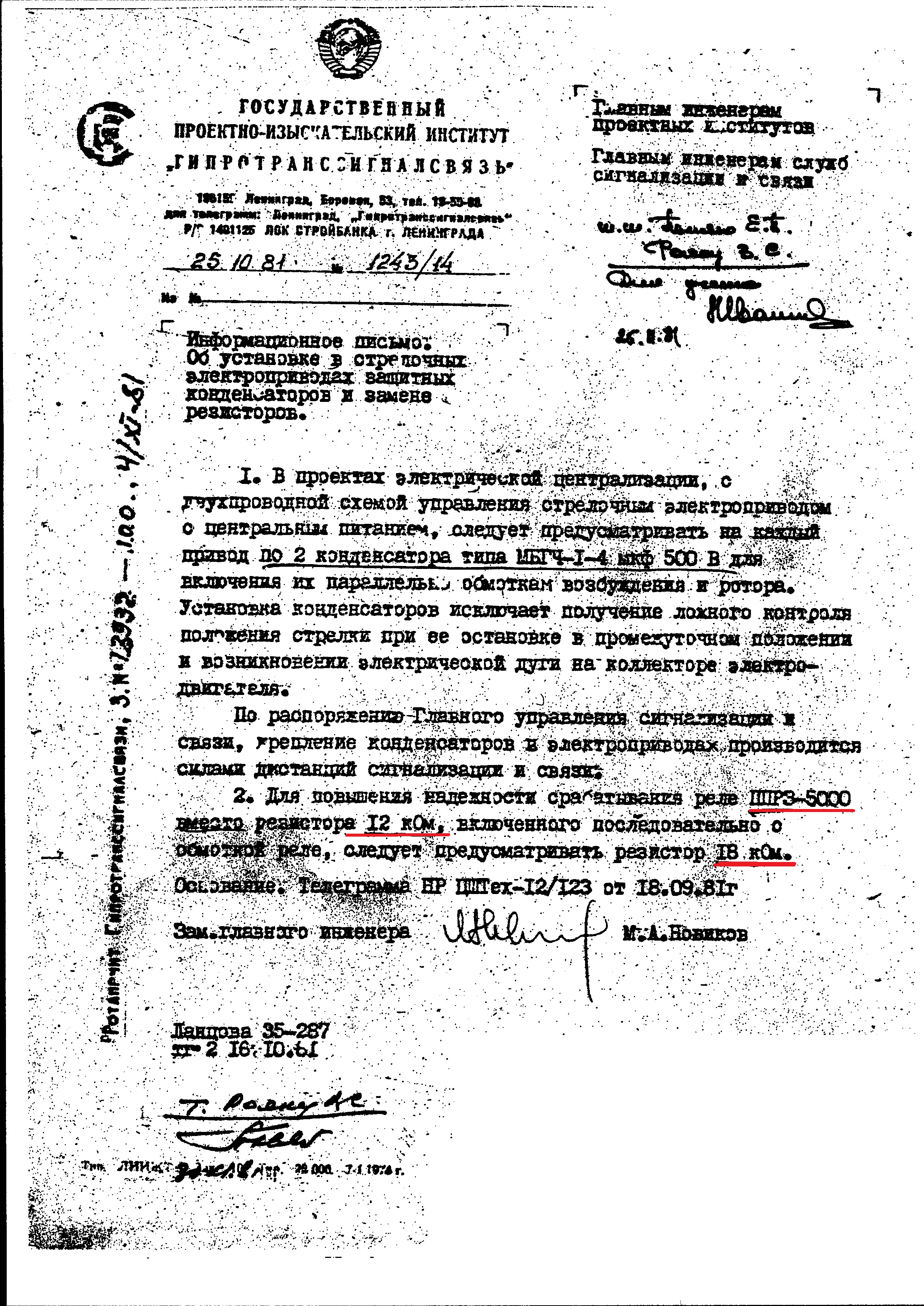

[IMG]http://morepic.ru/images3/124314_433_1874.jpg[/IMG]

FOSGEN

11.11.2015 18:37

Цитата:

Сообщение от Александр (Сообщение 274311)

:nono::nono::nono:

[IMG]http://morepic.ru/images3/124314_433_1874.jpg[/IMG]

То то я смотрю на одних схемах 12кОм на других 18кОм...
Надо проверить какие у нас стоят, придется снимать...
Греются сильно как угольки черные. Да вроде и стоят давно...

скобарь74

11.11.2015 19:03

Цитата:

Гудит не сильно но.. вполне слышно...

Может быть из за переменной составляющей напряжения на обмотках ППРки при изъятии БДР

Ничего страшного-причину сами сказали...

vetal

12.11.2015 16:23

Цитата:

Сообщение от FOSGEN

Почему при замене БДР "гудит" ППР3 ???

Сегодня измерял напряжения на ППР3-5000. Последовательно с ППР стояло сопротивление на 12кОм:
Без сопротивления 12кОм с БДР: ~ 130В; =50В.
Без сопротивления 12кОм без БДР: ~165В; =0В
С сопротивлением 12кОм с БДР: ~ 130В; при этом общее напряжение на ППР и сопротивлении - ~145В.
С сопротивлением 12кОм без БДР: ~160В; при этом общее напряжение на ППР и сопротивлении - ~170В.
При измерениях, с БДР и без, ППРка не гудела.
P.S. При замене БДР, стрелку надо выключать из централизации.

Игорь_НН

17.11.2015 13:07

На двухпутной кодовой АБ с точки по удалению надо подать Ж на станцию. Второго БПШ нет, можно ли запитать это реле с существующего БПШ (ЛП, ЛМ)?

Александр

17.11.2015 14:14

Цитата:

Сообщение от Игорь_НН (Сообщение 274785)

А что от него питается при данном направлении?
Если ничего, то можно. Если что-то ещё, надо считать.

скобарь74

17.11.2015 20:50

Цитата:

точки по удалению надо подать Ж на станцию.

...в некоторых проектах так включают реле 2уу...

FOSGEN

26.11.2015 15:47

Вопрос!

Подскажите чем отличается блок ПС 220 от ПС 220М ??

Александр II

26.11.2015 20:01

Цитата:

Сообщение от FOSGEN (Сообщение 275577)

Подскажите чем отличается блок ПС 220 от ПС 220М ??

По-моему типом применяемых реле

http://s019.radikal.ru/i609/1511/78/946c25b5d86e.jpg

Игорь Холкин

26.11.2015 20:10

Подскажите сколько стоит,примерно, замена пульта табло на светодиодный, с прокладкой нового кабеля и прочими мелочевками( монтаж схемы питания, разводка питания и т.д.)

Александр II

26.11.2015 20:18

Цитата:

Сообщение от Игорь Холкин (Сообщение 275593)

А мы покупаем или продаем? :)

Игорь Холкин

26.11.2015 20:23

Мы хотим делать
