Да.
Подробней переглянь http://scbist.com/showthread.php?t=3570

А варисторы можно ли на все ТШ 65 в условиях РТУ внутрь вмонтировать, как в ТШ65В2?:shocking: Чтобы не было при замене: отпаяй, припаяй

Около двух лет назад была телеграмма о том, чтобы впаять во все ТШ-65В варисторы, а выносные все выпаять. Может не права, под рукой документации по ТШ нет, но этот варистор если и защищает от подгара, то совсем незначительно. Защищает реле РИ в ТШ, оно подключает искрогасящую цепочку параллельно контактам ТШ.

Ну так это на рабочих контактах ТШ (кодирующих РЦ)

а, Алексей говорит про контакты КПТ от которых включены обмотки ТШ.:shocking:

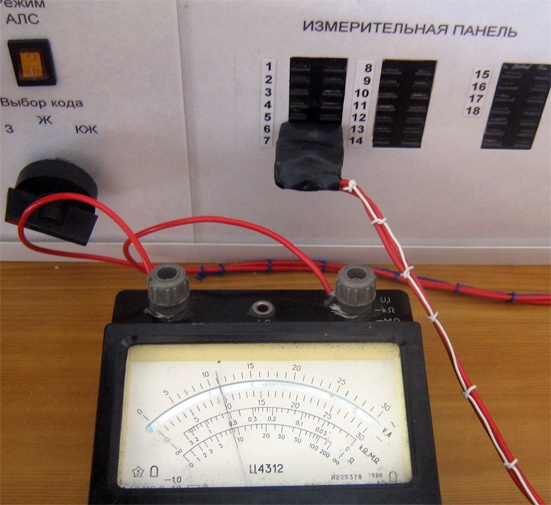

результат трудов над штекером для измерит панели

Я пользуюсь следующим видом "вилки" так называемой:
Берёшь новую дужку (с плоскими, а не круглыми наконечниками, для кроссового статива), режешь во внутрь по середине ножовкой по металлу (исключая тем самым контакт между собой) потом припаиваешь два провода к (теперь уже к независимым друг от друга электрически) выводам, изолируешь, ну и пользуешься ...

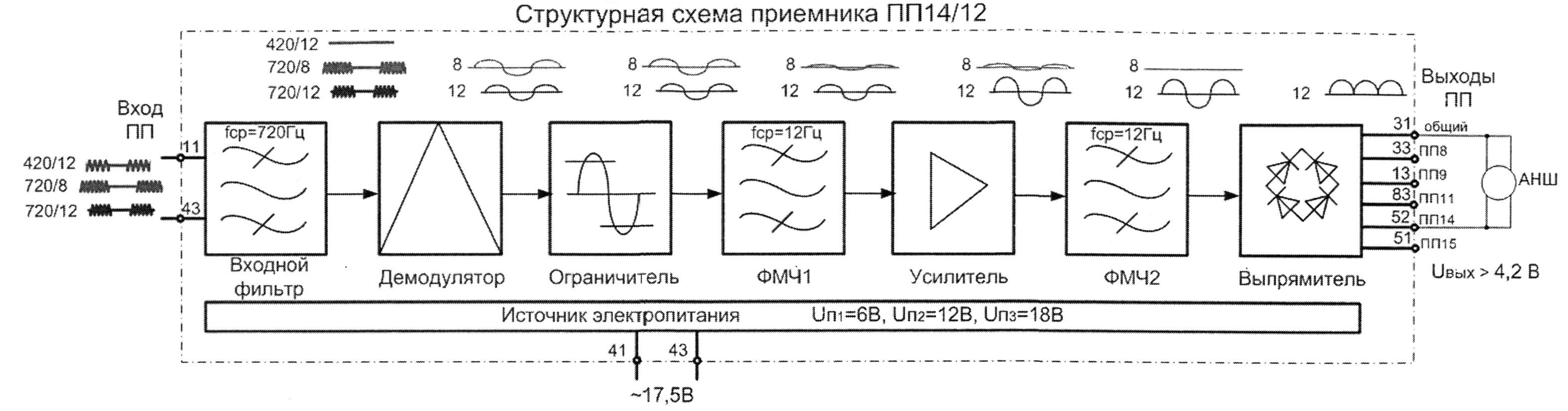

рисовал вот когда-то структурные схемы ГП и ПП ибо студентам пояснить принципиальную и сам не смогу и даже сомневаюсь что сам пойму даже если бы и было где описано получилось сие безобразие ...
структурная схема ГП3 скорее всего менее правдива с точки зрения сигналов получаемых на выходе модулятора ... вообщем охаивайте если кому надо



VIC добавил 19.05.2011 в 16:04
ну собственно презентация которая никогда не будет доведено до ума (как и все мной делаемое)... может кому для чего сгодится...



VIC добавил 19.05.2011 в 18:53
может кто подсказать по работе
"Проверка состояния дренажных и ка*тодных защитных установок, измере*ние тока дренажа и потенциала обо*лочки кабеля по отношению к земле"

как они хоть конструктивно выглядят эти установки , может фото есть ... , как часто встречаются?... я так понимаю они только на кабелях с металлическими защитными оболочками ... или может уже и вообще не используются "а мужики и не знают" ...

VIC добавил 19.05.2011 в 18:57
и вот это еще что за зверь "контрольные точки" из "Измерение потенциалов оболочек ка*белей по отношению к земле и рельсу в контрольных точках"?

НИИАС кроме блоков еще и описания на них разрабатывал. Не могу сказать на сколько блоков производитель прикладывает ТО. Когда-то я их читал. Написано доходчиво и просто. Может быть в ближайшем от Вас РТУ еще не выкинули. Там кроме словесного описания еще и осциллограммы "контрольных точек" были приведены.
В Ваших схемах принципиальных ошибок нет. Есть некоторые неточности на которые можно не обращать внимания.

Правильно ли я понимаю, что
"на каждой станции стоит сигнализатор заземления, который проверяет одновременно изоляцию всех кабелей светофоров, всех кабелей рц,всех кабелей стрелок и при обнаружении в отдельной группе (светофоры, рц, стрелки) понижения зажигает светодиодик, ШН раз в смену этот сигнализатор осматривает на предмет наличия понижения, если понижения нет то никакие измерения изоляции кабелей больше не проводятся, если же понижение есть то начинают искать конкретно где оно произошло(на каком кабеля , т.е. если СЗМ говорит что рц понизилось, начинаем искать в РЦ) далее находим пониженный кабель и начинаем искать на каком участке понижено( если до объекта несколько кабелей) , если понижение ниже нормы помечаем кабельв спец журнале с кабелями имеющими пониженное сопротивление и далее этот кабель контролируем более часто до момента устранения понижения изоляции.
Правильно ли я понял, что мегомметр подключается на кроссовом стативе или для релейного конца рц к измерительной панели ?

Да вроде все в обших чертах верно.

Несколько уточнений, если позволите...
Сигнализаторы заземления могут быть групповыми (СЗМ или старинные СЗ) и индивидуальные (СЗИ).
Контроль срабатывания СЗ выведен на табло ДСП, в ДЦ или ДК - ШНу не нужно специально смотреть произошло ли срабатывание.
Если сопротивление изоляции понизилась - нужно найти и устранить причину. Понижение сопротивления изоляции может произойти в приборах и монтаже на посту ЭЦ, в кабеле, в клеммных колодочках кабельных муфт и в оконечных устройствах (электроприводах, светофорах и т.д.). При отыскании места понижения сопротивления изоляции СЗ необходимо отключить от "земли" - иначе все контролируемые цепи будут показывать понижение сопротивления изоляции через сам СЗ. Для этого на питающей панели устанавливается специальный тумблер отключения "земли" от СЗ.
Если причина понижения сопротивления изоляции в кабеле - то установлен следующий порядок устранения: при фактическом сопротивлении изоляции ниже нормы но более, чем 15 МОм/км - кабель ставится на учет и проверяется с учащенной периодичностью 1 раз в месяц. Если менее 15 МОм/км - тоже ставится на учет, но ремонтируется в срок не более 5 суток.

А что делать если сопротивление, ну скажем П, меньше 24 КОм?
Или длинна кабеля (П/Э) 10км, да еще жилы задублированы, сопротивление релейного конца (ПЯ) 10 МОм. Тоже ведь вопрос интересный.

По поводу 24 КОм в цепи СПБ - СМБ. Ответ такой: а) не доводить до такого состояния (это если сопротивление уменьшается постепенно), б) искать место понижения изоляции и устранять незамедлительно (это если все произошло "вдруг"). Способы отыскания известны, при определенном навыке это в некотором роде спорт...
Если длина 10 км - все пересчитывается на 1 км. Кабель длиной 10 км и сопротивлением изоляции 1,6 МОм может длительное время эксплуатироваться в ожидании планового ремонта (или замены), но при этом находиться на учете и повторно проверяться 1 раз в месяц. Если дубляж - тоже пересчитывается по формуле для расчета разветвленных цепей, таких как лучи питания РЦ. Сопротивление оконечных устройств в данном случае ни при чем. Пример - спаренная стрелка с монтажом должна иметь сопротивление не менее 2,5 МОм. Но кабель этой стрелки - при отключенном кроссе и монтаже электропривода - все равно должен быть не менее 15 МОм/км.

а СЗМ нельзя вывести на табло? или любой тип выводится ?

через контактик релюшечки (так ведь у вас называются весёлые щёлкающие корбочки?)
