**VAleT** · 18.01.2010, 15:40

Цитата:

Сообщение от VIC

вопрос не совсем в тему У генератора ТРЦ выводы как нумеруются... а то что-то в сороке нету ... я так понял что начинаются с 11 контакта т.е. 21 и паралельных ей нет

VIC добавил 18.01.2010 в 07:09
ой-косяк у приемника!

У путевых приёмников УПКЦ, ПРЦМ, ПРЦ, ПП, ППМ, УПП такая же нумерация контактов, как и у реле ДСШ. У ПП-3СМ - такая же, как у реле НШ.

**VIC** · 18.01.2010, 15:52

Цитата:

Сообщение от Александр Михайлович

Технические решения по кодированию станционных путей с ТРЦ 419605 (дополнение к ЭЦ-11-87) от 1998г. стр.11.
НКТ:ПОБС-3А (для 50Гц), ПТ-25А (для 25Гц).

а в перегонных так-же?

VIC добавил 18.01.2010 в 13:52

Цитата:

Сообщение от VIC

такая же нумерация контактов, как и у реле ДСШ

в том -то и проблема что у ДСШ столько тройников не бывает сколько выводов у ПП , у ДСШ-2 больше всех , по нему я и примерялся, но не уверен, вот и спрошаю...

**VAleT** · 18.01.2010, 22:32

О каком ПП идёт речь?

Если это стандартные ПП аппаратуры ТРЦ 3-го поколения (ПП14-12, ПП11-8 и.т.д.), то они сделаны на базе ДСШ и третьего не дано. Нумерация действительно соответствует именно ДСШ-2 (пардон, не уточнил в прошлый раз, отсюда возможно и непонятки), а именно:

11 31 52 72
13 33 51 71
22 42 62 82
21 41 61 81
23 43 63 83

**VIC** · 19.01.2010, 12:09

Цитата:

Сообщение от Александр Михайлович

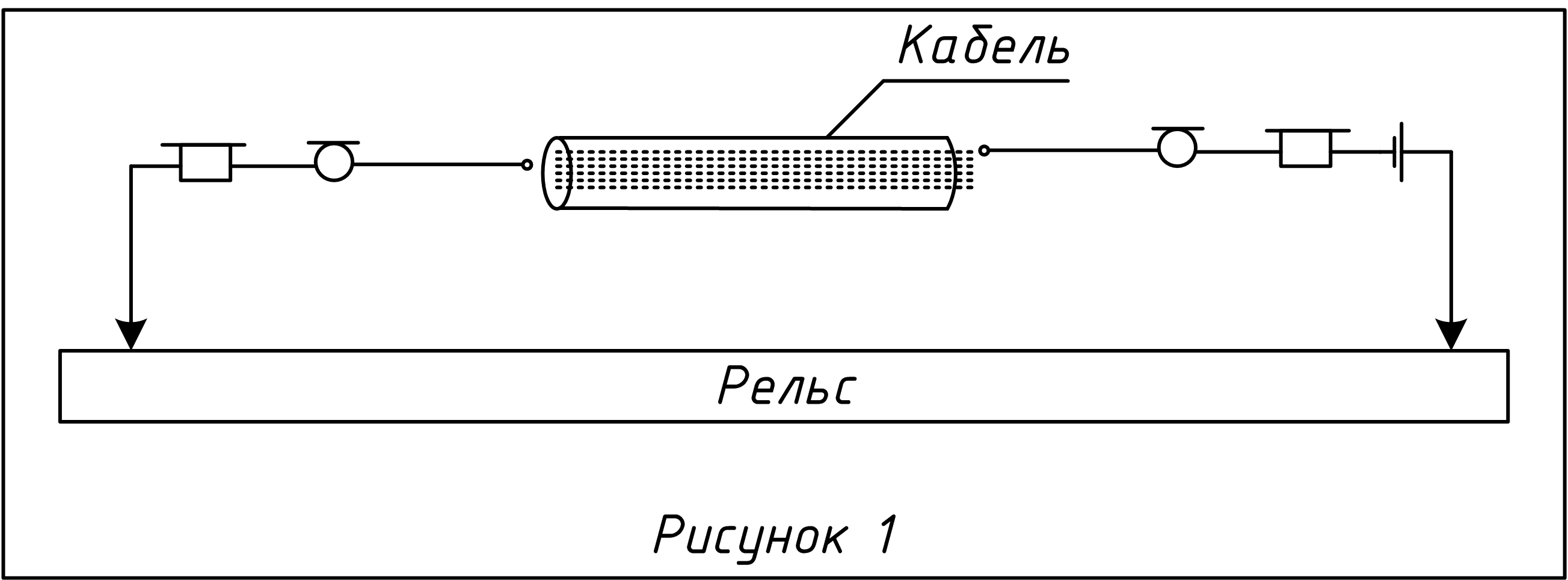

Две трубки от обычного телефона + батарейка на 9В (аккумулятор)= прозвонка.

правильно понял? или все таки еще придется трансформатор ставить для "убора" постоянного тока с телефона?

**Витос** · 20.01.2010, 13:22

батарейку в эту цепь последовательно, а трансформатор при постоянке не нужен.

**VIC** · 20.01.2010, 14:40

Цитата:

Сообщение от Витос

а трансформатор при постоянке не нужен

имел ввиду что в обычных ТФ стоит транс для отсеивания постоянного тока с телефона...
если вспомнить предмет ... транспортная связь то батарея всетаки по центру ... ну раз так говорят специалисты попробую так...

**Витос** · 20.01.2010, 15:42

просто надо сделать попроще, можно и с трансформаторами, но зачем?

**VIC** · 20.01.2010, 15:47

тогда цепь замкнется только когда оба нажали одновременно ? что-то не то получается

VIC добавил 20.01.2010 в 13:47
возможно перключатель ставится для подключения либо ТФ либо МК?

**Витос** · 20.01.2010, 15:51

просто батарейка прицеплена (Как правило изолентой) к трубке и при переноске или хранении концы могут замкнуть и разрядить бат. А при связи надо жестко замкнуть тангенту.

**Кабанбай Батыр** · 20.01.2010, 19:26

Цитата:

Сообщение от VIC

правильно понял? или все таки еще придется трансформатор ставить для "убора" постоянного тока с телефона?

С одного конца кабеля становятся на жилу и землю (в качестве земли всегда использую рельс). С другого конца последовательным перебором жил ищут опорную жилу.

После того как определили опорную жилу, одним концом становятся на неё родимую и после этого звонят кабель (биркуют или в косоплёт укладывают).

**VIC** · 20.01.2010, 20:03

спасибо, с прозвонкой определился.

а коспоплет что за зверь?

вот собрал РМ-ку... сильно стремно ? вторая муфта в моей жизни , первая была УПМ-ка ...

VIC добавил 20.01.2010 в 18:03
ниток нормальных в технаре не нашел... так что ...

**Толян** · 20.01.2010, 20:50

Цитата:

Сообщение от VIC

сильно стремно ?

гут. для студентов хорошо, а в реале такая красота не нужна, все равно муравьи пожрут да поржавеет

**ШНС СЦБ** · 20.01.2010, 20:53

VIC, положително...! Учитель остается учителем, пока сам учится... Я думаю, что ваши студенты могут гордиться, что вы ни смотря ни на что (урезанные часы и т.д. и т.п.) у них преподаете

Я думаю, что они первый и последний раз видят муфту такую, какая она должна быть! А я считаю, так и должно быть. Нужно человеку дать установку в учебном заведении, а когда он придет на производство дело его совмещать теорию с практикой или нет. Я в этом случае говорю, кто на что учился...для того и пригодился...

**VIC** · 21.01.2010, 16:10

спасибо, если не наврали (пардон "если сказали правду", Мегавольт критикует надо исправляться) _0)

а вот еще сколько реально уходит (дается) времени механику(монтеру) для монтажа муфты?

Цитата:

Сообщение от ИЛЬЯШОВ АНДРЕЙ

кто на что учился...для того и пригодился...

вот я учился не очень, я так думаю(даже пара троек есть по физике и экономике), вот и сгодился только преподавать _0) (научить пока не получается)

VIC добавил 21.01.2010 в 14:10
вот какая еще фотография есть, действительно входящий кабель не обязательно вводят по центру?

**Андрей13** · 21.01.2010, 19:51

Цитата:

Сообщение от VIC

вот какая еще фотография есть, действительно входящий кабель не обязательно вводят по центру?

Ну кабель с поста в муфту РМ-7 заводить нужно в середину.А жилы Л1 на некоторых стрелках и обогрев 220 можно тоже продублировать!
