vetal

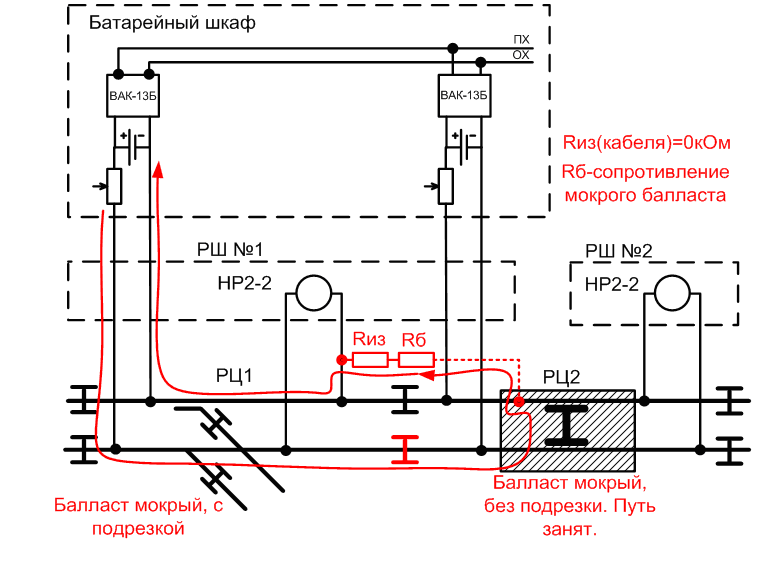

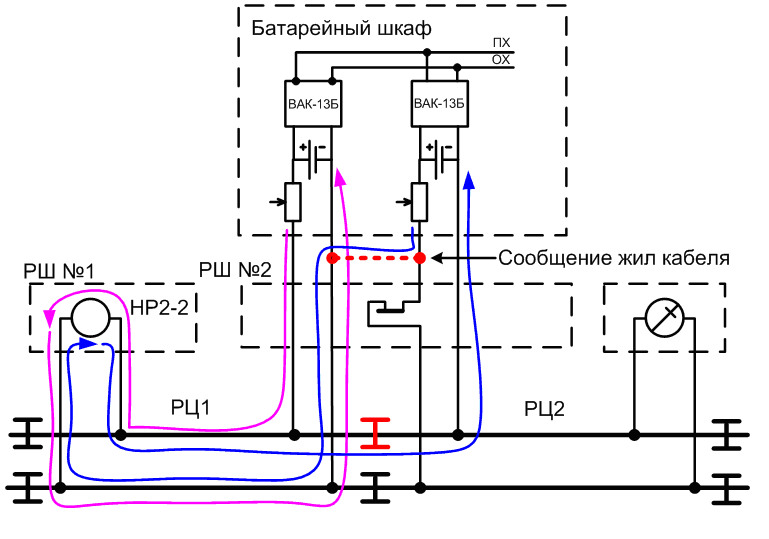

Нарисовал описанные мной два случая ложной занятости РЦ постоянного тока. На первом рисунке изображён красным пробитый стык, а также красным пунктиром место замыкания жил кабеля к батарейному шкафу. Ну и обозначил направление токов. На втором рисунке тоже красным изображён пробитый стык, а также красным показаны два сопротивления (изоляция жилы кабеля и сопротивления балласта). Будут вопросы - задавайте. Сразу поясню состояние балласта РЦ2 на втором рисунке. Подрезки нет, деревянные шпалы, загрязнён углём, в мокрую погоду РЦ2 горит, а в данном случае балласт был покрыт талым снегом, а также занят вагонами. РЦ1 на бетонных шпалах и имеет подрезку. Как-то так.

vetal

Интересно, почему нет сигнализаторов заземления на 12В постоянного напряжения для станций с МКУ? Есть на 24В, 48В, 60В, 220В, а на 12В нет.

Александр

На входные на 14 В ставят.
Точнее, ставили, сейчас входные разрешили без шкафа.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

vetal

Интересно, это СЗИ1 регулировали под 14 В или ставили с регулировкой на 24В? В любом случае на станции с МКУ сигнализатор бы не помешал. Вчера делали подмену в кабеле так как сообщались жилы на маршрутные реле, так ещё выяснилось, что полюс плюс 14В батареи "сидит на земле".

Александр

vetal,
https://amtorg.com.ru/files/product-...-szic-dm-1.pdf

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

vetal

Классно. Можно 6В, 12В и 14В контролировать. А у нас только СЗИ1 и СЗИ2. А почему ставили только на входные РШ? А РШ выходных светофоров? Есть мысли по этому поводу, но может, есть готовый ответ.

Александр

Такие мне попадались только 1 раз.
На МКУ не работал.
Ещё переезды контроль батареи.

Думаю, СЗИЦ у вас нет.
Ставьте СЗИ.
Его характеристики не сильно зависят (а может и вообще не зависят) от напряжения контролируемого источника.
Думаю, не страшно будет, что срабатывать будет при изоляции 24 кОм вместо допустимых 12 кОм.
Ну или попросите РТУ отрегулировать на 12 кОм.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

vetal

Да. Работа СЗИ1 не зависит от напряжения контролируемого источника. Это СЗИ2 регистрирует утечку тока непосредственно от напряжения контролируемого источника. А у СЗИ1 есть свой внутренний источник напряжения, утечку тока которого он и регистрирует.

ШНС КРП

Может и классно, только ремонту не всегда подлежит.
После грозы часто вылетают у нас и иной раз навсегда

__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

Механик 123

Как правильно выбрать норму напряжения на путевом реле по таблицам из нормалей? Имеем, например 2 РЦ общей длиной 420 и 460 м. В таблицах нормалей имеем нормы для двух длин 400 и 500 м в промежуток между которыми попадают наши РЦ. Норму напряжения для какого значения дины выбирать? По "большему" - то есть для 500 м или же по "ближайшему" - по 400 для 420 и по 500 для 460? И где написано, как правильно выбирать? В самой нормали на этот счет указаний нет.

Василич

Дело давнее, но я "читал" нормали - до 400м и до 500м.

__________________
что есть красота
И почему её обожествляют люди?
Сосуд она, в котором пустота,
Или огонь, мерцающий в сосуде?

Механик 123

Ну то есть для всех РЦ, что попадают между табличными 400 и 500 м мы берем норму напряжения как для 500 м, я Вас правильно понял?
Прошу также помощи, чтобы разобраться с нормой остаточного напряжения для реле ДСШ-16 нормаль РЦ25-ДСШ16-АТ-С-92.
Решил заглянуть в новую техкарту по измерению остаточного ТНК ЦШ 0182-2015 - а там вообще про эти нормы написано только то, что измеренное значение должно соответствовать указанному в ШУ-64 Здрасьте, а откуда его брать?
В старых техкартах была указана известная формула Uост = 0,85Uотпускания. Согласно нормали напряжение отпускания ДСШ-16 равно 9.0 В. Применив эту формулу получим 7.65 В.
Однако, есть вот такая старенькая телеграмма:

Здесь указано напряжение 6.5 В пусть и для другой нормали, но разве это влияет на данный параметр? Где правда?

Eugenez

Задам свой вопрос касательно регулировке напряжения на путевом реле. Имеем на посту побс-3мп включён он на 2-4 вывод 2 обмотки. Хотел сбавить напряжение, сперва померил сам напряжение на обмотке скинул на одну ступень. На реле получились больно мало (на память 11-12 В). Хотел из высокой обмотки вычесть полностью вторую, но тогда получается много на реле в районе 22В. На память норма 14-18 (надо уточнить по журналу). Резисторов на посту нет. РЦ с дт. Вопрос как можно отрегулировать напряжение? Завышение на память 0.5 В.

Александр

Eugenez, нормаль какая?
И какой рисунок нормали?

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

Eugenez

Александр, вот картинка вся информация на ней. Надеюсь не вырвиглазно получилось.
