**Витос** · 27.01.2016, 12:49

Цитата:

Сообщение от Просто инженер АиТ

свободное время в свободное от работы время (каламбур какой-то получился )).

Предлагаю так: свободное от отдыха время.

**VIC** · 04.04.2016, 06:32

Вот такой приборчик получился
https://yadi.sk/i/Euohlubuqi6ix
как и прежде качество картинки будет лучше если с самого яндекс диска не смотреть

**VIC** · 04.04.2016, 14:19

Щелкните, чтобы увидеть содержимое

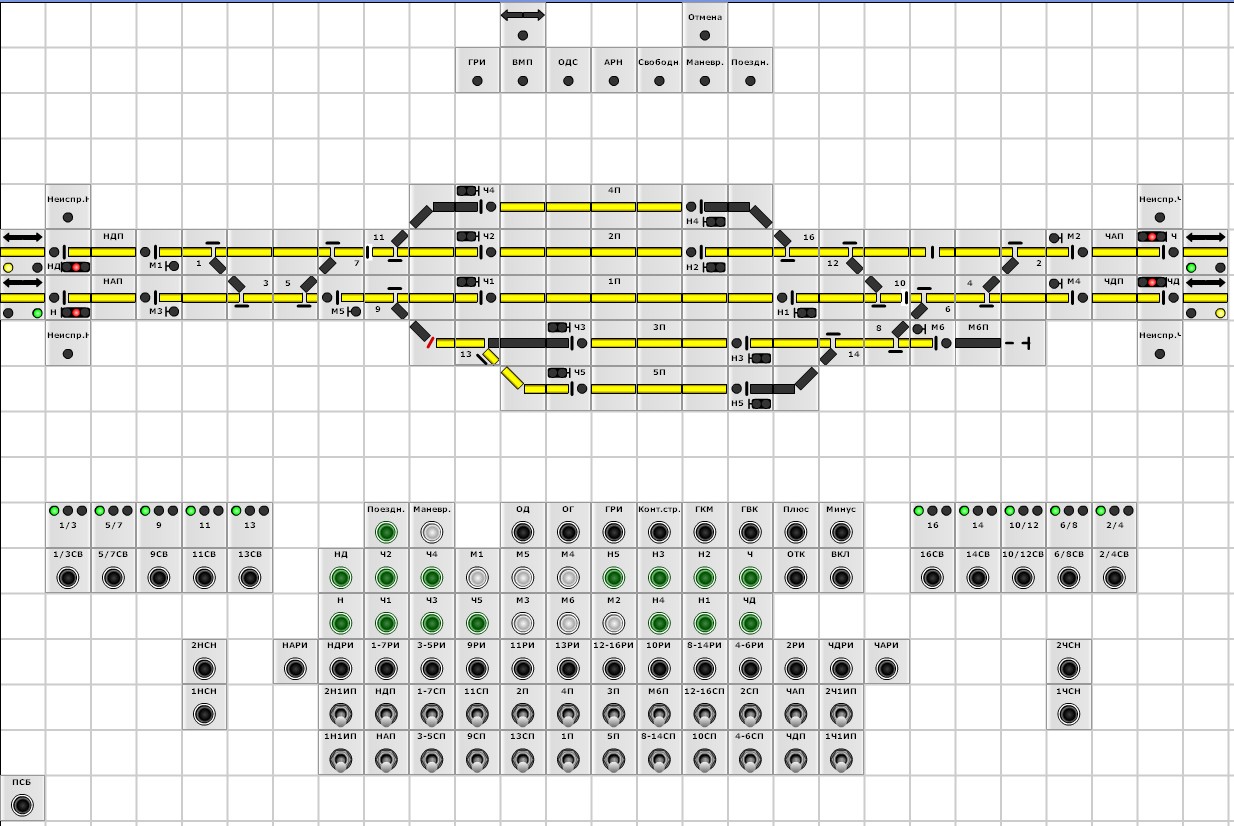

Если не затруднит, не подскажите назначение кнопок и ламп на пульте ЭЦ-12-03:
лампы:
ВМП
ОДС
АРН

кнопки:
ОД
ГКМ
ГВК
ОТК
ВКЛ
ПСБ

Кто-нибудь еще "мучал" эту программульку по ЭЦ-12-03. Только у меня
- не зажигается в попутном М5 огонь
- не получаются маневры из и в тупик
- не получаются маневры за М3

Хотел практическую по изучению пультов ДСП по станциям в этой программульке провести

VIC добавил 04.04.2016 в 14:19
ГВК нашел, "Для вспомогательного перевода стрелок при ложной занятости стрелочной секции используется групповая кнопка ГВК".

**Углев Дмитрий** · 04.04.2016, 14:43

ОД - кнопка ответственных действий
ГКМ - кнопка групповая конца маршрута
ОТКЛ/ВКЛ - кнопка отключения/подключения стрелки от/к управления(ю)

ПСБ - ваааще непонятно, что за кнопка

ВМП - лампа индикации включения группового комплекта реле питания медленнодействующего на подъем повторителя путевого реле МСП
ОДС - лампа индикации включения группового комплекта реле ОД
АРН - групповая лампа неисправности

**VIC** · 08.04.2016, 11:12

Господа СЦБ-исты подскажите как у нас по последнему феньшую крепятся ДТ перемычки и 3300.
Сколько штырей и в какие места ставим, высота над уровнем балласта, сколько дырок в шпале колбасим?

А то прибыло указание сделать на полигоне "как по настоящему" ... даже "материалы" выдали.

Идеально с фотографией поучать незнаек!

Спасибо.

ЗЫЖ дрель обычная возьмет шпалу или обязательно перфоратор искать?

нашел тему на форуме изучаю, доку с рисунком тоже нашел.

**Shystr** · 08.04.2016, 12:49

1247/1805 от 11.10.12 почитайте и 1247/289П 25.10.12

**VIC** · 18.04.2016, 19:44

Не подскажете где поискать схему подключения обмотки реле через датчики УКСПС.
Почему-то в голове стоит сигнальный трансформатор и реле АОШ... может приснилось?

**gematogen** · 19.04.2016, 09:02

Цитата:

УКСПС

Вот как-то так

[IMG][/IMG]

Faceless · 19.04.2016, 18:18

Для чего АОШ если там аж два резистора по 400 ОМ? А если их оба ставить в ноль, чтобы в случае кз в кабеле АОШ отработало то зачем этих резистора два? И вообще почему АОШ, а не какой-нибудь АВМ, пред или просто ничего?
Посмотрел справочник, ток притяжения всего 265 мА (830 ОМ при 220 В).

**VIC** · 06.05.2016, 17:39

Сдав долбанную ВКР по педобразу, призадумался о возможности измерения напряжения на учебном полигоне на сигнальной точке в нескольких точках по средствам Ардуино (так баловства ради, имитация ДК).

Но поскольку "электрик" с меня не лучше, чем препод... захожу в тупик.

Вопрос преобразования переменки в постоянку и пропорциональное снижение напряжения до меньшего чем 5 вольт пропускаем (мост+ кондер+ делитель).

https://yadi.sk/i/KBIzXJ9SrXRzv

Смущает меня то, что у нескольких цепей получается общая точка. Ну например синий провод в конечном итоге пойдет к земле, а красные к разным аналоговым входам.
Это как-то обойти можно? релейное двухполюсное отключение как-то громоздко получится... шаговый искатель тоже как-то "немикропроцессорно".
Может как-то отрывать от земли провод не измеряемой в данный момент цепи? тиристор? аналоговый мультиплексор?

VIC добавил 06.05.2016 в 17:40
Руководитель настаивает на покраске дросселей в темно-серый. Так точно где-то красят? Кругом только черные вижу.
Интересно как этот серый на черный ляжет...

FOSGEN · 06.05.2016, 19:34

Цитата:

Руководитель настаивает на покраске дросселей в темно-серый. Так точно где-то красят? Кругом только черные вижу.
Интересно как этот серый на черный ляжет...

На ЮУЖД красят ВСЕ в серый

хотя до сих пор и не везде...
Прекрасно ляжет!

**Александр** · 06.05.2016, 20:07

Цитата:

Сообщение от VIC

Руководитель настаивает на покраске дросселей в темно-серый. Так точно где-то красят? Кругом только черные вижу.
Интересно как этот серый на черный ляжет...

А где проходит граница между тёмно-серым и чёрным?
Чёрный - это тоже тёмно-серый цвет

Точнее, тёмно-тёмно-тёмно-серый

Faceless · 06.05.2016, 20:52

Зап-Сиб в корпоративный красят. И ДТ, и коробки, и мачты, все остальное.

**VIC** · 07.05.2016, 07:32

Цитата:

Сообщение от Faceless

Зап-Сиб в корпоративный красят. И ДТ, и коробки, и мачты, все остальное.

у меня за окном электрички запсиб - дт и пя черные.

Faceless · 07.05.2016, 17:23

Ну значит не весь Зап-Сиб... Он ведь большой
