Николай Николаевич

СУНДЕТОВ,

Вы стали классиком! Вас уже цитируют в ОАО "РЖД!
С праздником!

Юстас

На Свердловской дороге в зоне обслуживания ШЧ-5 есть два участка на которых гроза приводит всегда к катаклизмам. Мы пришли к выводу, что воздействие грозовых разрядов тесно связано с рельефом местности. Можно ставить перечисленные в ссылке устройства ... еще добавить защит, но все равно это будет времянка. Т.е. наступит такое стечение обстоятельств при грозе, когда она "вынесет" аппратуру ЖАТ в РШ. Поэтому мы готовим предложение в ЦШ по АКТИВНОЙ грозозащите. Т.е. не "сидеть" в РШ в ожидании молнии, а "ловить" ее на подступах и "уводить" в землю. Таким способом пользуются промышленные энергетики, т.е. не нами придумано. Предварительно просчитали, получается примерно 45000 руб на один РШ. За эти деньги все спроектируют, привезут всю защиту, и установят контур заземления и все устройства защиты и дадут 6 лет гарантии (!!!). Нужно только согласование и разрешение ЦШ.

После удара молнии в линии ПХ/ОХ должны оставаться "фокусы" не более 1,5 ... 2 кВ. Их любая техника проглотит без последствий.

__________________
"После игры короля кладут в тот же ящик, что и пешку"

shl52

Николай Николаевич! Можно ли про двухмашинные преобразователи поподробнее. Про ВОЦШ который после аварийки, может оставить с предохранителем, а то вообще шкаф без защиты оставим. Я понимаю, что контакты аварийки иногда свариваются, но статистика нормальная есть ли? На мой взгляд очень важно раздельное низковольтное и высоковольтное заземление опоры АБ с ОМиком. Полностью согласен с преобладанием питания поста от АБ, в этом году большинство проблем приходило с ДПР. С наступающим днем железнодорожника!

__________________
Красный. Вижу красный. Поехали? Поехали.

СУНДЕТОВ

Ты прав, те же места у нас так-же.Недавно говорил
с ЦШЛ, можеть на тех местах есть смысл установить
молниеотводы на 18 метровом ЖБ опоре.

tyubik

Мне эта тема нравится.

СУНДЕТОВ

Большое спасибо!ВАС так же с праздником!!!
Вчера поздравил нашего ЦШ КТЖ .

shl52

Охрана должна быть рядом.

__________________
Красный. Вижу красный. Поехали? Поехали.

shl52

Сегодня был на перегоне. Вместе с ДЭЛ. Были по проблеме сопротивления опор КС, асимметрии тягового тока и т.д. Попробую рассказать про это в АЛСН. Просмотрел на КЯ ВЛ АБ и ДПР. Идея перенести туда защиту на электротяге переменного тока, которую я горячо поддерживал - дала в моей душе трещину. Практически везде к ним нормально не подойти. Стоят опускаемые для обслуживания КТП. Заводским способом наш КЯ заземлен на ВЗ. НЗ отсутствует. На другой точке ВЗ плохое. НЗ тоже нет. Если НЗ и ВЗ не разделены нашей защите в КЯ делать нечего. Или я не прав?

__________________
Красный. Вижу красный. Поехали? Поехали.

Николай Николаевич

Физический смысл в разделении ВЗ и НЗ существовал, когда трансформаторы ОМ устанавливались на А-образных опорах. Тогда ВЗ и НЗ прокладывались по разным столбам, образующим А-образную опору и на поверхности земли оказывались автоматически разнесенными на 4-5 метров.
В современных условиях, когда применяются подъемно-опускающиеся КТП, устанавливаемые на одиночной опоре, раздельное прокладывание ВЗ и НЗ не имеет смысла. Все равно они в земле расположены в непосредственной близости друг от друга. Даже если их горизонтальными проводниками отдалить друг от друга, все равно во время дождя это практически одна и та же точка.
Утверждение о том, что заземление (как ВЗ так и НЗ) должно иметь маленькое сопротивление растеканию тока на землю, с точки зрения эффективности грозозащиты достаточно спорно (в отличие от обеспечения электробезопасности). Действительно, если молния прошивает воздушный промежуток сопротивлением десятки или сотни МОм, то 10 Ом или 100 Ом роли не играют.

shl52

Николай Николаевич! Так что общее заземление это норма? Мы завтра техдокументацию на эти КТП с ДЭЛ решили поднять и конечно посмотрим. Но что делать с ЦЭ-191? Значит надо и инструкцию обновлять или разъяснения нужны. Есть и ревизоры, которые успевают все прочитать.

__________________
Красный. Вижу красный. Поехали? Поехали.

Владимир_ua

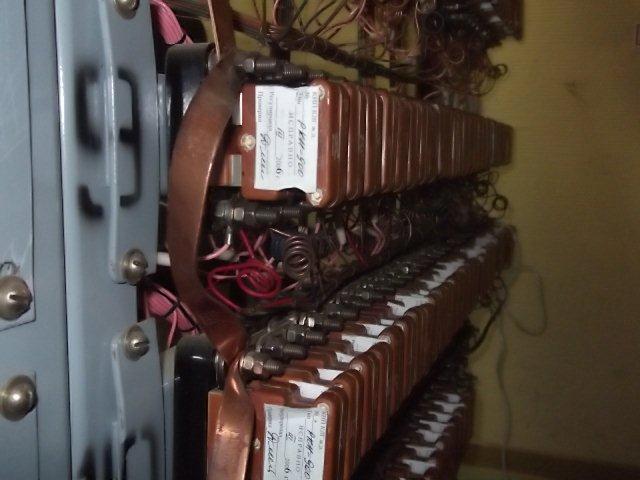

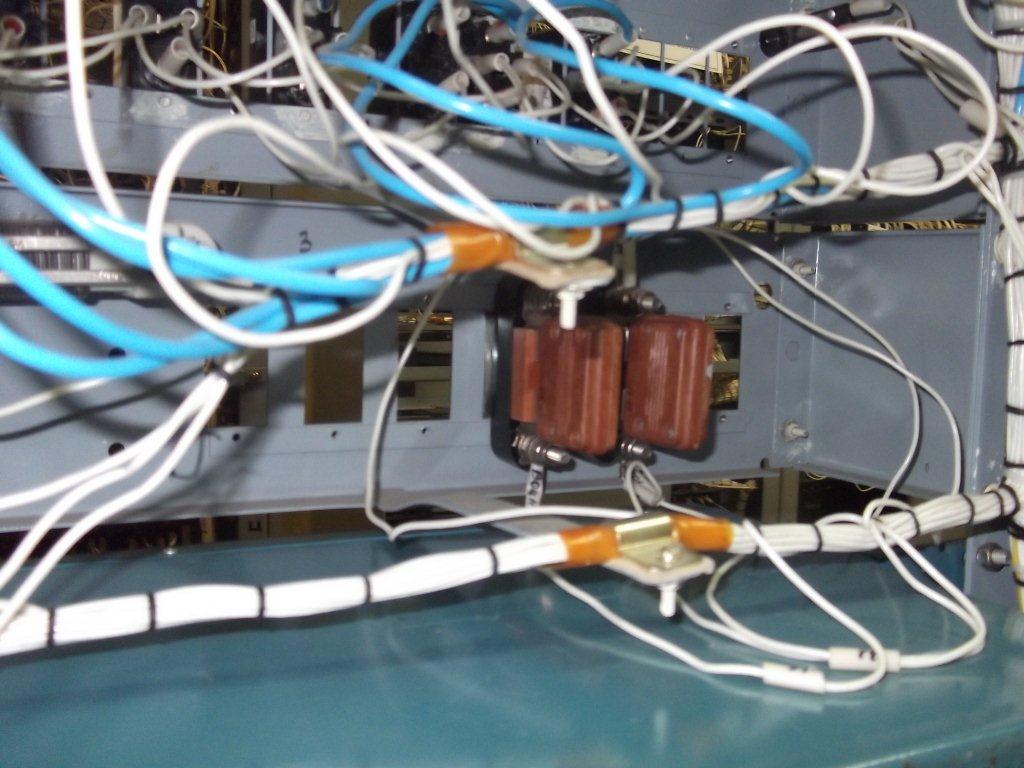

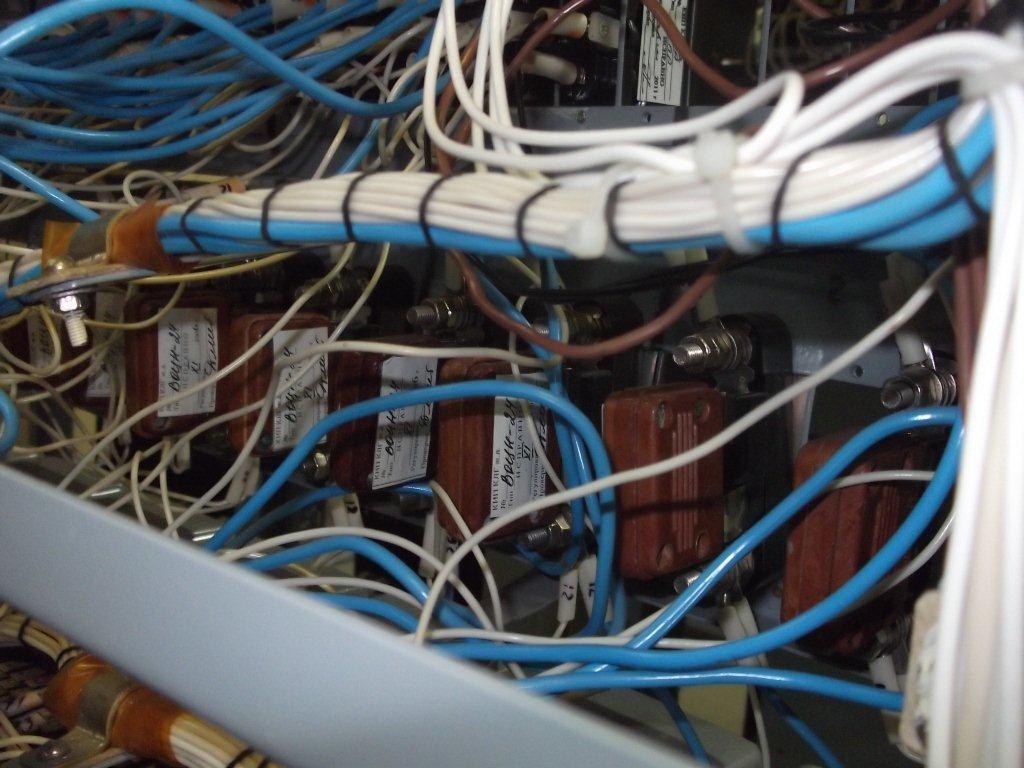

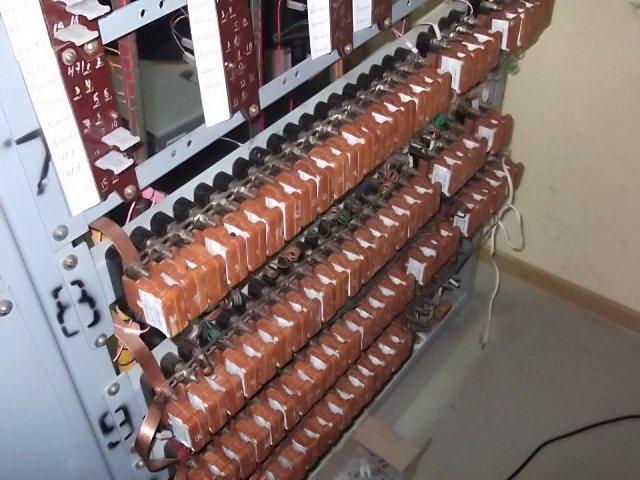

А если у Вас на объекте (сигнальная точка,переезд) есть РШ, то можно на него навесить отдельный КЯ,завести туда ввод кабелей АБ-ДПР,защитить питания РВНШ-ВОЦШ.Так сказать, защищённое питание заводим в шкаф. У нас на Укрзализнице в нашей дистанции так сделано, очень много раз спасает наши шкафы от оплавления монтажа и т.д. Да , забыл, КЯ на среднюю точку ДТ.

shl52

Отвечаю Владимиру. Я согласен, сопротивление грунта мало то КЯ, велико то в ТЯ. Но здесь хочется уйти от рельс.

__________________
Красный. Вижу красный. Поехали? Поехали.

Николай Николаевич

Все рекомендации будем формулировать на специальном совещании после завершения грозового сезона - реально это будет сентябрь. Сейчас нужно нарабатывать предложения и обсуждать их.
Одна из задач - уйти от заземления РВНШ на среднюю точку ДТ на участках с электротягой.
В части ВЗ и НЗ - нужно проанализировать возможное распределение потенциалов при срабатывании защиты у энергетиков и у нас. И понять, насколько одно мешает другому, если заземлитель общий?

shl52

Отпуск с 1-го сентября. Нужен ли ШЛ-52 на 6, 7 сентября на совещании ШЛ в управлении в Москве. В принципе интересно, а в отпуск можно и с 8-го. НЗ и ВЗ должны быть разделены на мой взгляд. ВЗ в земле 0, НЗ в земле 0. Вспомним как быстро убывает шаговое напряжение. Нет НЗ это прямой путь в РШ, например провод ВЛ АБ, высоковольтный разрядник, корпус Ом, который на ВЗ, искровой, вторичная обмотка и вот она (молния) уже в КЯ, разрядник тоже на ВЗ не поможет, в РШ, а дальше как повезет. Хорошее НЗ на мой взгляд это еще один барьерчик.

__________________
Красный. Вижу красный. Поехали? Поехали.

Николай Николаевич

Странно - я специально поручил проанализировать отпуска ШЛ, чтобы обеспечить 100% участие в совещании. Это не будет совещание по грозе. Предполагается рассмотреть структуру лабораторий - как сложившуюся, так и в целевом состоянии, обсудить функциональность отдельных групп и секторов - в первую очередь РТУшных и техдокументации. Проговорить место дорожных лабораторий в структуре дорожных дирекций инфраструктуры и т.д.
