NikoS

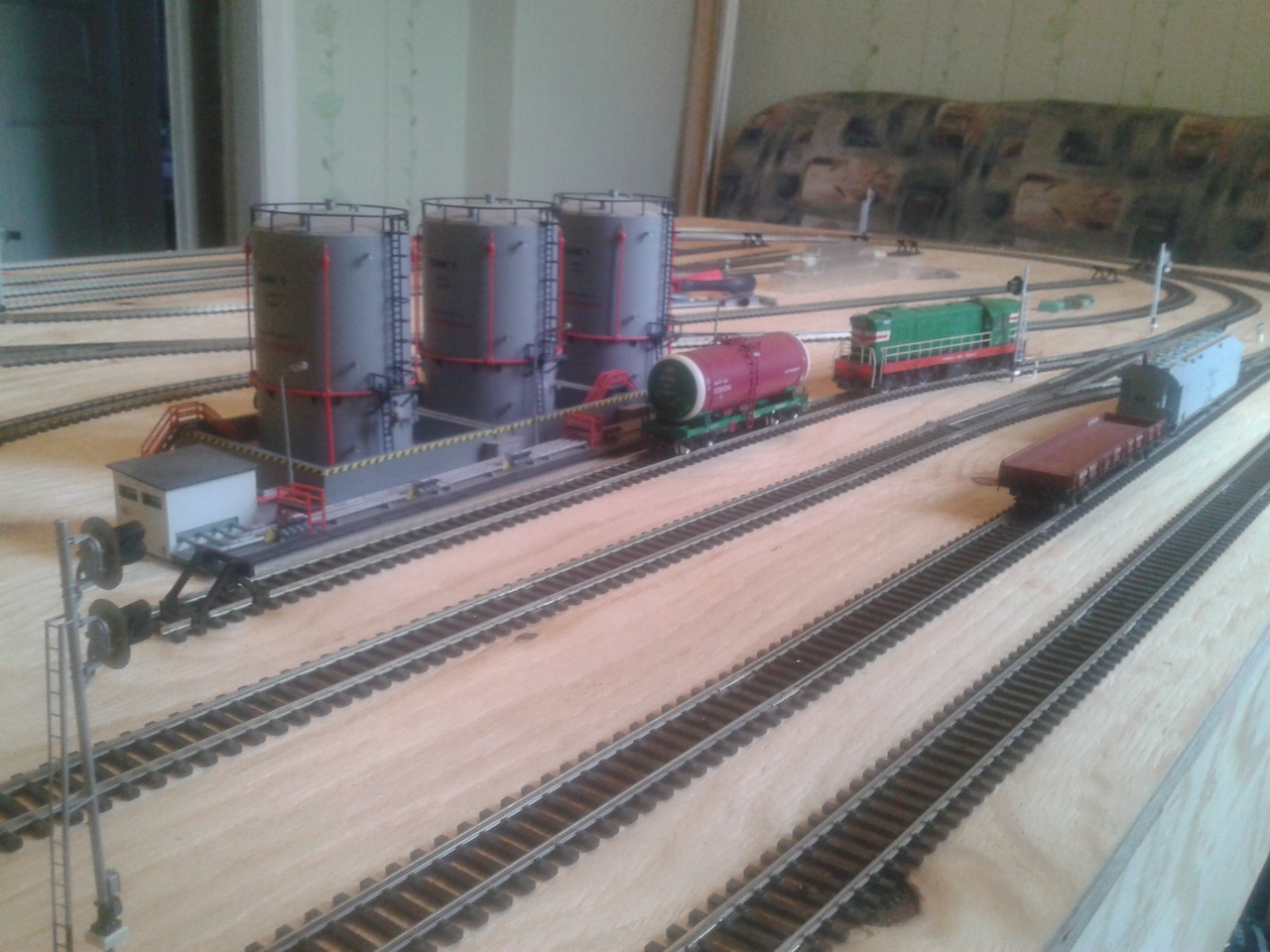

Локомотив вроде РЖДшный, а пути все в траве. И береза перед гаражом очевидно в негабарите.

Рубильник

__________________
-Любое устройство, требующее наладки и регулировки, обычно не поддается ни тому, ни другому.
-Постоянное напряжение, будет не таким постоянным, если в проводку добавить две-три скрутки алюминия с медью.

Рубильник

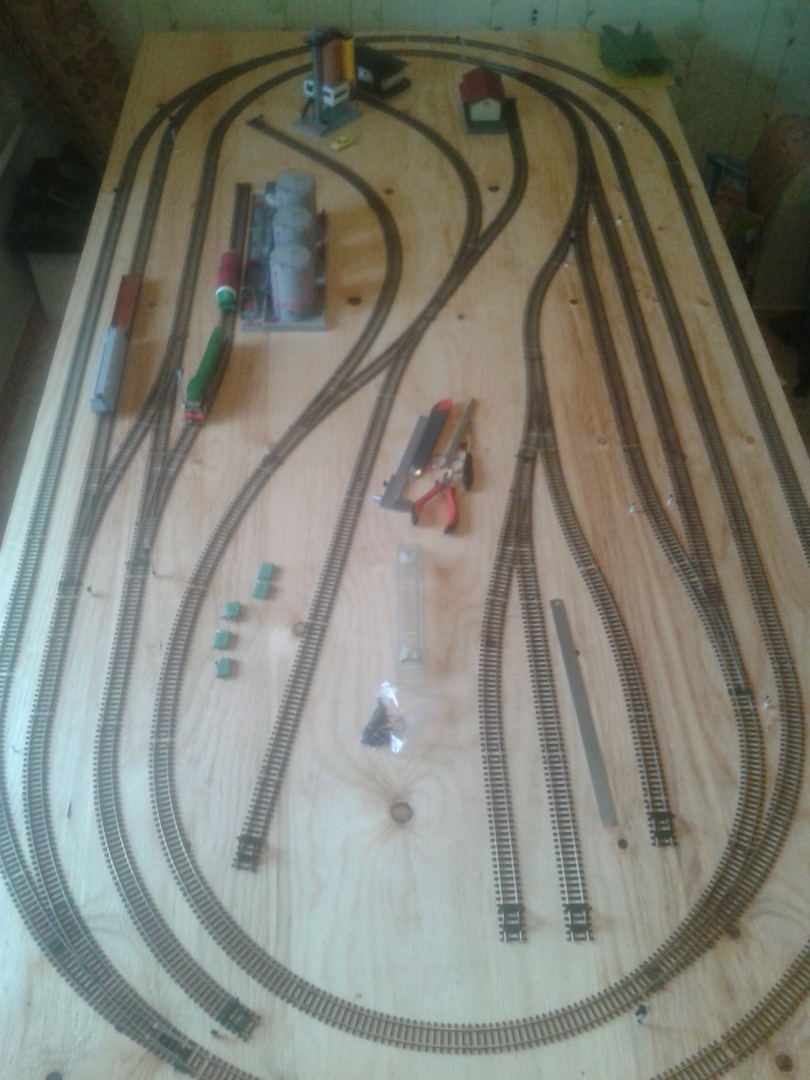

Я вот тут чет призадумался, а могут ли быть стрелки 4 и 6 (внизу) спаренными? По идее, 6я является охранной к 4й и должна стоять прямо при маршруте по 2 пути. Также 6я стрелка с 8й уложены на малом расстоянии, почти как съезд

__________________
-Любое устройство, требующее наладки и регулировки, обычно не поддается ни тому, ни другому.
-Постоянное напряжение, будет не таким постоянным, если в проводку добавить две-три скрутки алюминия с медью.

Николай Николаевич

Спаренными могут быть либо стрелки 4 и 6, либо стрелки 6 и 8, каждая пара является взаимно-охранными друг к другу.

tyubik

Если между стрелками 6 и 8 нет негабаритного стыка, то и не*Иванов**Иванов**Иванов* стрелку 8 вгонять в зависимости по "минусу" 4-6.

tyubik добавил 28.11.2018 в 19:33
Кстати: каковА специализация и длина 1т и 2т на ст. А?

tyubik добавил 28.11.2018 в 19:51
Судя по наличию светофоров, они не улавливающие, а какой-то из них (вероятнее всего 1т) - вытяжной; посему не однойхуственно ли, на какой путь выкатятся из него вагоны при "минусе" 4-6: на 2т или на 3П ст. А.

tyubik добавил 28.11.2018 в 20:15
Для чего в принципе нужна стрелка из тупика в тупик: может один из них (1 и 2т), или оба, тупиком не является?

Рубильник

Чтобы со второго тупика вагоны с нефтебазы не уехали на станцию. Также первый тупик можно использовать для того, чтобы спрятать приехавший с подъездного пути маневровый.

__________________
-Любое устройство, требующее наладки и регулировки, обычно не поддается ни тому, ни другому.
-Постоянное напряжение, будет не таким постоянным, если в проводку добавить две-три скрутки алюминия с медью.

tyubik

Тогда "плюсовое" положение стрелки 8 - по отклонению.

gematogen

На предыдущей странице узрел фотографии входного светофора, с показанием "один желтый" и "два желтых огня".
Бросилось в глаза - при одном горящем желтом должен гореть верхний, а не нижний огонь светофора.

Александр

Возможно, верхний мигает?

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

tyubik

А-А-А, полагал, что речь и впрямь об участке ж.д. )))))
Во я лохопетрик )))

Витос

А то, что светофор без литеры не заметил?

__________________
Если проблему решить можно — не стоит о ней беспокоиться,
Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV.

Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас.
Книга Екклесиаста [9:10]

Александр

Так выпили, наверное, литеру эту. Вон мужик подозрительный рядом ошивается.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

Рубильник

Именно. Правда пока просто подожжены все огни без программы и написана мигалка для проверки переезда и входных. Все еще проблемы с определением занятости. Будут контактные педали на участках, но в отличии от реальных индуктивных, невозможно определить направление движения ПС. Поэтому придется задаваться направлением счета от установленного маршрута, что исключает возможность счета осей, если просто прокатить по путям ПС под красный....
Кстати, где-то встречал, что раньше были контактные педали на участках с ПАБ, но, я так понимаю, они регистрировали только факт прибытия. Или же ими тоже можно было определять занятость пути???

Рубильник добавил 29.11.2018 в 16:26
Литеры-пока что дорогое удовольствие

__________________
-Любое устройство, требующее наладки и регулировки, обычно не поддается ни тому, ни другому.
-Постоянное напряжение, будет не таким постоянным, если в проводку добавить две-три скрутки алюминия с медью.

Витос

Домашняя виски самогонка совсем даже недорогая. Сахар стОит от 37 до 42 рублей за литр килограмм. Можно и вино бражку пить, если лень виски гнать.

__________________
Если проблему решить можно — не стоит о ней беспокоиться,
Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV.

Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас.
Книга Екклесиаста [9:10]

tiksi

Легко. Ставим два таких датчика и считаем 1-2 (чёт) или 2-1(нечёт).
