**Рубильник** · 29.06.2019, 15:02

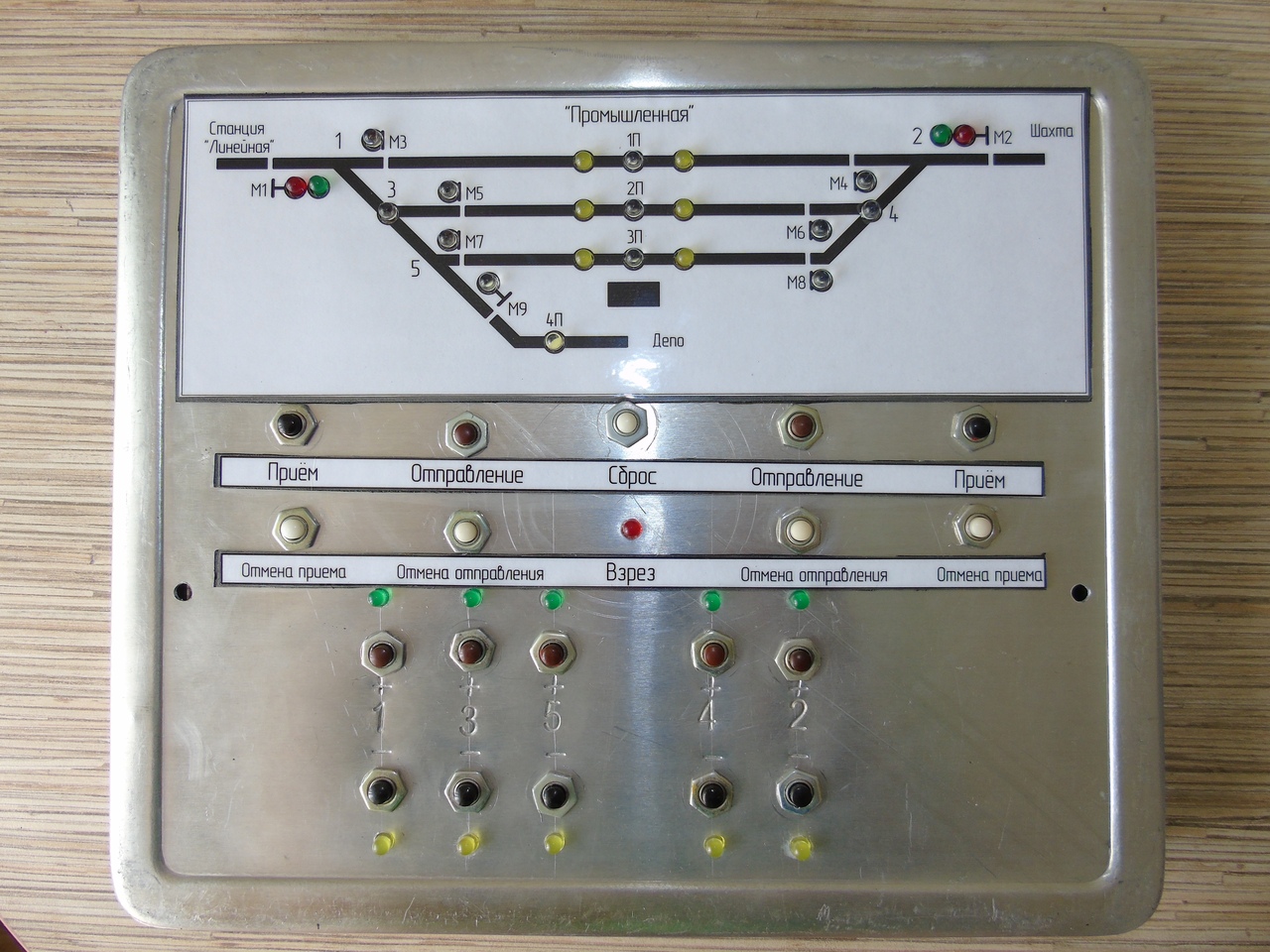

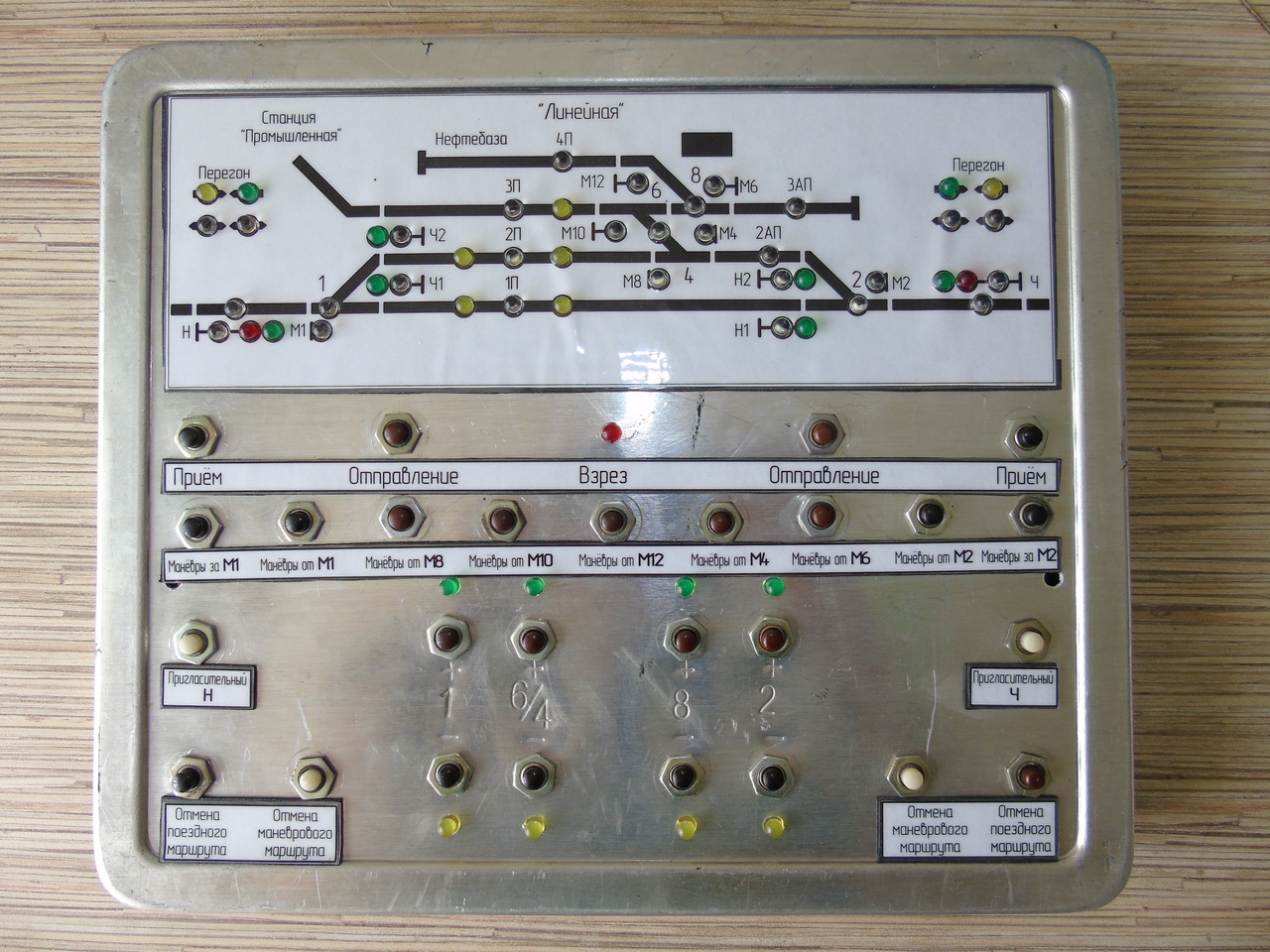

Давно не было никаких новостей, но дело тихонько двигалось. Наконец разрешился вопрос с оформлением пульт-табло. Кривенько, впрочем, как и на настоящих пультах тех лет, где пути лепили из алюминиевых полосок.

Ну и так, несколько фоток.

**Рубильник** · 04.07.2019, 18:25

Наконец нашел способ решения проблемы грязных рельс. Установил повер пак в роковские ЧМЭ3 и М62. Влезло всего два конденсатора по 470мкф, но и этого достаточно, чтобы на мелких загрязнениях и остряках пиковских стрелок поддерживать питание декодера. До этого при малейшем загрязнении пути покатушки превращались в сплошное подталкивание тепловозов.

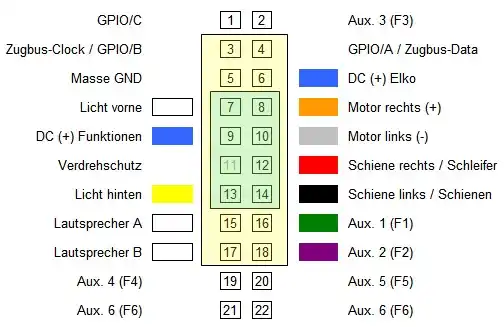

Подключился на 9 и 5 пины через сопротивление в 100ом и параллельно ему диод. Если подключить просто конденсатор, то велика возможность спалить недешевый декодер. А так заряд идет через ограничитель в виде сопротивления, а разряд через диод.

**Deer** · 04.07.2019, 20:15

Цитата:

Сообщение от Рубильник

Наконец нашел способ решения проблемы грязных рельс. Влезло всего два конденсатора по 470мкф, но и этого достаточно, чтобы на мелких загрязнениях и остряках пиковских стрелок поддерживать питание декодера.

Супер! А для макета в масштабе 1:1 (типоразмер RŽD) такое решение подойдёт?

**Рубильник** · 04.07.2019, 21:19

Цитата:

Сообщение от Deer

Супер! А для макета в масштабе 1:1 (типоразмер RŽD) такое решение подойдёт?

Нужен царь-конденсатор!

**Рубильник** · 12.08.2019, 20:42

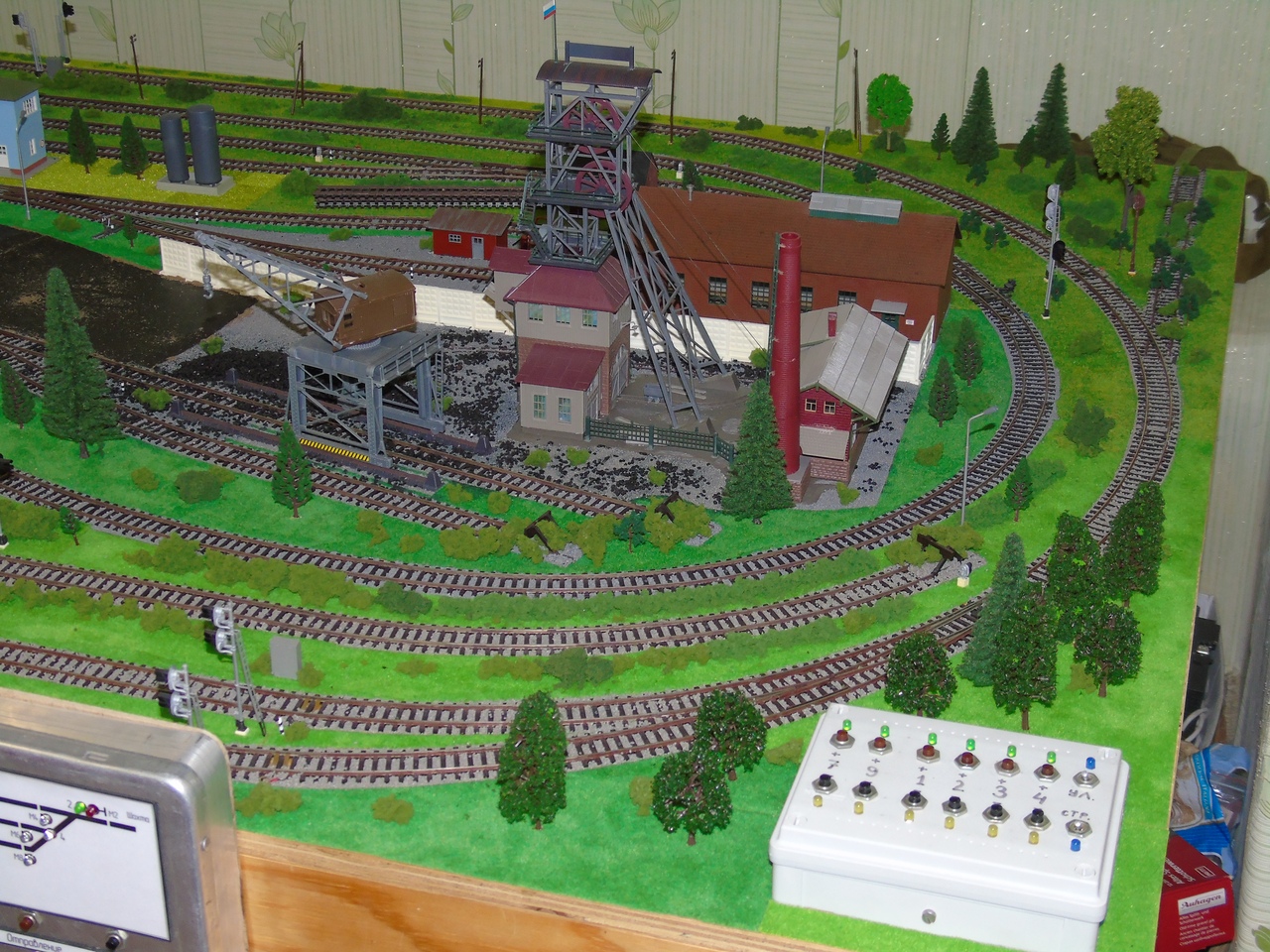

Наконец дошли руки закончить электромонтажные работы.

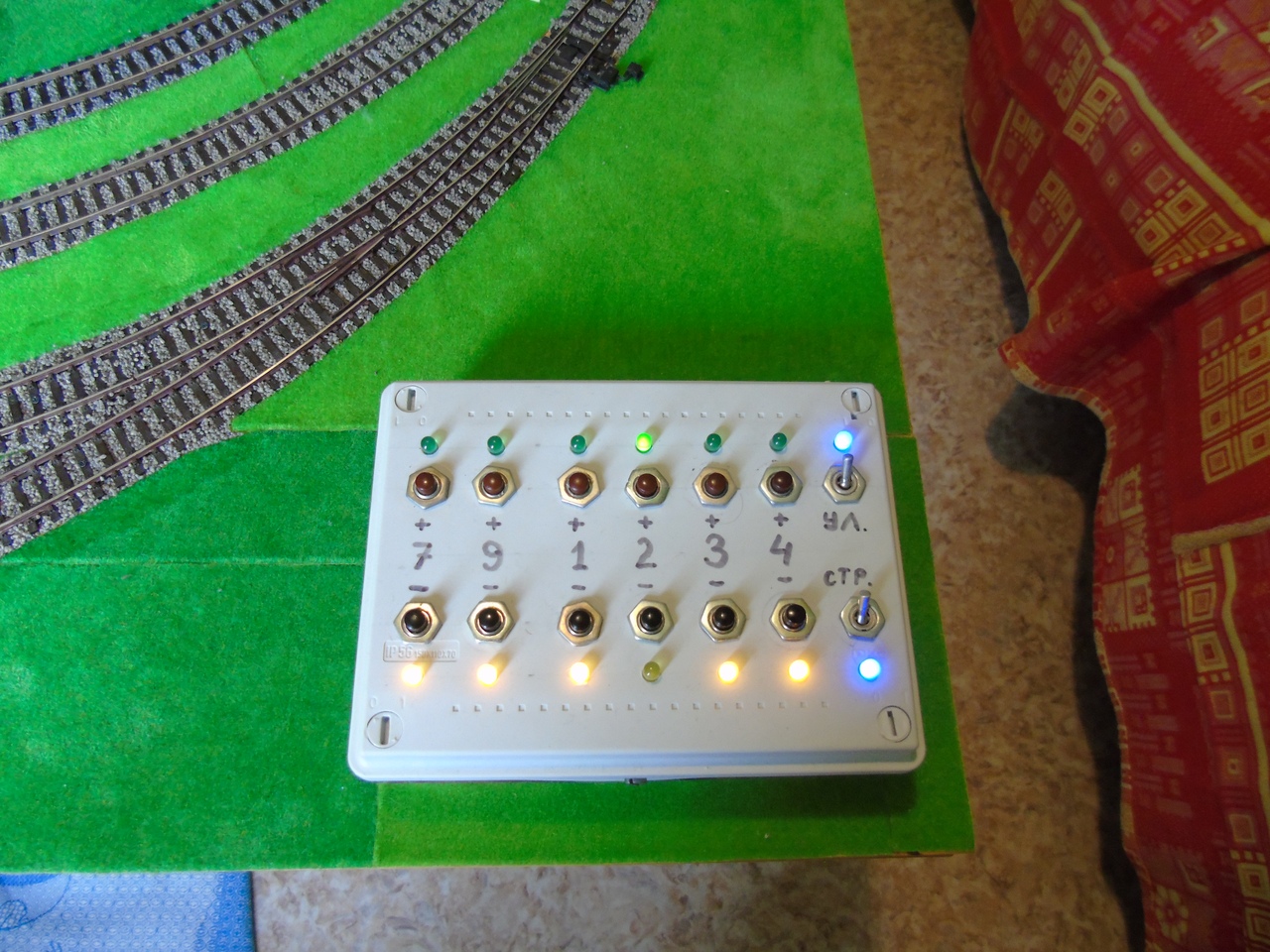

Установлены пульты ДСП. Их распайка довольно долго продолжалась. Прокинуты последние недостающие кабели.

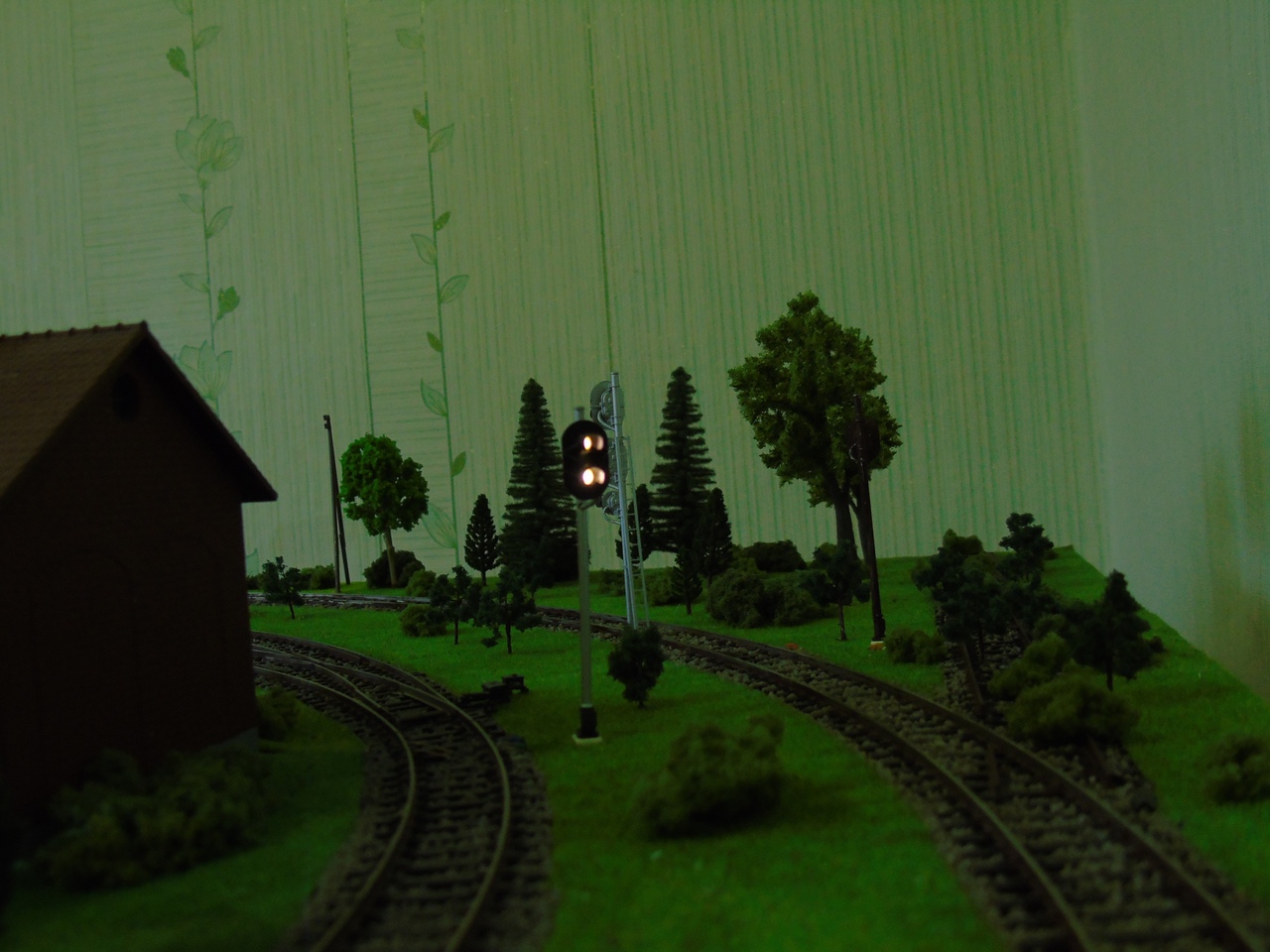

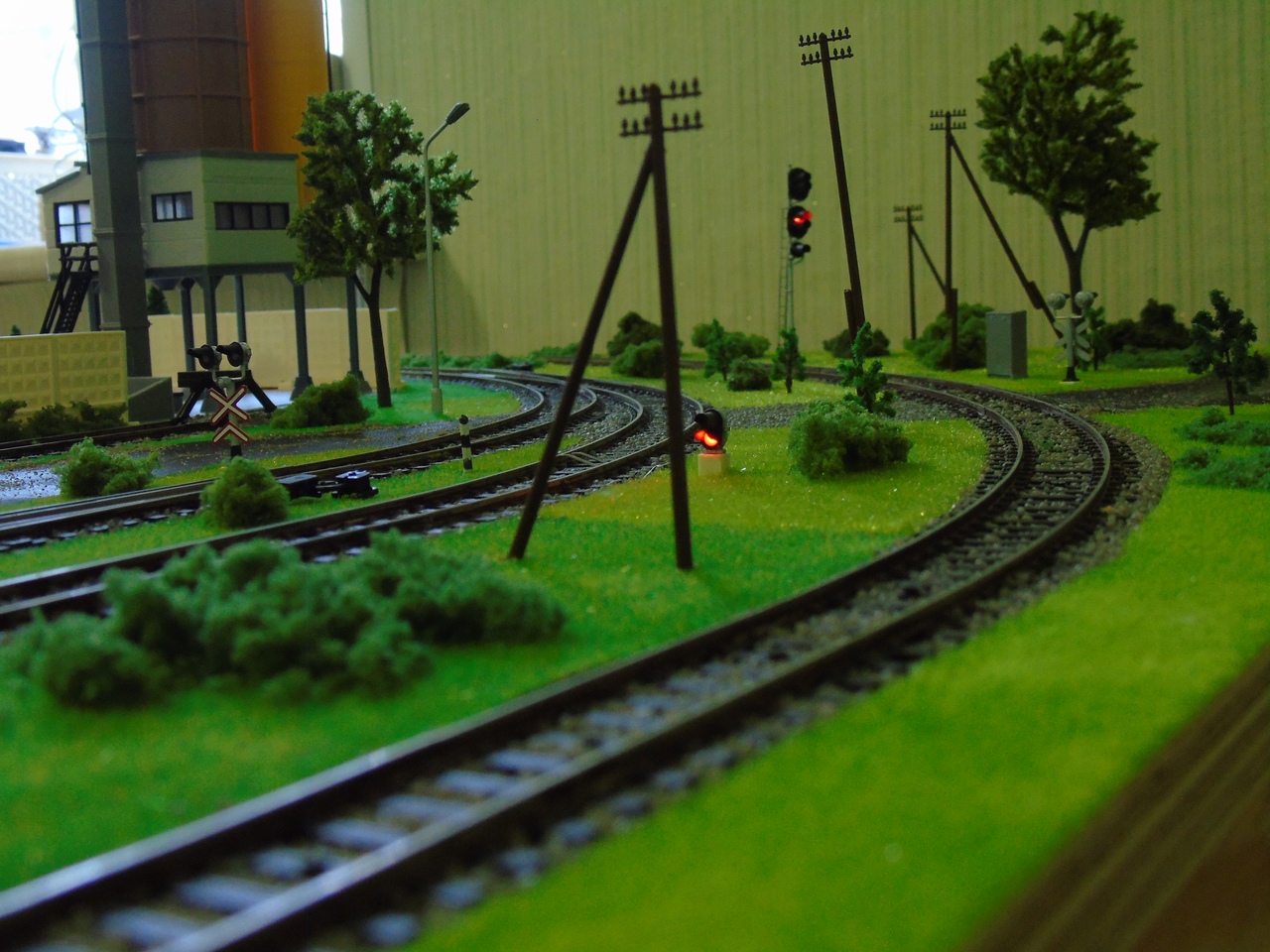

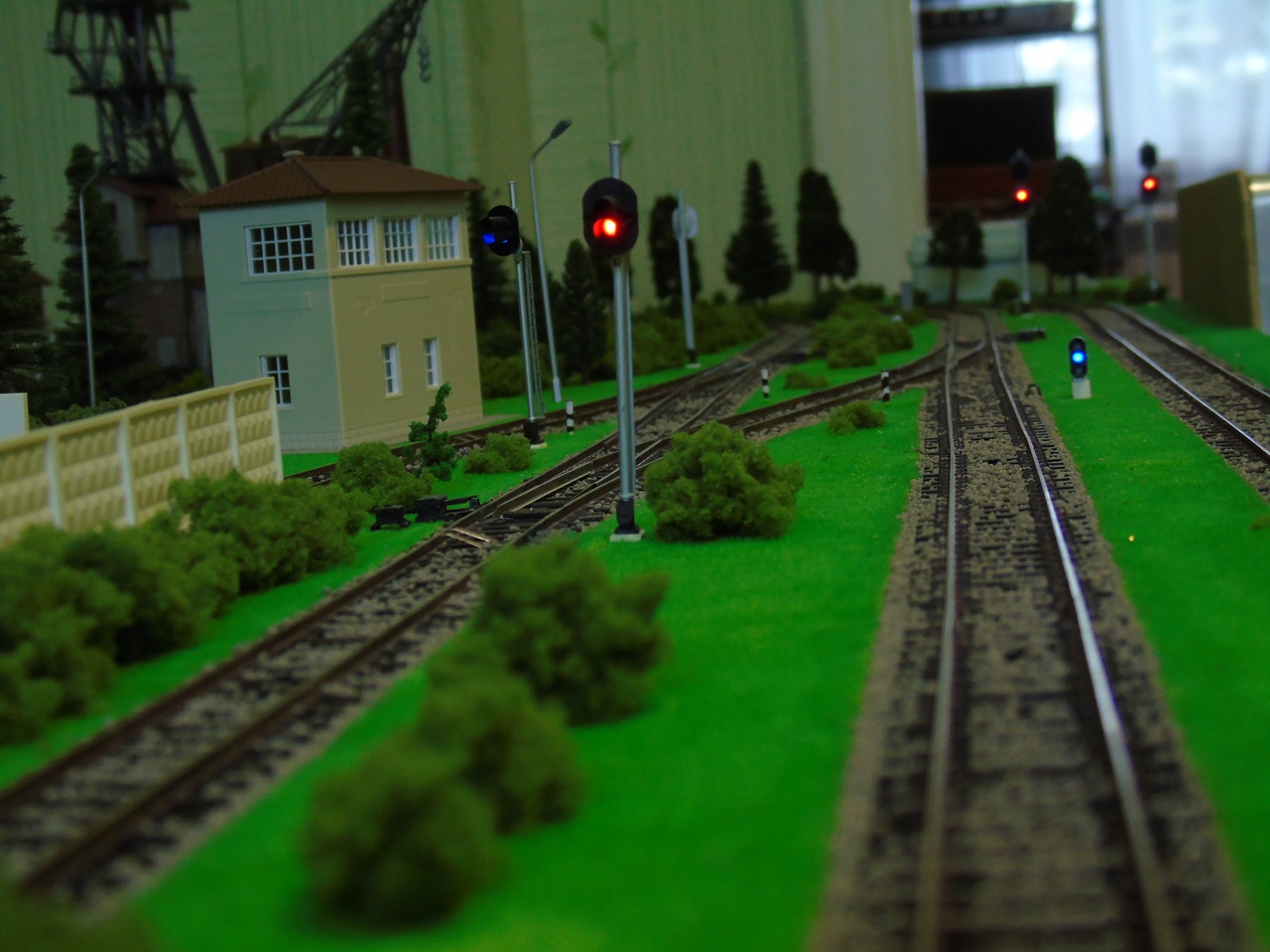

Произведено опробование всех светофоров, устранены многочисленные потери контактов (шлейфы питания светофоров весьма тонкие и очень часто пролетают в клеммник вместе с изоляцией).

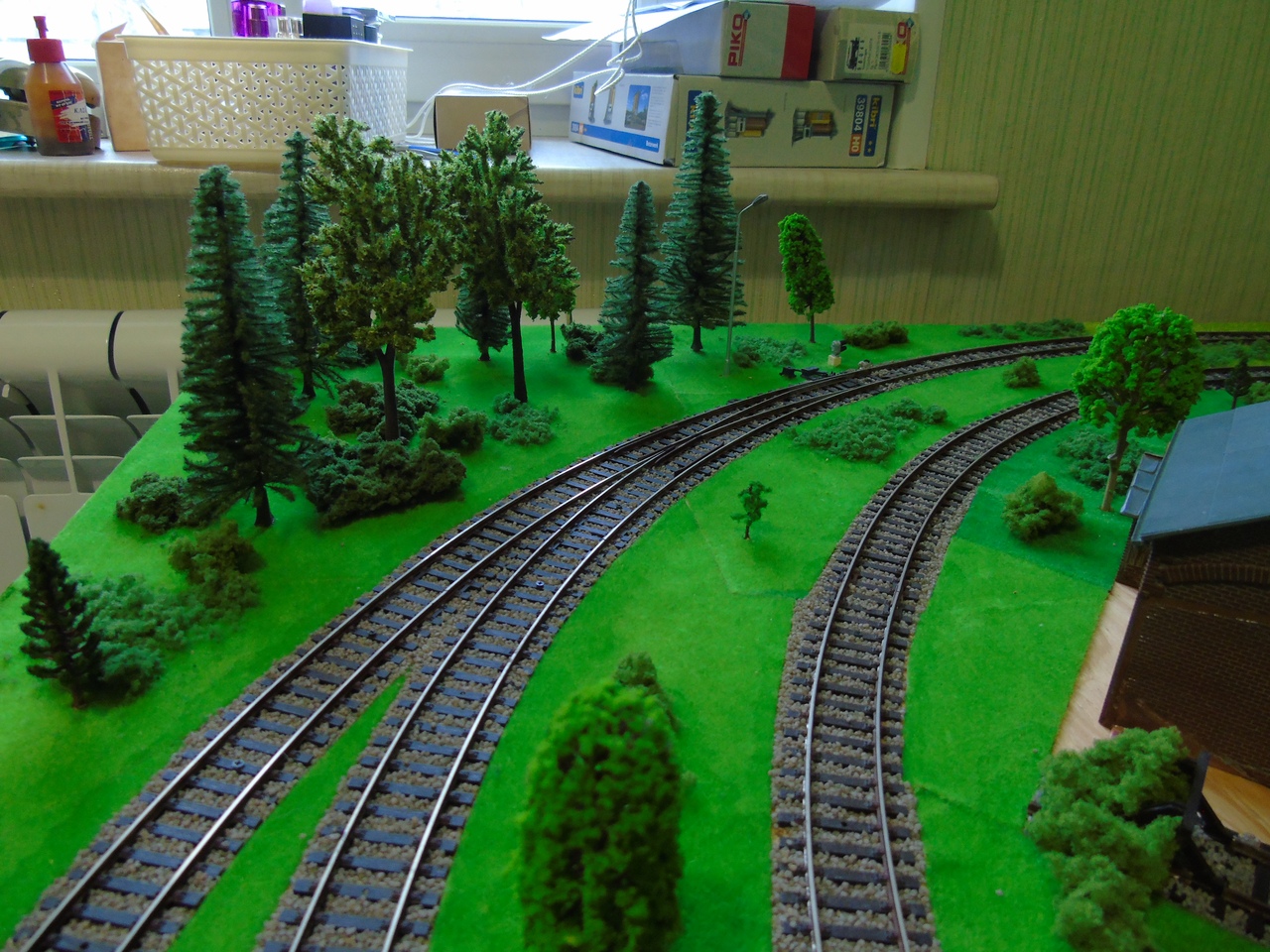

Произведены работы по отсыпке балластом всех путей.

Отсыпана площадка депо и оформлена территория шахты.

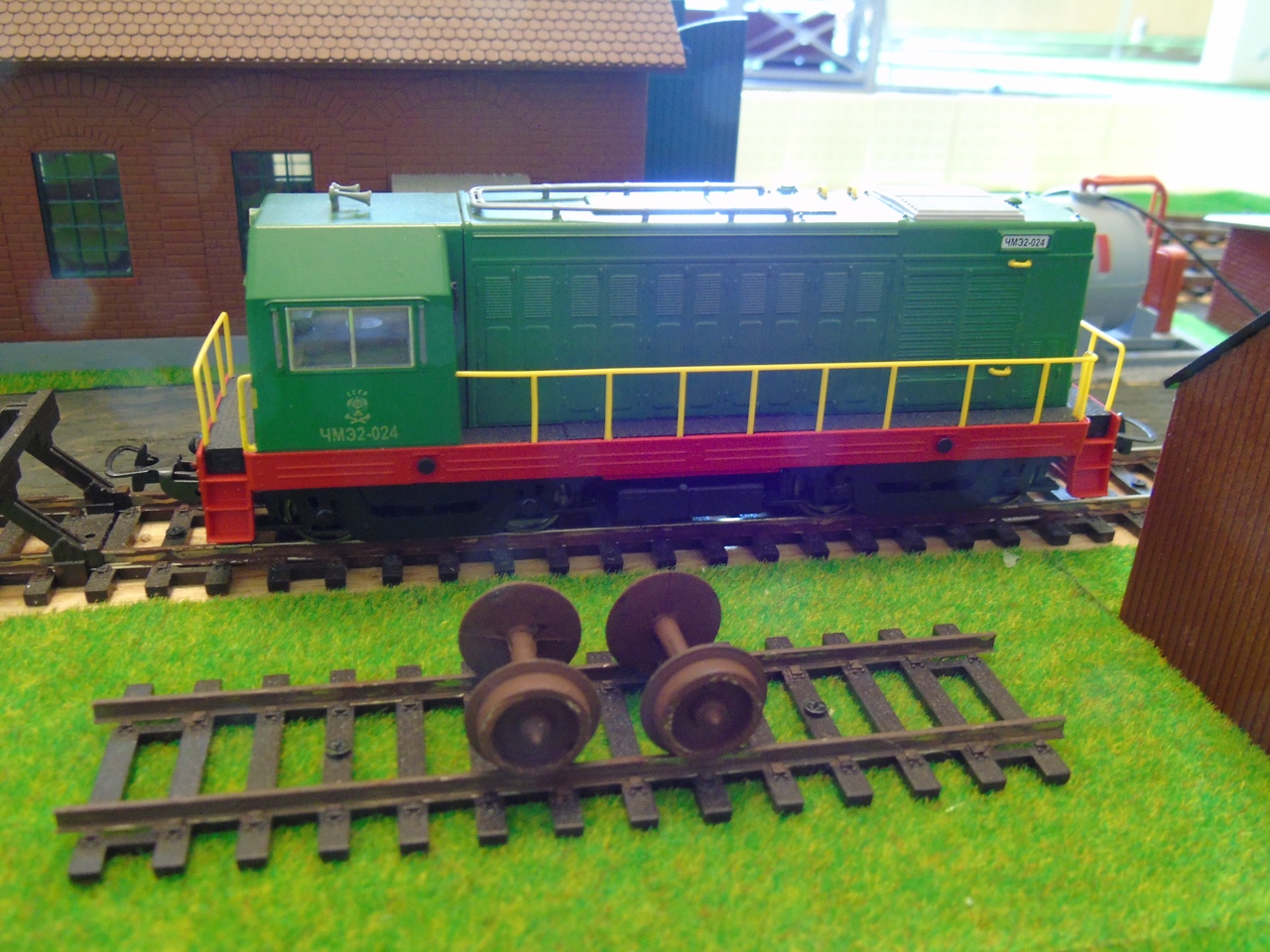

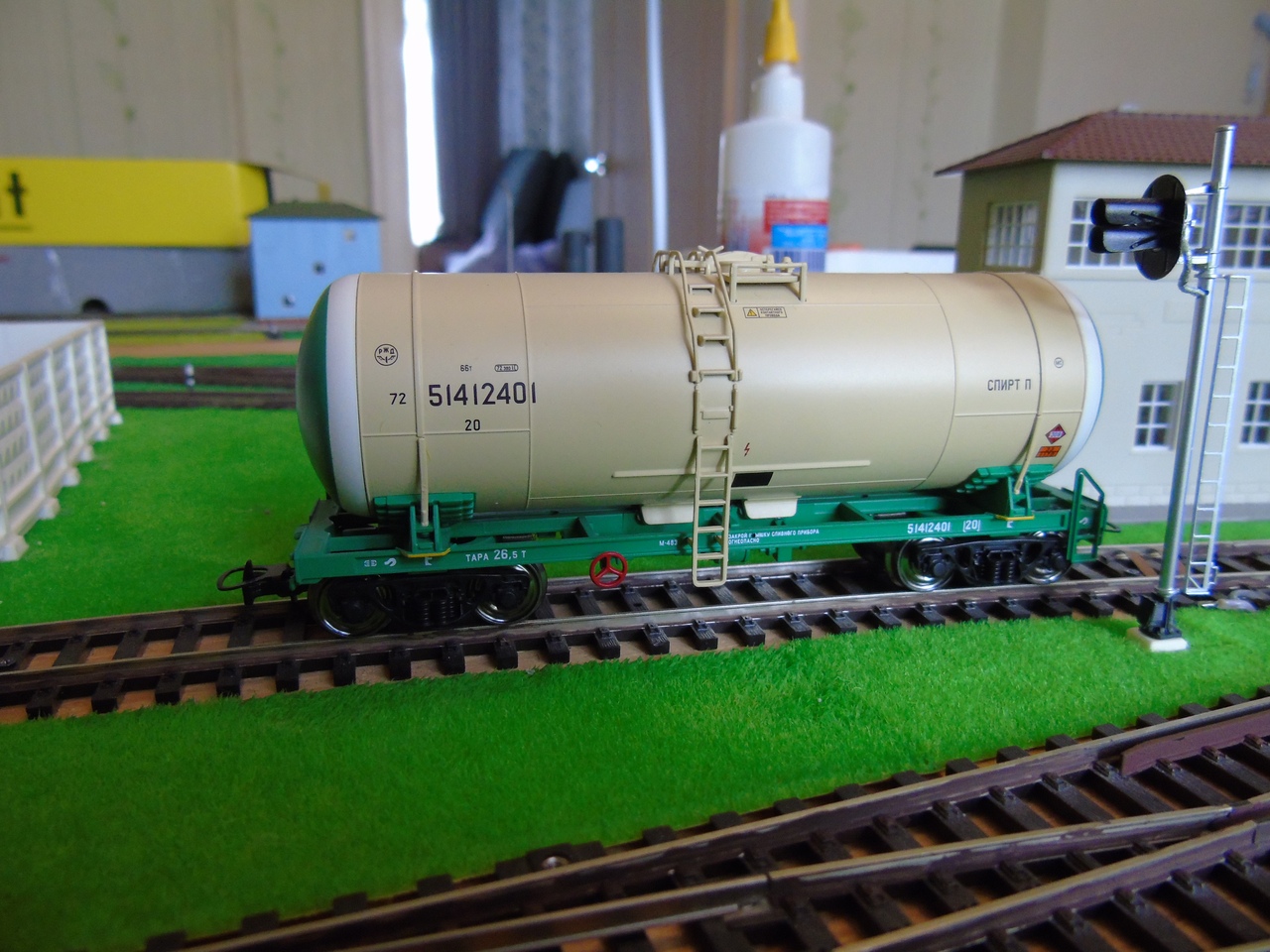

Тепловоз ЧМЭ 2 заменен на ТГК 2, также цистерна и старый полувагон и рефрижераторы заменены на партию крытых и новенький цкментовоз.

**Рубильник** · 17.09.2019, 19:45

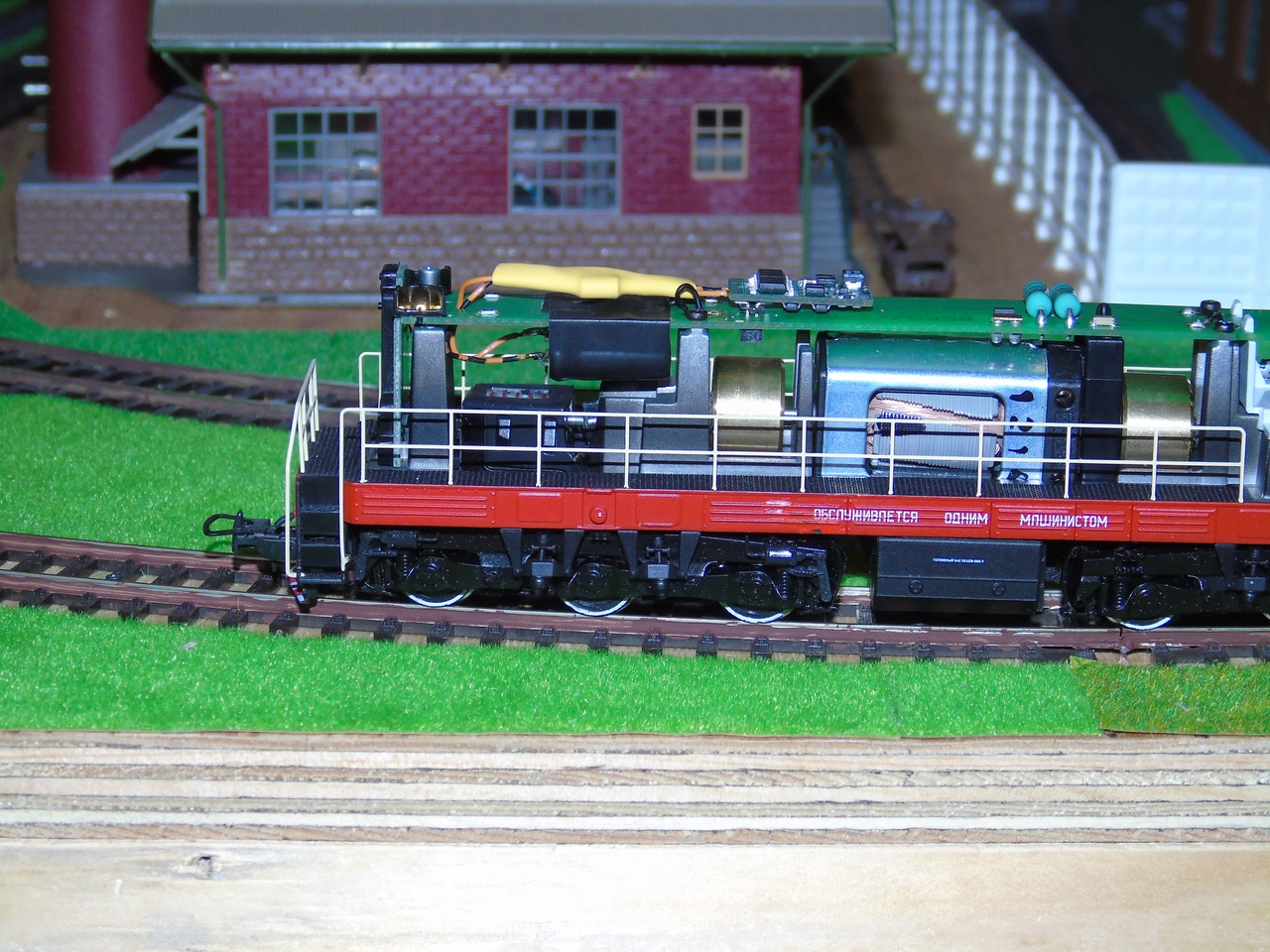

Сегодня наконец инсталлировал декодер в ТГК. При вскрытии был удивлен. Для поддержки питания внутри запихали ионистор на 1 фарад! Да и конструкция ходовой весьма серьезная, не идет ни в какое сравнение со старыми моделями Piko. При пробной поездке по кругу еще и убедился, что моя импровизированная система ЭССО имеет право на жизнь. Нужно допилить прогу и она очень чувствительна к чистоте контакта. А так, две "РЦ" даже пытались работать

**Рубильник** · 29.09.2019, 18:25

https://www.youtube.com/watch?v=H4Yr...ature=youtu.be
Тестирование счета осей. Работает коряво, только на тяжелые единицы. Вагоны прыгают и не участвуют в работе. И пока проблемы со сменой направления счета.

**Александр** · 29.09.2019, 18:39

Рубильник, битая ссылка на Вашу киноленту из контакта.

**Рубильник** · 29.09.2019, 18:55

Цитата:

Сообщение от Александр

Рубильник, битая ссылка на Вашу киноленту из контакта.

Вроде поправил.

**Александр** · 29.09.2019, 19:24

Цитата:

Сообщение от Рубильник

Вроде поправил.

Теперь не фурычит по другой причине:

Цитата:

Видео недоступно.
Автор ограничил доступ к видео.

**Рубильник** · 29.09.2019, 19:47

Цитата:

Сообщение от Александр

Теперь не фурычит по другой причине:

Сейчас уже должно.
Задолбали уже с обновлениями внешнего вида на сайтах, ни одной настройки не сыскать.

А еще я лопухнулся со стрелочной секцией 4/6. Как же она у меня может быть обозначена одной лампой? Стрелки 4 и 6 хоть и спарены, но если считать их общую занятость, то тогда исключены маршруты даже по плюсу обоих. Ну да фих с ним, первая станция, как грица, комом. Хотя... Ведь закос был под старую ЭЦ с местными зависимостями, а там вовсе исключены всякие поползновения в горловине при любом заданном маршруте.

**tiksi** · 01.10.2019, 19:04

Цитата:

Сообщение от Рубильник

Тестирование счета осей.

На каком датчике счетчика осей остановились? Фото посмотреть бы.

**ШНС СЦБ** · 01.10.2019, 21:15

Цитата:

Сообщение от tiksi

На каком датчике счетчика осей остановились? Фото посмотреть бы.

Элементарном, датчик, от слова дать информацию...

**Рубильник** · 02.10.2019, 17:36

Цитата:

Сообщение от tiksi

На каком датчике счетчика осей остановились? Фото посмотреть бы.

Их видно на фото в предыдущих постах. По два лепестка у светофоров.

**Рубильник** · 08.01.2020, 10:33

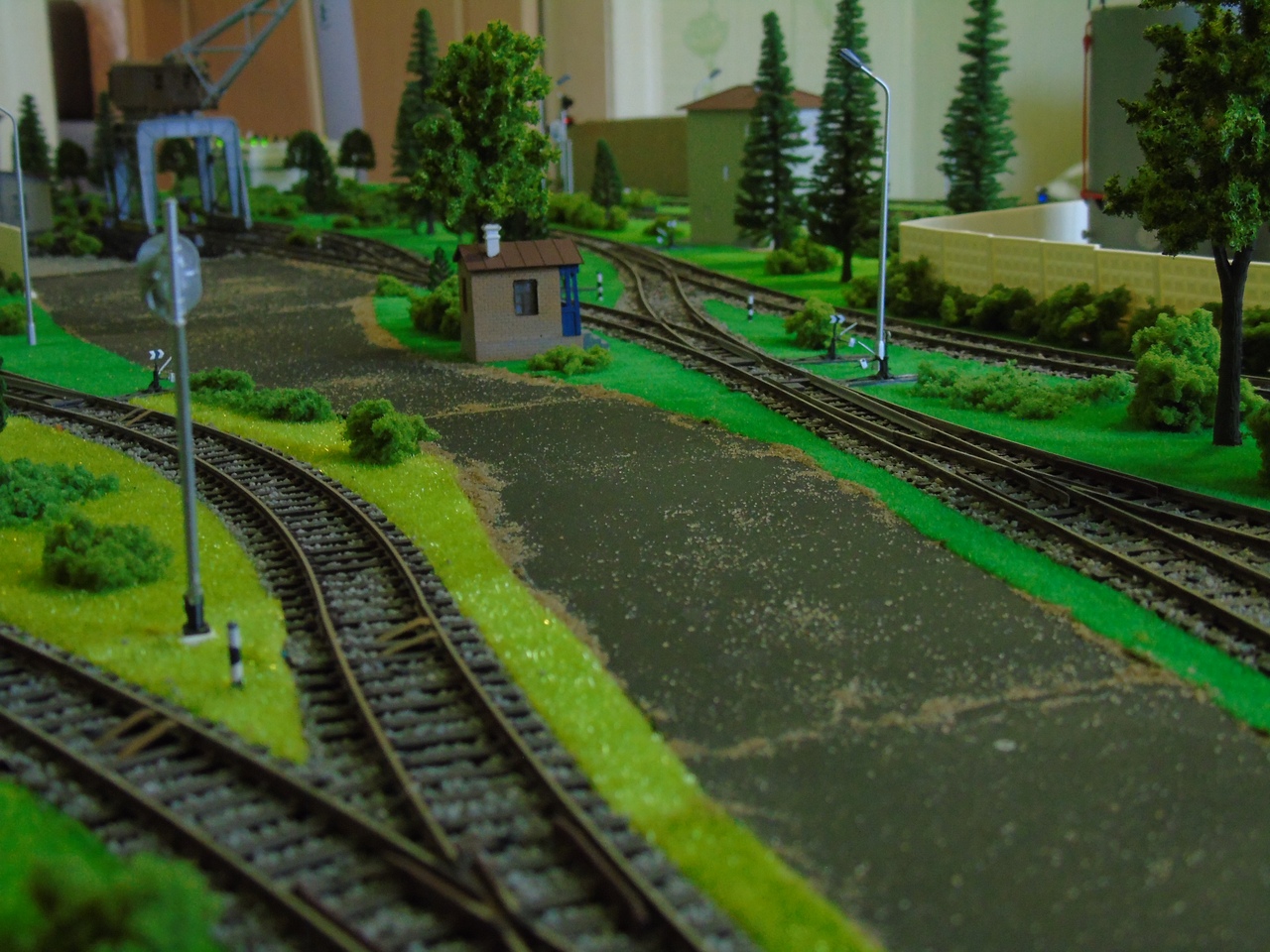

Вот еще немного отчета по макету. Все уже на финишной прямой. Осталось доделать асфальт, засеять флоком травяные маты, решить проблему с покрытием переездов.

Чисто случайно в объявлениях попалась стрелочная будка. А потом глянул свои фотки...
