olega88

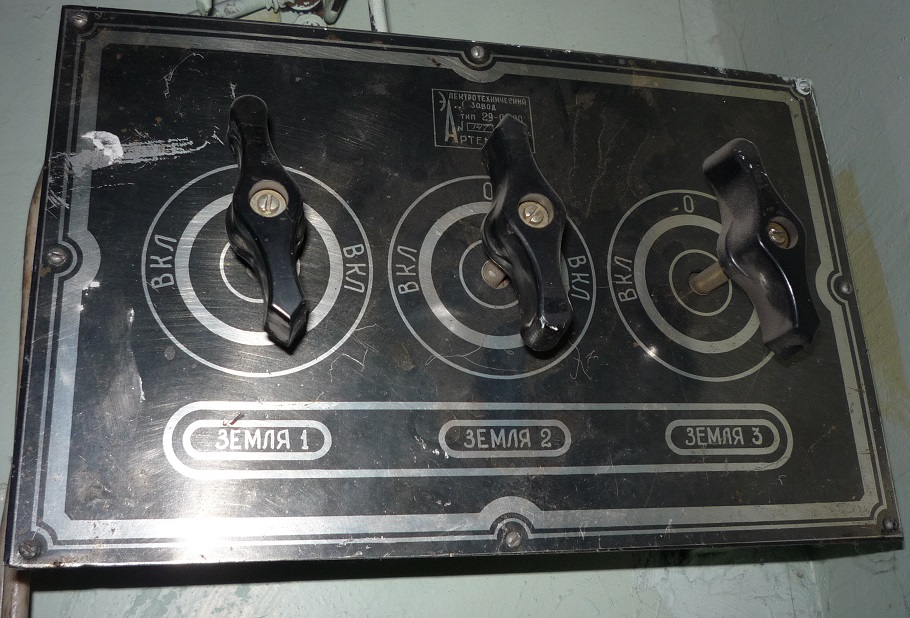

ну и заодно, поясните, что такое "три земли".. я серьёзно

__________________

MediaGet

советую прочитать эти 2 страницы
http://scbist.com/razgovory-obo-vsem...lnikov-10.html
http://scbist.com/razgovory-obo-vsem...lnikov-11.html

MediaGet добавил 06.09.2015 в 15:42
имеется ввиду нулевой рабочий (нейтральный) проводник (N), защитный заземляющий (РЕ) проводник и рабочее (функциональный) проводник соедениямые вместе на щитке 3-х земель.

скобарь74

-защитное
-рабочее
-измерительное заземления...

MediaGet

измерительное заземление это переносное заземление, которое применяется при измерении сопротивления заземляющих проводников

Adagumer

Ух-ты, я такое первый раз слышу!

Поручик

измерительное - не обязательно переносное. может быть и стационарное

Николай Николаевич

В контексте разговора о щитке 3-х земель - речь может идти исключительно о стационарном измерительном заземлении...

MediaGet

если речь идет исключительно о стационарном измерительном заземлении, то зачем оно на щитке 3-х земель и зачем его отключать???

Николай Николаевич

Сам щиток 3-х земель задуман для того, чтобы была возможность отключать любое из 3-х имеющихся заземлений.

Евгений002

-защитное
-рабочее
-измерительное заземления...

Поясните , кто в теме, "на пальцах" как реализуются "в железе" эти три заземления для поста ЭЦ.
"Рабочее" я так понимаю основной внешний серьезный контур со штырями-заземлителями, обвязкой полосой и т.д., а другие два?

12_85_00

Щит заземления для 3-х земель предназначен для подключения защитного, рабочего и измерительного заземления в устройствах связи.

Евгений002

На посту ЭЦ рабочее заземление у СЦБ и устройств связи однозначно общее, и всё же как эти 3 заземления реализуются "в железе"?

Евгений002 добавил 07.09.2015 в 22:11
А как быть с этим: 2.5 Служебно-технические здания сигнализации, централизации и блокировки (СЦБ)

2.5.1 В постах ЭЦ, ДЦ, ГАЦ (горочной автоматической централизации), постах и вышках маневровых районов и др. зданиях СЦБ оборудуют:
- защитное заземляющее устройство;
- два измерительных заземляющих устройства. И-275-00, или оно отменено?

Поручик

Рабочее есть у связистов! У нас ТОЛЬКО защитное и измерительное!!!

Поручик добавил 08.09.2015 в 15:03
Но Мы уже не ставим его, Делаем ГШЗ. Вот в ЭЦ-ТМ на заводе ставят. Им всё равно на ПУЭ и ГШЗ

скобарь74

Вот и я хотел убрать щиток трех земель...На схемах его нет,помню была эпопея по установке-модно что ли было...Лихие люди сп.....вырезали полосу измерительного заземления,КИПу при измерениях оно не нужно...Да,в справочниках такой продукт не нахожу...Вот и родился вопрос к проектировщикам...

Евгений002

Так всё же, согласно И-275-00 на сегодня правильно будет на посту ЭЦ иметь наружный контур защитного заземления 4 Ом при удельном R менее 100 Ом*м плюс 2 штыря измерительных заземлений, установленных геометрически к контуру защитного согласно нормативов для измерительного прибора по измерению заземлений и эти 3 заземления подключаются через щиток 3х земель ( для поста ЭЦ сомневаюсь) или к общей внутренней шине заземления поста ЭЦ??? Плюс к этому-связевой комплект, защитное-общее с СЦБ и дополнительно связевые дополнения???
