У меня вот такой изс:

http://www.proceq.com/ru/produkcija/...ope.html?pqr=5

А ПК - ПК1М №0037. Ужас...

FedToAl

FedToAl добавил 12.02.2016 в 11:58

Доброго времени суток!
Разъясните пожалуйста искровой сварился от тока, куда потечет сигнальный ток и куда тяговый (переменный). И что такое "запирание" трансформатора, каким образом оно происходит?

Александр

Тяга то какая? Если не секрет, конечно.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

FedToAl

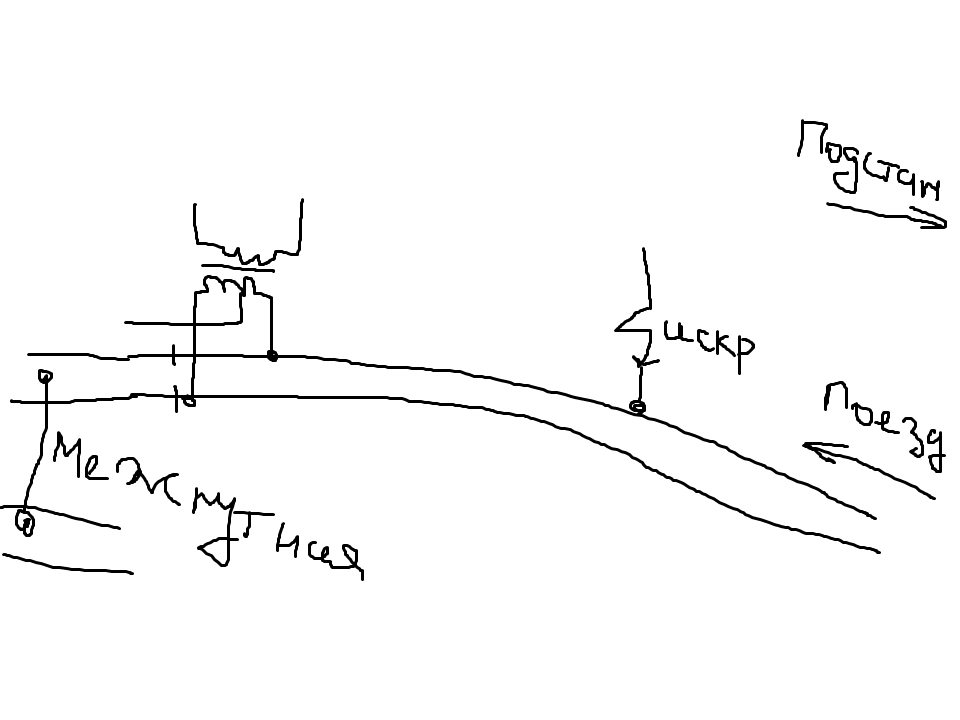

Да забыл указать из-за того что фото вставил текст весь слетел заново уже не так доходчиво описал. Переменная.

Rusimir

FedToAl,
Есть правдивая версия происшедшего подобного случая у других , но для подтверждения ответьте на вопрос , а на этой опоре где сварился искровой к.з не было ? Тяжеловесные поезда проходят ? Балласт какой ? Тип шпал ? Время года ? Опора низкоомная или нет ?

FedToAl

1. не могу знать искровой заменили до меня (думаю нет, перед этим он просто был нагрет сильно снег кидали на него шипел).
2. 6000 тонн не большой уклон по межпутной 120А, на дросселе 70А.
3. Железобетон шпал.
4. На искровом в нарушение еще и помимо опор ферма моста двухпутного.
5. Балласт отличный все остальные опоры в отличном состоянии.

Почему такой вопрос лично у меня? Я не могу сообразить каким образом это произошло (было и перекрытие и иллюминация). Дальше походу движения нейтральные вставки. До подстанции рукой подать току проще по рельсам вернуться чего он туда полез?

Rusimir

Тогда вот вам ответ : рельс находится на хорошей изоляции в виде жб шпал и чистого балласта с промерзшим грунтом и тяговые токи оказываются запертыми в рельсах , по жд пути в подъем идет тяжелый поезд (именно при проходе такого поезда происходит пробой искровика ) и сосет огромный ток поскольку подстанция находится недалеко , опоры землятся на одну рельсовую нить , эта опора имеет хороший контур заземления . Происходит подъем потенциала рельса до напряжения выше пробития ип-3 (600В) поскольку контур на опоре хороший и туда уходит ток с рельса попутно нагревая искровик , далее ток по земле уходит на контур заземления подстанции . При этом на этом блок участке происходит ассиметрия тягового тока с которой дтр справится не в состоянии , в релейной части этого дтр есть дополнительная обмотка которая защищена предохранителем который защищает эту обмотку (пред сгорает поскольку ток небаланса больше чем номинал преда ) и происходит сбой . Вам нужно оторвать все лишнее что подключено к заземлению вашей опоры или посадить землю опоры на среднюю точку дтр если он не далеко .

FedToAl

FedToAl добавил 12.02.2016 в 13:39
Сейчас это АВМ что типа многоразового искрового. Как у чайника нагревается элемент и отключает.

ЭЧ так не считают. Этот случай за все время первый в этом месте и тут что то еще повлияло...

Откуда берется разность потенциалов? Рельс это фаза С, на опорах наведенка от А или Б и от этого пробой? Саму суть понять хочу. Ну нечего там делать фазе С она по рельсам хорошо вернется тем более что их 4 штуки.

Rusimir

Представляете если перепад напряжения продолжительный , что происходит (нелинейный элемент снижает сопротивление искровика тем самым пропуская через себя ток , ток проходит пока есть перепад напряжения , а это продолжительный период за который ток нагревает нелинейный элемент и в результате происходит термический пробой после которого при понижении перепада напряжения между рельсом и опорой изоляционные свойства искровика не восстанавливаются и он работает как уже перемычка) . Наведенка на опоре не дает такого влияния . Ваша опора низкоомная и к тому же на ней сидит металлическая часть моста являющаяся контуром заземления в земле , на эчэ тоже есть фидер отсоса подключенный к отсас дтр , подъездной путь отсоса эчэ и контур заземления эчэ который подключен к фазе с тягового трансформатора . И вот поскольку эчэ рядом , то сопротивление земли между опорой и контуром заземления эчэ для тягового тока очень малое , то есть на ваш искровик приложен весь перепад напряжения от тягового рельса возле опоры до фазы с на трансформаторе эчэ , это до нескольких киловольт . Голыми руками его не брать (опасное место ) . А эчк просто бараны которые могли этого не знать или знали но не хотели переделывать и надо было на них надавить оперируя фактами . Ой , я кажется перепутал авм с искровиком ! Тогда все тоже самое но для искровика на опоре .

Rusimir добавил 12.02.2016 в 14:44
рельс имеет сопротивление и оно больше чем сопротивление земли между той опорой и контуром заземления эчэ , а ток как человек идет по пути наименьшего сопротивления .

shl52

ТП переменного тока заземлена. Основной путь обратного тягового тока по земле. По нормативным документам ДТ-150 допускает асимметрию 12 А. На мой взгляд к перекрытию может привести и переходные процессы в месте плохого контакты. В этом случае ДТ подмагничивается даже от небольших токов утечки на землю через опору.

__________________
Красный. Вижу красный. Поехали? Поехали.

Рома Дрозд

Предположение неточное. Сопротивление рельсов Р-65 - 0,013 Ом*км (длинномеры), а на двухпутном участке они работают в параллель; стало быть, 0,0065 Ом*км.

Алекс.А

Ух ты.... Неуж-то сверх проводники...

shl52

Нормативное сопротивление рельса для 50 Гц по моему 0,8 Ом на км и про дросселя забывать не надо. А вот рядом с тп действительно тяговый ток может не уходить в землю, а наоборот в зависимости от того где поезда на участке.

__________________
Красный. Вижу красный. Поехали? Поехали.

FedToAl

Спасибо, картина более менее понятна. С трансом тоже понял как подмагничивается (нет такого понятие как запирание). Последнее не могу понять... С фазой С ясно ищет путь назад, а вот с опоры что лезет к земле если это не наведенка от А или Б? Отчего потенциал появляется? Пишут про пробой изоляции от металлических деталей опор к арматуре опоры, хорошо. Но ведь там же изоляторы от КС...

Рома Дрозд

Это классическая сказка от СЦБиста для отмазки на повреждении.
