Фикс

В этой лампе 5 светодиодов, а корпус как радиатор.

NikoS

Ладно, вопрос другой - как у таких "ламп" в сочетании со стандартными светофильтрами будет со спектром свечения?
(Как-то раз пытался ставить в желтые ПТФ машины светодиодные лампочки, так ПТФ в итоге светились салатно-зеленым светом, пришлось вытаскивать.)

17845

Со стандартными (стеклянными или поликарбонатными) - никак. Состав материала (пластика) менять надоть, да и геометрия линзы (внешней) с ГОСТом никак в этом случае не бьются. На РОСАТе пытаются что-то наколбасить в этом плане, но будем посмотреть , как говорят в одном южном городе. Возможно будут установлены несколько мощных светодиодов в корпусах определённой формы , благодаря расположению их световых осей будет формироваться световой поток (соответствующий ГОСТу), тогда внешняя линза "отмирает", будет просто позрачный колпак, ну по типу переездных головок. Пока это предположения.

NikoS

Тогда может проще уже сделать хитрые цветные модули с линзами Френеля (по типу СССМ) под разъем ламподержателя? При этом предписать замену линзового комплекта на поликарбонатный колпак.

Ну то есть, так мы вернулись к нашим СССМ, забить, и не заморачиваться.


Кстати, раз уж снова подняли эту тему. Видел как-то обсуждение про день/ночь и ДСН при светодиодной оптике - к каким выводам в итоге пришли?

Макс - МЖД

Ну у меня например день/ночь на Нижегородских модулях реализован - правда не сильно заметна разница...ДСН не делаем - было указание (надо поискать) о том, чтобы не применять при ССС ДСН

17845

[quote=NikoS;172606]Тогда может проще уже сделать хитрые цветные модули с линзами Френеля (по типу СССМ) под разъем ламподержателя? При этом предписать замену линзового комплекта на поликарбонатный колпак.

Похоже, что к этому и идёт, хотя цена вопроса.........

Юстас

Для РЖД лампу не сделать НИКОГДА. Потому, что:
1. Вы видели размеры модулей ССС? А ведь они таковы потому, что там напихано элементов защиты для безопасной работы ... как вы в лампу это всё хотите пристроить? Ну, если рядом со светофором ящик с устройствами защиты поставить, тогда - да, может быть получится ... может быть ... Но это будет уже не просто замена лампы, а замена с элементами гимора ... Однако это половина беды, читай п.2.
2. Линзовый комплект делался под лампу накаливания с её спектром излучения. И оно всё вместе работает. Когда появляется светодиод - характеристики становятся другими ... Глазом не отличить, но приборы различают! И подогнать под ответ не получится. Разве что требования РЖД изменятся, но это утопия.

А вот для промтранспорта такую лампу сделать можно ... если промтранспорт не будет цепляться за требования РЖД ...

__________________
"После игры короля кладут в тот же ящик, что и пешку"

17845

На путях необщего пользования световые сигналы должны соответствовать действующим нормам (ГОСТ и НБ ЖТ) так что, так....
А замену сделают, вернее уже пытаются, цена ж вопроса во скольки раз изменится? Вот и считай, а надёжность и прочая , так хто из минетжеров этим заинтерисуется? Главное економическая выгода (для кого -не знаю)

Юстас

Сделают, если "родится" светодиод - точная копия нити накаливания и по спектру и по размерам и по силе света ... фокус линзы - это точка, или приближенный к ней габарит. Так что не катит по-любому ... светодиод, оказавшийся в фокусе, даст нужную характеристику по углу рассеивания, а боковые "испортят малину" ...

Юстас добавил 09.10.2013 в 12:20
Можно к существующим светодиодам подобрать цветную линзу Френеля (изобрести). Но тогда придется в ЛК выкорчевывать внутреннюю линзу (в существующем светофоре, который уже N - лет в эксплуатации) ... тогда и модуль ССС можно поставить, попроще будет.

__________________
"После игры короля кладут в тот же ящик, что и пешку"

17845

Почему-то не получается у них цветная линза Френеля для красного цвета и,кажется, лунно-белого.

Юстас

Истинно так ...

Юстас добавил 09.10.2013 в 13:52

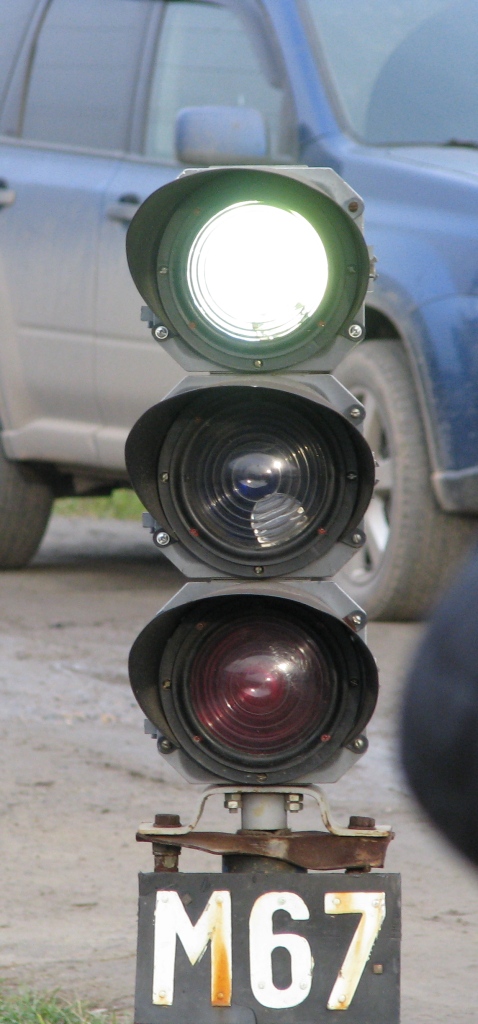

Для лунно-белого подобрать белый светодиод непросто ... но можно: На фото опытный образец светодиодной лампы в ЛК, на одной из станций ж.д.


Юстас добавил 09.10.2013 в 14:46
Ну, тогда и синий сигнал ...


Юстас добавил 09.10.2013 в 14:48

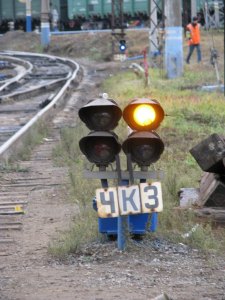

И жёлтый до кучи ...

__________________
"После игры короля кладут в тот же ящик, что и пешку"

Юстас

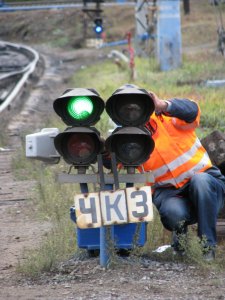

Ну и зеленый, как без него-то ...

__________________
"После игры короля кладут в тот же ящик, что и пешку"

Макс - МЖД

светофильтр я так понимаю вылетает из ЛК?

Юстас

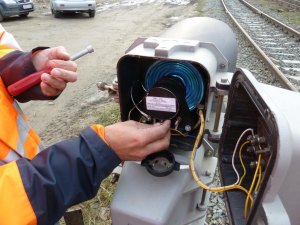

Нет, всё остаётся как было. Лампа вынимается, держатель лампы убирается (можно там же оставить, в сторону только отвести и лампочку внутри головки оставить ... мало ли ...)


Юстас добавил 09.10.2013 в 16:03

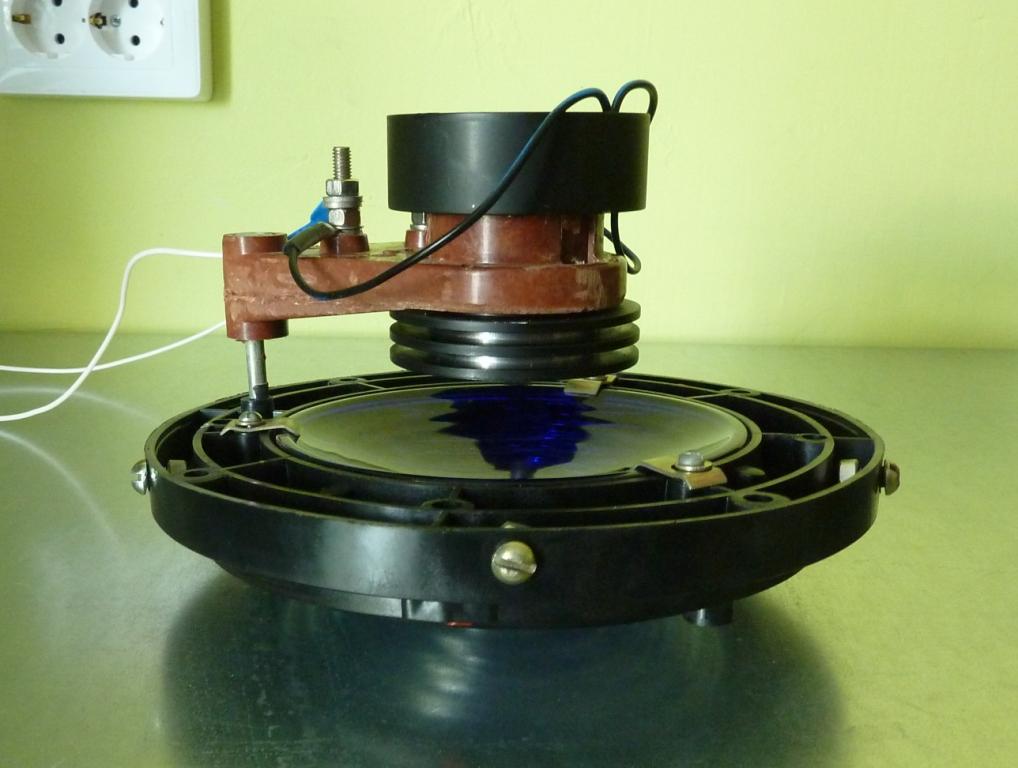

Вот так выглядит в карликовом КЛК


Юстас добавил 09.10.2013 в 16:04

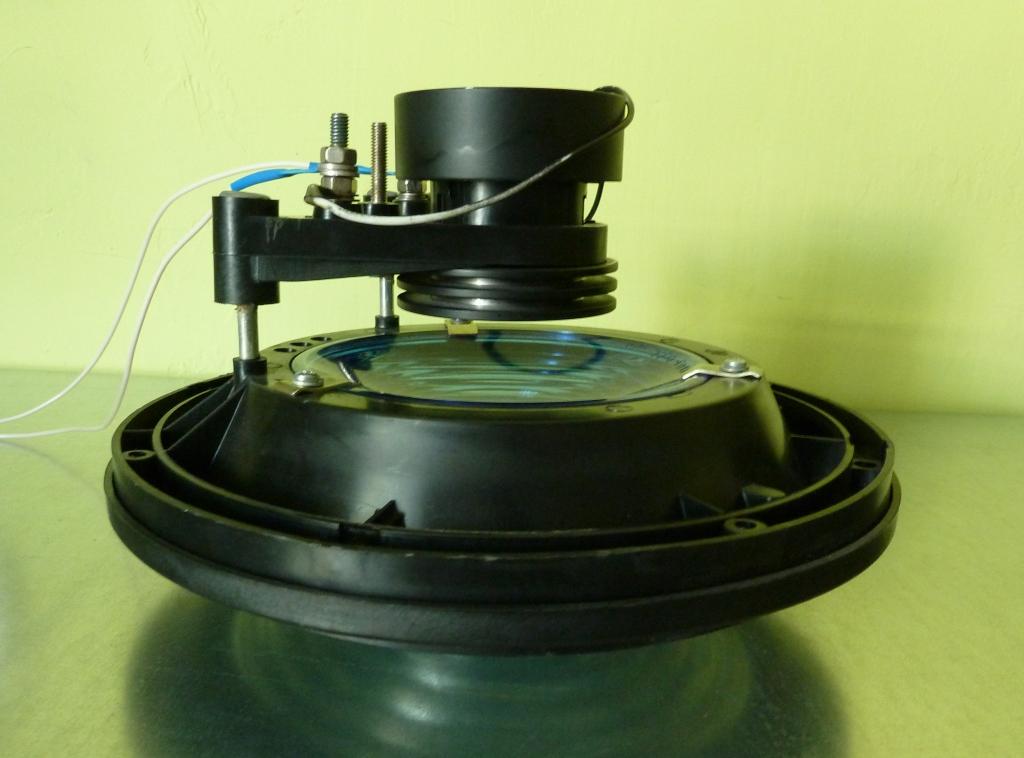

А так в мачтовом КЛМ

__________________
"После игры короля кладут в тот же ящик, что и пешку"

17845

А юстировку всего этого безобразия ШН делает на поле?
