**Витос** · 19.07.2012, 21:36

Цитата:

Сообщение от Rafa

А есть у кого нибудь фотка, где на входном имеется дополнительная головка с белым показанием в сторону перегона (используется при МУ стрелками).

Это необходимо для подталкивающих локомотивов.

**Rafa** · 19.07.2012, 21:41

Возможно.
Согласно ЭЦ-8, белое показание на входном в сторону перегона включается при МУ стрелками горловины.

**Витос** · 19.07.2012, 21:43

Цитата:

Сообщение от Rafa

Возможно.
Согласно ЭЦ-8, белое показание на входном, в сторону перегона включается при МУ стрелками горловины.

В РУ 30-80 есть картинка и описание такого входного. Страницу не помню.

**Rafa** · 19.07.2012, 21:50

Витос,
А разве подталкивающий локомотив, выезжает на перегон не по разрешающему показанию выходного светофора?

**Sama Y** · 19.07.2012, 21:55

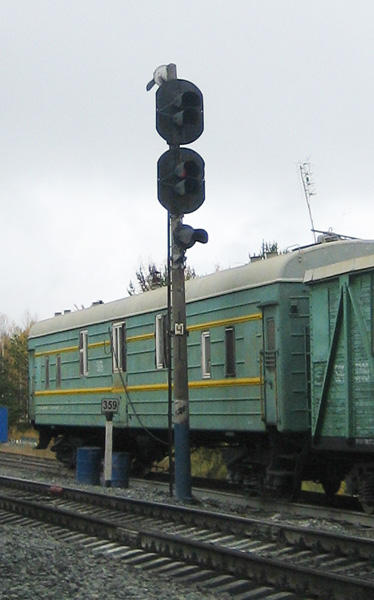

вот только такую фотографию нашла:

еще недельку постоит, наверно )))

**Rafa** · 19.07.2012, 21:57

Sama Y, это оно.

**Витос** · 19.07.2012, 22:00

Цитата:

А разве подталкивающий локомотив, выезжает на перегон не по разрешающему показанию выходного светофора?

Ведь мы уже говорим о входном, не так ли? Так вот дополнительный маневровый светофор на входном с одним лунно-белым показанием в сторону перегона крепится внизу металлической мачты входного и предназначен для подталкивающего локомотива поезда, прибывающего на станцию.

**Sama Y** · 19.07.2012, 22:04

при системах ЭЦ без маневровых сигналов (ЭЦ-2, ЭЦ-8, например) по этой головке осуществляются маневры с выездом на перегон

**Rafa** · 19.07.2012, 22:05

Цитата:

крепится внизу металлической мачты входного и предназначен для подталкивающего локомотива поезда, прибывающего на станцию.

А на фотки видно что дополнительная головка крепится в самом верху мачты.

**Витос** · 19.07.2012, 22:10

Цитата:

Сообщение от Sama Y

при системах ЭЦ без маневровых сигналов (ЭЦ-2, ЭЦ-8, например) по этой головке осуществляются маневры с выездом на перегон

Наташенька, ты путаешь: есть белая головка на входном, которая повернута на станцию-это твой случай, а мы говорим о маневровом, совмещенном со входным, головка которого смотрит на перегон. В РУ30-80 есть оба случая.

Витос добавил 19.07.2012 в 22:10

Цитата:

Сообщение от Rafa

А на фотки видно что дополнительная головка крепится в самом верху мачты.

Разберитесь: чего конкретно хотите? Вопрос был о голове в сторону перегона, а рассуждаете о голове в сторону станции-она то и висит вверху.

**Sama Y** · 19.07.2012, 22:10

Витос,
Rafa говорил про

Цитата:

Согласно ЭЦ-8, белое показание на входном в сторону перегона включается при МУ стрелками горловины.

вот я такой светофор и выложила
станция на ЭЦ-8

спорить не буду

**Витос** · 19.07.2012, 22:11

Вот как был поставлен вопрос:

Цитата:

Сообщение от Rafa Посмотреть сообщение
А есть у кого нибудь фотка, где на входном имеется дополнительная головка с белым показанием в сторону перегона (используется при МУ стрелками).

**Rafa** · 19.07.2012, 22:15

Витос,
с самого начала я говорил о дополнительной головки на входном светофоре. Фотка которую выложила
Sama Y

**Витос** · 19.07.2012, 22:18

Четкость выражения мыслей есть залог успеха.

**Rafa** · 19.07.2012, 22:34

Витос,
Видел в РУ30-2005 эту головку в низу мачты входного.
Хочу поинтересоваться каким образом включается на ней белый огонь?

19.07.2012, 21:41	#92 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	Возможно. Согласно ЭЦ-8, белое показание на входном в сторону перегона включается при МУ стрелками горловины.
	Цитировать 1

19.07.2012, 21:50	#94 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	Витос, А разве подталкивающий локомотив, выезжает на перегон не по разрешающему показанию выходного светофора?
	Цитировать 1

19.07.2012, 21:55	#95 (ссылка)
Sama Y )) Регистрация: 22.02.2010 Адрес: Екатеринбург Сообщений: 2,535 Поблагодарил: 2253 раз(а) Поблагодарили 1401 раз(а) Фотоальбомы: не добавлял Записей в дневнике: 6	вот только такую фотографию нашла: еще недельку постоит, наверно )))
	Цитировать 0

19.07.2012, 21:57	#96 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	Sama Y, это оно.
	Цитировать 1

19.07.2012, 22:04	#98 (ссылка)
Sama Y )) Регистрация: 22.02.2010 Адрес: Екатеринбург Сообщений: 2,535 Поблагодарил: 2253 раз(а) Поблагодарили 1401 раз(а) Фотоальбомы: не добавлял Записей в дневнике: 6	при системах ЭЦ без маневровых сигналов (ЭЦ-2, ЭЦ-8, например) по этой головке осуществляются маневры с выездом на перегон
	Цитировать 0

19.07.2012, 22:15	#103 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	Витос, с самого начала я говорил о дополнительной головки на входном светофоре. Фотка которую выложила Sama Y
	Цитировать 1

19.07.2012, 22:18	#104 (ссылка)
Витос Регулировщик-любитель Регистрация: 13.04.2009 Сообщений: 5,099 Поблагодарил: 853 раз(а) Поблагодарили 1162 раз(а) Фотоальбомы: 23 фото Репутация: 1346	Четкость выражения мыслей есть залог успеха. __________________ Если проблему решить можно — не стоит о ней беспокоиться, Если проблему решить нельзя — беспокоиться бесполезно. Далай-Лама XIV. Что было, то и будет, и что делалось, то и будет делаться, и нет ничего нового под солнцем. Бывает нечто, о чем говорят: "смотри, вот это новое"; но это было уже в веках, бывших прежде нас. Книга Екклесиаста [9:10]
	Цитировать 0

19.07.2012, 22:34	#105 (ссылка)
Rafa V.I.P. Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	Витос, Видел в РУ30-2005 эту головку в низу мачты входного. Хочу поинтересоваться каким образом включается на ней белый огонь?
	Цитировать 1
