СУНДЕТОВ

Cтавте какой у вас по схеме, потребителей не много.

Суховерша Алексей

Столкнулся с ситуацией, когда при такой схеме (только тран-с и выпрямитель могут быть другого типа) проектировщики далее в различные нагрузки тыкали предох-ли 1, 2, и 3А. Поэтому мне кажется, что данный предохранитель не должен превышать номинальный ток вторичной обмотки транс-ра и быть не больше номинального тока диодов в выпрямителе. А также обеспечить селективность. Или здесь параметры выпрямителя по току можно не учитывать? Подскажите.

Александр

Всё предыдущее, а также быть не более 3А при монтаже проводом 0,5м2 или постовым кабелем с диаметром 0,8 или 0,9;
и не более 5А при проводе 0,75мм2 и кабеле диаметром 1мм2

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

СУНДЕТОВ

Все может быть и БВ и БП-3.У БП-3 внутри есть
комплект на КЦ-402, ток у которой около 0,5А.

Igorun

Рацпредложения за 1 квартал.

Вложения

KZD.doc (405.0 Кб, 519 просмотров)

__________________
Каждому человеку свойственно ошибаться, но никому, кроме глупца, не свойственно упорствовать в ошибке.
Аристотель - (384 -322 гг. до н. э.)

СУНДЕТОВ

Jgorun сотое юбилейное !

Marseek

Часто, ради того что-бы увеличить запас кабельной жилы в ПЯ (путевой ящик) делают так называемую пружину. Несколько раз это явилось причиной облома жилы. Если делать оборотов по 6, то как-раз и появляется эффект пружинности. При больших скоростях прохода поезда, жила просто обламывается в точке наибольшего напряжения, а это как-раз под шайбой. А бокорезы здесь не при чем.

led

ИМХО.
Голословные утверждения.

СУНДЕТОВ

Изменение питания огней входных свет. Разнос контактов согласно ГТСС 1247/1125 от 87г и включение предохраниелей для защиты при
КЗ в цепи,так как в ПРББ тоже выход без преда.

Миниатюры



partisanen

Приветствую,Коллеги. Могу поделиться рацухой стенда для тех кто в КИП работает,стенд для проверки блоков выдержки времени на компе,экономит кучу времени и сил. и для линейных- приблудой для прозвонки кабеля емкостью до 24 пар в одно лицо.

СУНДЕТОВ

И что за бабки? Скидывай не думай,кому надо возмет.Прозвонка, схемка когда-то была на Радио.

partisanen

да какие бабки,о чем речь.

partisanen добавил 21.06.2011 в 10:00

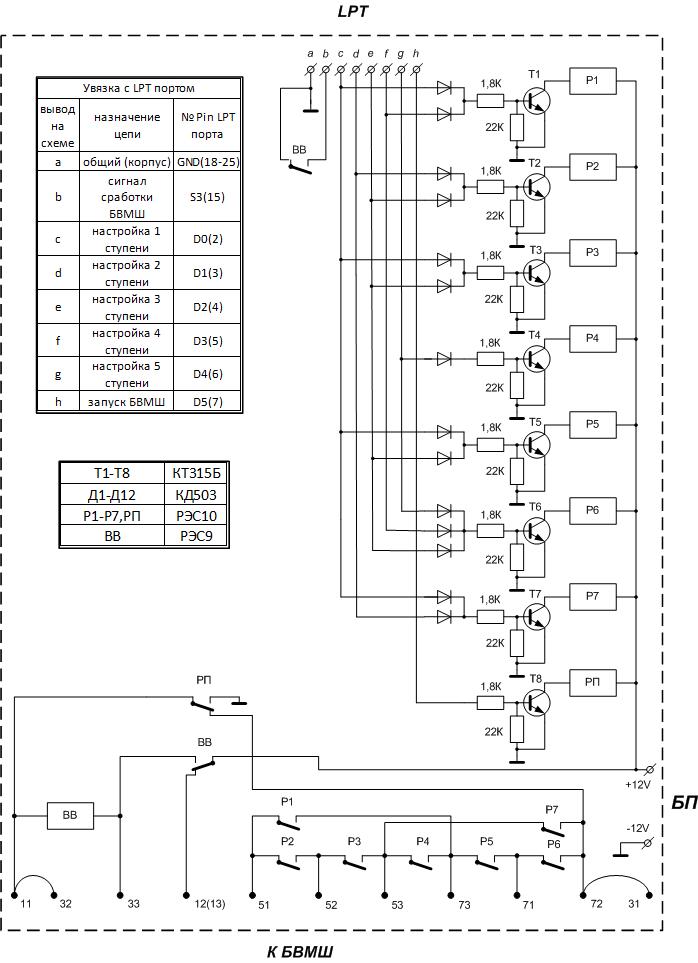

стенд для проверки БВВ и БВМШ,схема и программка

partisanen добавил 21.06.2011 в 10:01
http://scbist.com/scb/uploaded/7304_программка + схема бвв бвмш стенд.zip

partisanen добавил 21.06.2011 в 10:02
http://scbist.com/scb/uploaded/7304_блочная колодка.vsd

прозвонка кабеля

partisanen добавил 21.06.2011 в 10:05


partisanen добавил 21.06.2011 в 10:07


partisanen добавил 21.06.2011 в 10:11
принципиальная схема



partisanen добавил 21.06.2011 в 10:12

СУНДЕТОВ

Для путей где долго простайвают составы, включение БКТ для
исключения подгара контактов ТШ, испытывалься около 3-х лет.
Почему то многие не хотят поделиться своими предложениями(идеями)
я то думал что тема будет самая активная.
Рацуху и схемы утвердили.

Миниатюры



Суховерша Алексей

БКТ в релейка ставить запрещено. Не знаю, ранее поставленные убирать требуется или не обязательно.

__________________
Россия - Калининград.
Границы разные, страна - одна.
Я хотел бы служить кондуктором в трамвае, а уж хуже этой работы нет ничего на свете.

Николай Николаевич

Не торопитесь... Мы вот-вот будем принимать решение о применении БКТ практически везде, где есть ТШ. По крайней мере сфера применения упорядочится и существенно расширится. Кстати, БКТ - суммарно всех модификаций - в эксплуатации более 20 000 шт.
