Александр

tyubik, скажу пару слов в поддержку СУНДЕТОВа:

Если посмотреть альбом ЭЦ10-88, который, как предполагаю, был взят за основу данной рацухи, то там в пределах одной панели питания (например, ПВ-ЭЦК):
"СЦБиные" реле находятся в "нормальном положении" (1Ф включён под нагрузку, 2Ф в наличии, дизель остановлен);
"неСЦБиная" аппаратура - как получилось, так и нарисовали (автоматы включены, контакторы все отключены).

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

СУНДЕТОВ

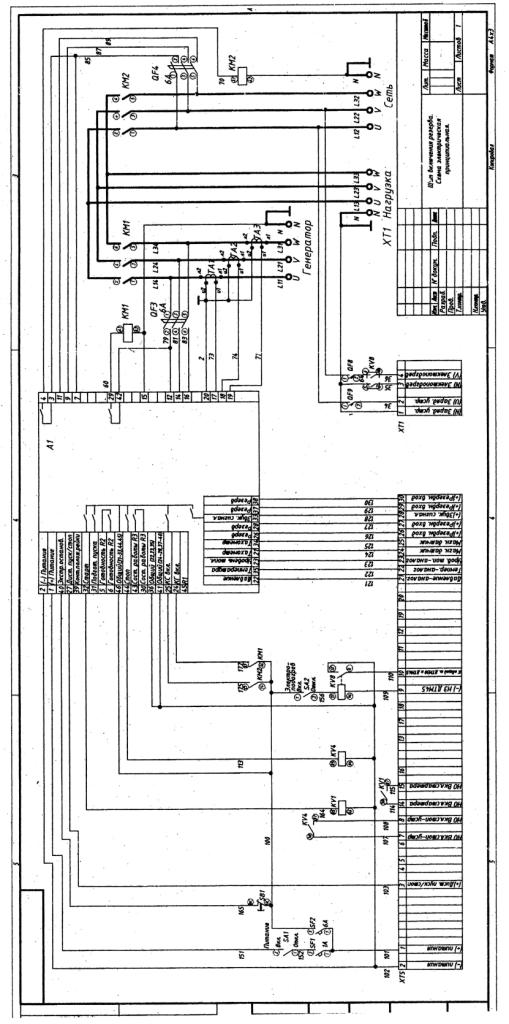

Будем считать что сеть подано, это оригинал.

tyubik

Вот тут исполнение верное: "нормально замкнутые" и "нормально разомкнутые" (никаких "осевых-тыловых-фронтовых") контакты для исходного (обесточенного) состояния устройств. Для исключения путаницы в обозначении электрических проводников их следует маркировать и в схемах, и в устройствах согласно п. 6.2.12 ГОСТ Р 50462-2009 (МЭК 60446:2007).
Какая система заземления предполагается для вынесенных на обсуждение устройств?

tyubik

Верно и очень тонко подмечено, особенно в рамках рассмотрения устройств электроснабжения ))))

СУНДЕТОВ

Неправильную схему убрал.

tyubik

Она была не "неправильная", а чуточку с ошибками, совсем ничего страшного. Обычная невнимательность, бывает

СУНДЕТОВ

Все вроде исправил.

tyubik

Вот и славно

Александр II

Не выпускайте Тюбика из этой ветки. Кидайте ещё неправильные схемы .

Александр II добавил 16.03.2015 в 18:45
Недавно читал рацпредложение: берём отрезок пластиковой канализационной трубы длиной 50 см, нагреваем посередине и растягиваем. Разрезаем посередине и получаем подземную кабельную муфту.

__________________
Я теряю деньги, когда не читаю инструкции.

СУНДЕТОВ

По моему я сегодня нарушил? И на работе выложил идею,где надо было промолчать.

Гороскоп на сегодня: Дева
Прогноз на 16 марта

Не пытайтесь сегодня угодить другим – сейчас это не в ваших интересах. День связан с возникновением хороших новых идей, однако есть вероятность, что ими могут воспользоваться посторонние люди, выдав ваши наработки за свои. Так что старайтесь не слишком распространяться об этом.
В личной жизни вы также рискуете столкнуться с конкурентами. Возможно, что ваши личные качества станут поводом для шуток, не принимайте это слишком близко к сердцу – скорее всего, эти люди просто завидуют вам или хотят обратить на себя ваше внимание.

Александр II

И анекдот от знакомого кабельщика.

"Отмерили место повреждения, начали копать. Вдруг из-под земли нога. Меня так пот и прошиб. Оказалось в старый сапог уложили жилы кабеля и залили кабельной массой."

__________________
Я теряю деньги, когда не читаю инструкции.

СУНДЕТОВ

Приказ.

tyubik

Поздравляю!

Скиталец

Поздравляю!

СУНДЕТОВ

Замедление СР.



Окончательно получился так.

Женя (Superhero) теперь контакт ОГ задублировать тыловым контактом КФ как 12-90,чтобы при отмене маршрута и переключения фидера не перекрывались другие сигналы ?
Предложение 2010 г. и после переделки избавились перекрытия, а поймали по "компютеру".

СУНДЕТОВ добавил 20.07.2015 в 10:21
Должно было бы так по ЭЦ-12-00. Но в РПЦ нет наборной (1С). То нужно КФ. Так как 1С срабатывает от начальной любого сигнала и при обесточенном ОГ полюс МВЗ опять сорвется.
