Василич

Во ещё чо нашлось - "Распорядительный аппарат станционной блокировки системы Е.В. Наталевича — ЦМЖТ КП 2562".

Василич добавил 16.02.2026 в 11:37
Не

"Система Наталевича, разработанная ещё в 1945-1946 гг. позволяла осуществлять: контроль правильности установки маршрута, замыкание маршрута в случае его правильности, отпирание сигнала, замыкание всех маршрутов и сигналов враждебных установленному. Важным достоинством системы Наталевича являлось отсутствие каких-либо источников питания, кроме индукторов. С 1947 г. МКУ системы Наталевича стали вводить повсеместно, ими были оборудованы более 3000 станций. Эта система применялась на дорогах нашей страны более 30 лет, постепенно вытесняясь более совершенной системой электрической централизации, в настоящее время сохранилась на небольшом количестве малодеятельных станций. Массовое внедрение в послевоенные годы маршрутно-контрольных устройств дало реальный и существенный эффект. Количество случаев приёма и отправления поездов по неправильно приготовленному маршруту резко сократилось, уровень безопасности движения поездов повысился.
Место производства:
город Москва, СССР".

Попал под подозрение Лосиноостровский электротехнический завод (ЛоЭТЗ)

__________________
что есть красота
И почему её обожествляют люди?
Сосуд она, в котором пустота,
Или огонь, мерцающий в сосуде?

Алексий 1974

Тут в старой книге середины 50-х годов встречается понятие Выносное табло -ВТ.

"Для управления сигналами и контроля за состоянием путей и показаниями сигналов при связи АБ с существующими устройствами на станциях ( механической централизацией , МКУ и др .) применяются выносные табло типа ВТ ."-цитата из книги . Всего четыре типа, судя по фото на сайте самое узкое подходит -ВТ1 . Размеры в книге указаны: длина 1000мм, высота 750 мм , глубина 210 мм . Размер самого табло-панели 1000мм X 500мм . Номер чертежа 12321-00 . сильно не пинайте -возможно ошибаюсь .

Sberlikoff

Смешно! Ну какой микроконтроллер? Обычный пульт!

Sberlikoff добавил 16.02.2026 в 16:04
Во-первых, тут вопрос не в том, что я не верю, а в том, что ответ мне не помог! Во-вторых пульт-табло на моей станции не самоделка! Такие пульты есть не только на моей станции! В-третьих, проблема в том, что шильдик с типом пульт-табло и датой выпуска был, но утерян.

Sberlikoff добавил 16.02.2026 в 16:09
Может быть у Вас остались фотографии? Любопытно было бы на них посмотреть!

Sberlikoff добавил 16.02.2026 в 16:56
Это точно не имеет отношения к моей станции!

Sberlikoff добавил 16.02.2026 в 16:59
Не понятно, фотографий то нет!

Sberlikoff добавил 16.02.2026 в 17:02
Раз дело приобретает другой масштаб, отправляю фотографию того, что находится внутри.



Sberlikoff добавил 16.02.2026 в 17:04
Возник еще один вопрос, почему передняя часть пульта выполнена из алюминия, а не из стали?

Sberlikoff добавил 16.02.2026 в 17:11
Вспомнил, что когда замещал ШНС на соседнем участке, сфотографировал пульт-табло ст. Пяйве. Там пульт-табло ДСП изготовлено Лосиноостровским электротехническим заводом им. Ф.Э. Дзержинского в 1963 г., тип "ВТ".




[IMG][/IMG]

Sberlikoff добавил 16.02.2026 в 18:48
Станция МКУ, все стрелки оборудованы замками Мелентьева.

Admin

тип ВТ - выносное табло. Никаких прибалтов нет в помине. ЛОЭТЗ

__________________
Телеграм-канал ЖЕЛЕЗНОДОРОЖНИК / Ищем редактора на сайт

Василич

Ошибся где только мог, что человеку без сцбийного образования простительно. Но производитель был-таки вычислен Ну и экскурс в историю тоже лишним не оказался

__________________
что есть красота
И почему её обожествляют люди?
Сосуд она, в котором пустота,
Или огонь, мерцающий в сосуде?

Sberlikoff

Помогите найти книгу Н. М. Неугасова, Н. М. Степанова и В. Д. Новикова «Проектирование автоматической блокировки на железнодорожном транспорте» (1958).

Инквизитор

_http://railway-transport.ru/books/item/f00/s00/z0000023/index.shtml"]http://railway-transport.ru/books/item/f00/s00/z0000023/index.shtml

Не оно?

Sberlikoff

Оно! Только у меня вот такая проблема на домашнем компьютере возникает, пробовал найти её в интернете в формате книги, но не нашёл. Может быть кто-то знает где её найти?

Adagumer

Ссылка некорректная, не открывается!

YaPostovoy

Она корректная, просто сдублированная
http://railway-transport.ru/books/it...23/index.shtml

Инквизитор

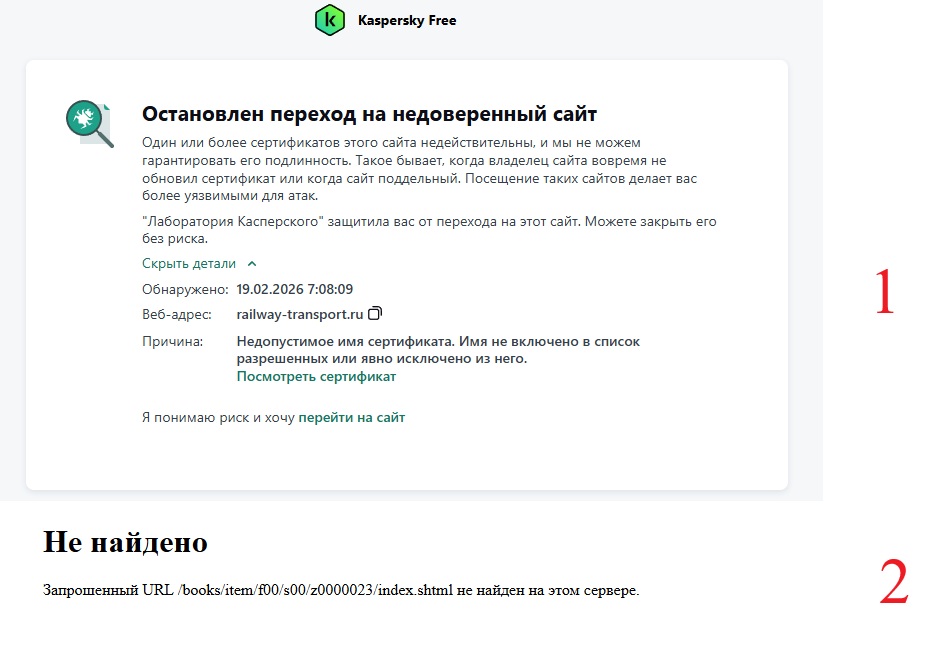

А если ткнуть "перейти на сайт" в Касперском ? У меня работает во всех браузерах ссылка.

Это или я криворукий вчера был по пьяни, или сайт криво сработал с ссылкой.
http://railway-transport.ru/books/it...23/index.shtml

Eugenez

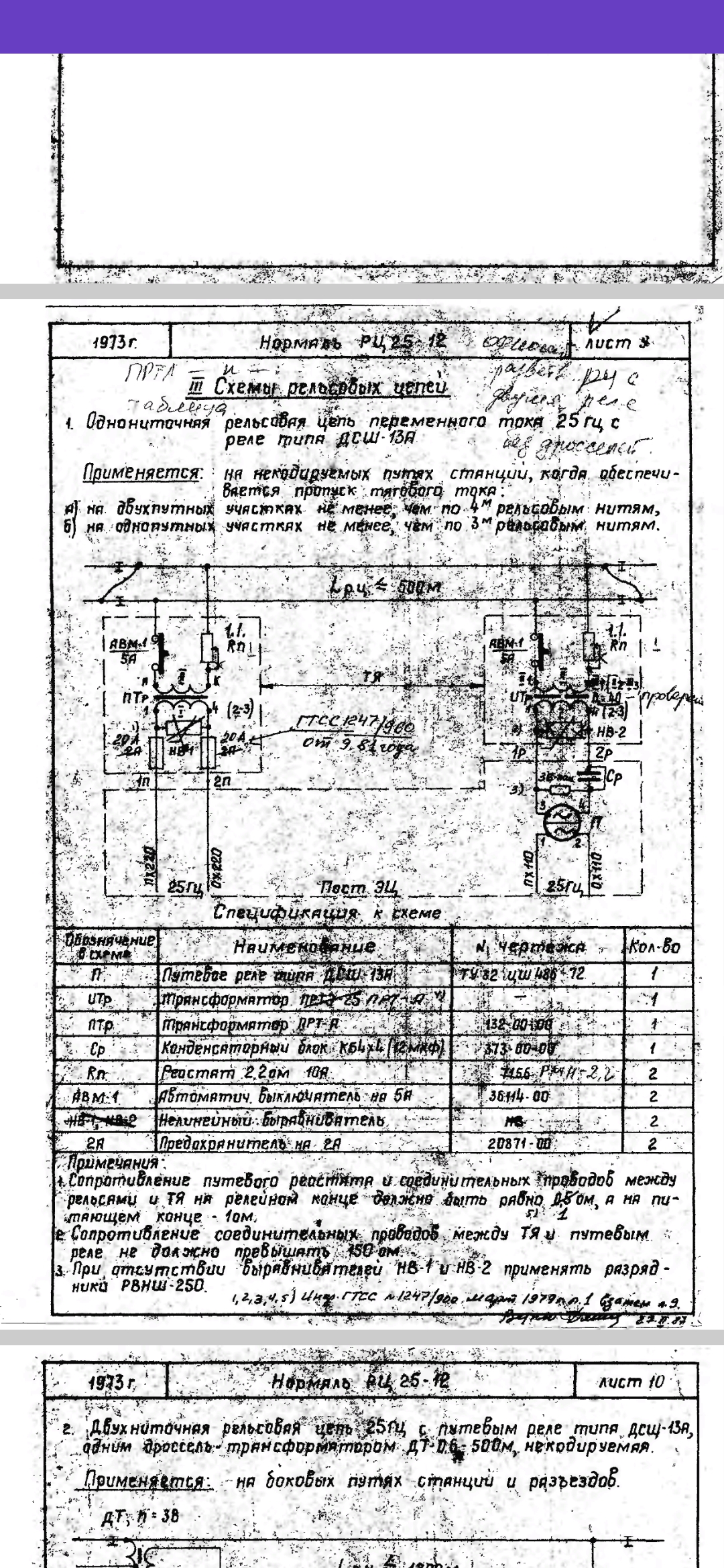

Коллеги подскажите пожалуйста чем можно поднять угол сдвига фаз? В рисунке РЦ кондеры отсутствуют. В нормали рц25-12 однониточной вроде как присутствует кондер на релейном конце. Замена зб дсш ничего не дала, я и не надеялся. Напряжение на дсш13а 17в угол 72. Можно ли впаивать кондер параллельно обмотке дсш? На другой нормали кондерами крутил на питающем и поднимал угол сколько мне нужно было, но тут луч с поста транс и все.
Подскажите кто нибудь на такой нормали поднимал угол?

владимир владимирович3

если у вас питание 220в 25гц идет с блока БП, а оно скорее всего так и есть то возможно именно в БП кондер издох

__________________
— Все разочарования возникают от избыточных ожиданий.

Eugenez

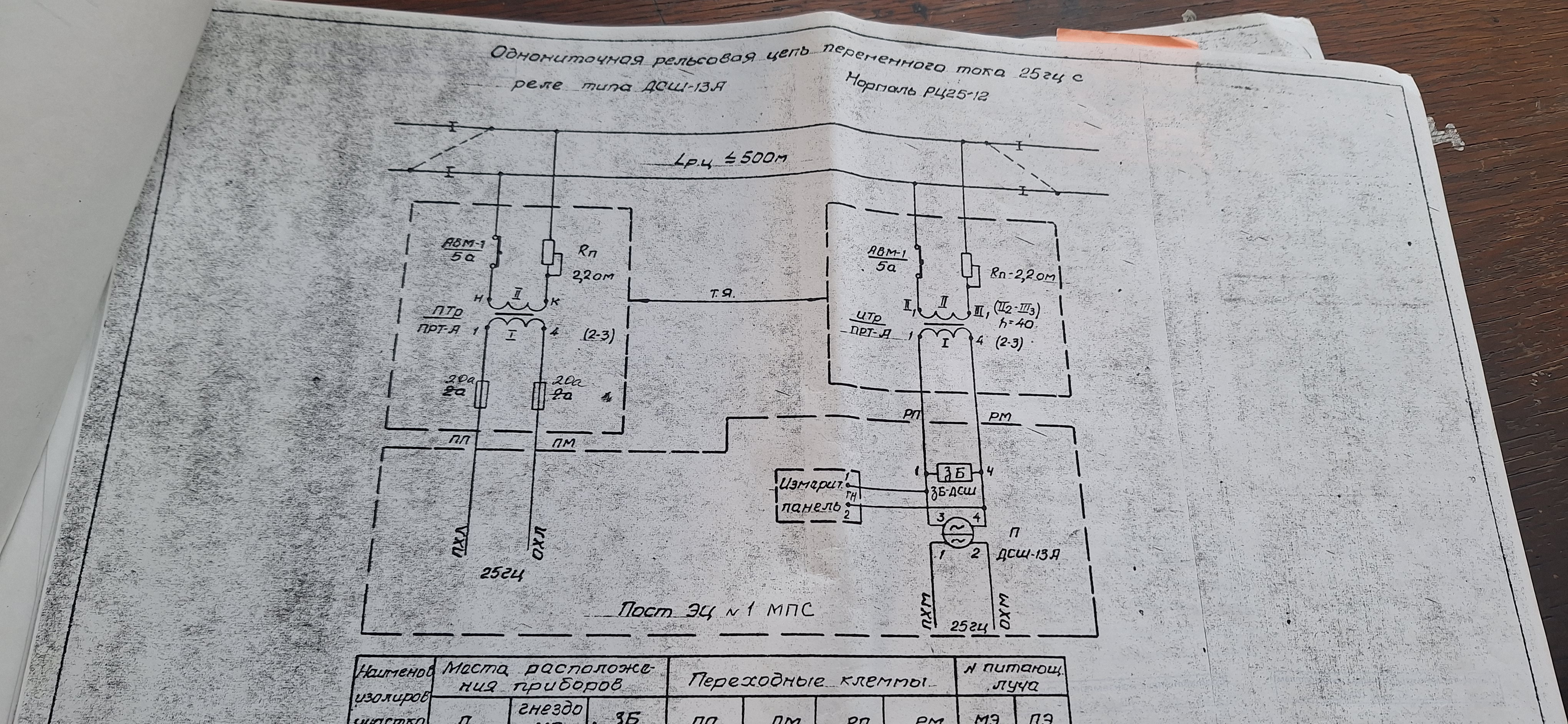

Нет, к сожалению довольно большое количество РЦ идут без блоков БП. Луч 220 с поста в поле пя и транс как на схеме которую я скинул. На блоках БП висят кондеры, но как раз к этим РЦ у меня вопросов нет)
В одной теме пользователь с ником Евгений указал что на 25гц однониточных рц угол сдвига задаётся только схемой включения пч 50/25. Так ли это? Если да то надо покурить в плохие рц и соотнести от одного ли пч они питаются.

Александр

Eugenez, а пошто вы Ср выкинули с релейного?
