владимир владимирович3

когда-то давно до того как появились мозаичные пульты выпускались пульты, причем в единичных экземплярах на каждую станцию

__________________
— Все разочарования возникают от избыточных ожиданий.

скобарь74

... несколько лет назад у нас на станции МКУ стоял такой пульт...кабели заходили через ноги...была шкафная система...реле НРовские...вокруг была РПБ ГТСС...А вот был ли там шильдик с наименованием?!уж очень давно это было...

владимир владимирович3

я почему-то тоже так сразу подумал, хотя никогда с таким не сталкивался. и это гораздо правдоподобнее чем внутри стоит микроконтроллер с управлением индикацией и опросом кнопок.

__________________
— Все разочарования возникают от избыточных ожиданий.

Александр

Станция явно МКУ (шильдики "СТ ПОСТ 1", "СТ ПОСТ 2", отсутствие кнопок или рукояток перевода стрелок.

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

alex74

на путях необщего пользования (подъездных) были такие пульты и без МКУ - просто все до ужаса)))))))))) стрелочница или (он) делали стрелки флюгарками хорошо если на замки закрывали, докладывали дежурной а они открывали сигнал)))

Александр

Контроль плюса трёх стрелок (4АСС и съезд 18/18СС) вытащен.
Так что явно в чётной замки имеются

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

Василич

Это фото стырено с просторов нашего форума. Может автор отзовётся и сможет что-нибудь пояснить за изготовителя?

__________________
что есть красота
И почему её обожествляют люди?
Сосуд она, в котором пустота,
Или огонь, мерцающий в сосуде?

Александр

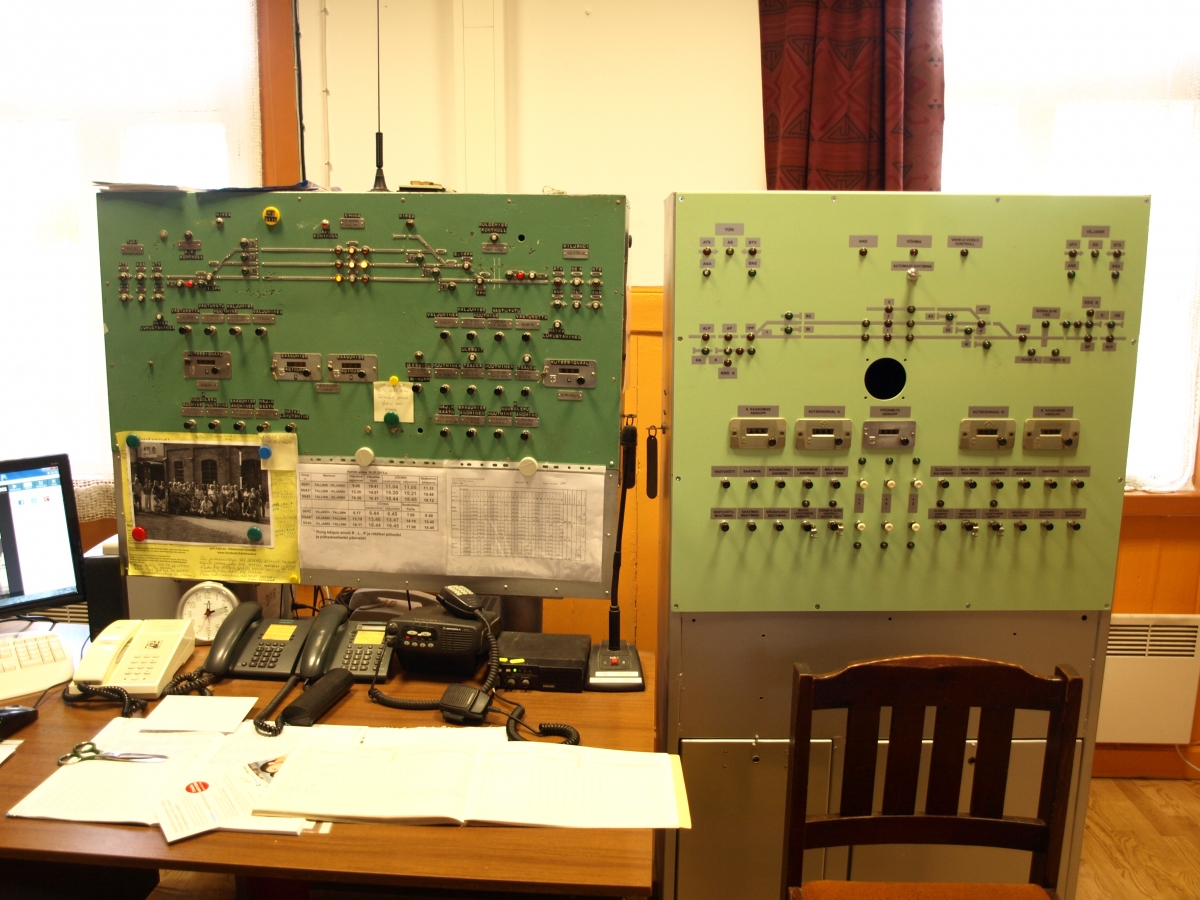

Правый - ЭЦ, есть кнопки стрелок.
Левый - МКУ.
Может, МКУ всегда (или почти всегда) "на ногах" делали?

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

Василич

Осталось лишь выяснить - кто делал? А там и до документации рукой подать.

__________________
что есть красота
И почему её обожествляют люди?
Сосуд она, в котором пустота,
Или огонь, мерцающий в сосуде?

strelochnik

Эстонская дорога, станция Выхма(Võhma), участок Таллин-Вильянди. Оттуда был довольно активный в свое время пользователь - viktors007. Возможно и фото его...

Legon

кнопки стрелок есть, амперметра нет.....

Adagumer

На калибровку уехал!

СЭМ

Sberlikoff,

На двух станциях моего бывшего участка еще в работе такие пульты. Тип тоже не знаю к сожалению. Завтра позвоню механикам, вроде на них были шильдики, хотя все закрашено давно.
Пульты точно заводские, не ШРЗ, выполнены очень качественно, бирки наименований станций, перегонов, кнопок, все заводская гравировка. В дистанции было много станций МКУ с такими пультами, поменяли в 80-90 года при реконструкциях. Кабели заводятся через трубы ног. По ширине как УП-1, имеет только один ряд нулевых колодок на 11 штук 14-штырок. Если они у прибалтов были, то это МПСовсие поставки, наши станции в Казахстане.

Василич

В ходе поисков выяснилось, что сей девайс называется не пульт, а распорядительный аппарат - РА.

__________________
что есть красота
И почему её обожествляют люди?
Сосуд она, в котором пустота,
Или огонь, мерцающий в сосуде?

Admin

Не?
