Тема: Измерение остаточного напряжения на сигнальных и линейных реле


Составляю таблицу измерения остаточного напряжения на сигнальных и линейных реле.
В данный момент в старой таблице указано только релейная.
Это неправильно, она вообще не нужна. В ТК инструкции ЦШ - 0042 на стр. 261 - 262 написано, что остаточное напряжение измеряется только в тех случаях, если отапливаемое помещение подвергалось пожару или затоплению водой. Поэтому измеряется только в неотапливаемом помещении.

Теперь я не могу понять формулировку, перевожу с украинского на русский:

"остаточные напряжения на обмотках реле измеряют вольтметтром на шкале 0.3 В постоянного тока при разомкнутых контактах, что включают под напряжение реле, которое проверяется. Если в электрической цепи реле, которое проверяется, включено несколько управляющих контактов, то необходимо проверять остаточное напряжение ОТДЕЛЬНО ДЛЯ КАЖДОГО РАЗОМКНУТОГО КОНТАКТА"

Но и в старой таблице написано, что измерение производится только на катушке, например сигн. реле "ЧГС" НМШ1 – 1800 конт. 1 – 4

а ведь у меня на этом реле задействовано ещё 5 тройников, и вот их разомкнутые контакты (11-13; 21-23; 31-33; 51-53; 61-63) нужно ли для каждого тылового контакта указывать напряжение? Все почему-то уверяют, что измерение производится ТОЛЬКО на катушке. Я не понимаю, как правильно.

Последний раз редактировалось ШН Метро; 28.07.2013 в 19:49.
ШН Метро вне форума   Ответить с цитированием 0
Объявления
Старый 28.07.2013, 19:52   #2 (ссылка)
Super V.I.P.

Аватар для olega88


Регистрация: 23.08.2009
Возраст: 40
Сообщений: 1,603
Поблагодарил: 533 раз(а)
Поблагодарили 242 раз(а)
Фотоальбомы: 0
Загрузки: 61
Закачек: 0
Репутация: 440
измеряй на катушке (1-4) в обесточенном состоянии. Контакты "своего" реле не причём
__________________
olega88 вне форума   Ответить с цитированием 0
Старый 28.07.2013, 19:54   #3 (ссылка)
Кандидат в V.I.P.

Автор темы

Аватар для ШН Метро


Регистрация: 01.08.2010
Сообщений: 48
Поблагодарил: 5 раз(а)
Поблагодарили 2 раз(а)
Фотоальбомы: 0
Загрузки: 6
Закачек: 1
Репутация: 10
Цитата:
Сообщение от olega88 Посмотреть сообщение
измеряй на катушке (1-4) в обесточенном состоянии. Контакты "своего" реле не причём
И все же, как тогда понять эту формулировку из инструкции?
ШН Метро вне форума   Ответить с цитированием 0
Старый 28.07.2013, 20:00   #4 (ссылка)
Super V.I.P.

Аватар для olega88


Регистрация: 23.08.2009
Возраст: 40
Сообщений: 1,603
Поблагодарил: 533 раз(а)
Поблагодарили 242 раз(а)
Фотоальбомы: 0
Загрузки: 61
Закачек: 0
Репутация: 440
Цитата:
И все же, как тогда понять эту формулировку из инструкции?

эти контакты имелись ввиду.
__________________
olega88 вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 28.07.2013, 20:17   #5 (ссылка)
Кандидат в V.I.P.

Автор темы

Аватар для ШН Метро


Регистрация: 01.08.2010
Сообщений: 48
Поблагодарил: 5 раз(а)
Поблагодарили 2 раз(а)
Фотоальбомы: 0
Загрузки: 6
Закачек: 1
Репутация: 10
Цитата:
Сообщение от olega88 Посмотреть сообщение
эти контакты имелись ввиду.
а какая таблица будет правильнее?
Миниатюры
Измерение остаточного напряжения на сигнальных и линейных реле-1.jpg  Измерение остаточного напряжения на сигнальных и линейных реле-2.jpg
ШН Метро вне форума   Ответить с цитированием 0
Старый 28.07.2013, 20:23   #6 (ссылка)
Super V.I.P.

Аватар для olega88


Регистрация: 23.08.2009
Возраст: 40
Сообщений: 1,603
Поблагодарил: 533 раз(а)
Поблагодарили 242 раз(а)
Фотоальбомы: 0
Загрузки: 61
Закачек: 0
Репутация: 440
Цитата:
а какая таблица будет правильнее?
вторая
__________________
olega88 вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 28.07.2013, 20:26   #7 (ссылка)
Кандидат в V.I.P.

Автор темы

Аватар для ШН Метро


Регистрация: 01.08.2010
Сообщений: 48
Поблагодарил: 5 раз(а)
Поблагодарили 2 раз(а)
Фотоальбомы: 0
Загрузки: 6
Закачек: 1
Репутация: 10
Цитата:
Сообщение от olega88 Посмотреть сообщение
вторая
спасибо. Теперь все понятно.
ШН Метро вне форума   Ответить с цитированием 0
Старый 28.07.2013, 21:02   #8 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Я бы так сделал:

Кабанбай Батыр вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 28.07.2013, 21:48   #9 (ссылка)
Кандидат в V.I.P.

Автор темы

Аватар для ШН Метро


Регистрация: 01.08.2010
Сообщений: 48
Поблагодарил: 5 раз(а)
Поблагодарили 2 раз(а)
Фотоальбомы: 0
Загрузки: 6
Закачек: 1
Репутация: 10
Цитата:
Сообщение от Александр Михайлович Посмотреть сообщение
Я бы так сделал:
что-то совсем запутался в вашем примере)
Там где "остат. напряж." , это одно измерение, след. столбик "остат. напряж" будет измеряться в след. году, ориентация альбомная.
А в самом низу идет подпись и дата.
Долго голову ломал, но по-моему это самая удобная таблица, реле очень много, а подписей чем меньше, тем лучше..

лучше придумать не мог.
Вложения
Тип файла: doc Измерение остаточного напряжения.doc (77.5 Кб, 37 просмотров)

Последний раз редактировалось ШН Метро; 28.07.2013 в 22:01.
ШН Метро вне форума   Ответить с цитированием 0
Старый 28.07.2013, 22:51   #10 (ссылка)
Super V.I.P.

Аватар для ШНС КРП


Регистрация: 23.12.2010
Адрес: РФ
Возраст: 53
Сообщений: 3,366
Поблагодарил: 2648 раз(а)
Поблагодарили 3698 раз(а)
Фотоальбомы: 30
Записей в дневнике: 1
Загрузки: 171
Закачек: 107
Репутация: 1379
ШН ЮЖД был непонятен момент

Цитата:
необходимо проверять остаточное напряжение ОТДЕЛЬНО ДЛЯ КАЖДОГО РАЗОМКНУТОГО КОНТАКТА"
olega88 пояснил

Цитата:
измеряй на катушке (1-4) в обесточенном состоянии. Контакты "своего" реле не причём
Поэтому ШН ЮЖД не понял, что причем управляющие контакты, через которые включается реле
__________________
Будьте добрее, когда это возможно. А это возможно всегда.

© Далай Лама

Последний раз редактировалось ШНС КРП; 28.07.2013 в 22:53.
ШНС КРП вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 28.07.2013, 22:54   #11 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Cкачать Документ Microsoft Word
Кабанбай Батыр вне форума   Ответить с цитированием 0
Поблагодарили:
Данный пост получил благодарности от пользователей
Старый 29.07.2013, 00:23   #12 (ссылка)
Кандидат в V.I.P.

Автор темы

Аватар для ШН Метро


Регистрация: 01.08.2010
Сообщений: 48
Поблагодарил: 5 раз(а)
Поблагодарили 2 раз(а)
Фотоальбомы: 0
Загрузки: 6
Закачек: 1
Репутация: 10
Александр Михайлович, спасибо, надо будет внимательно согласно принципиалки попробовать составить таблицу. Вроде понял..

Есть у меня вх. "Ч" с сигн. и линейн. реле:

ЧГС (5 упр. конт.)
ЧБС (7 упр. конт.)
ЧСС (4 упр. конт.)
ЧПС (5 упр. конт.)
ЧДС (4 упр. конт.)
ДСН (4 упр. конт.)

То есть они между собой будут взаимосвязаны?
ШН Метро вне форума   Ответить с цитированием 0
Старый 29.07.2013, 23:36   #13 (ссылка)
статус

Аватар для Кабанбай Батыр


Регистрация: 20.10.2009
Сообщений: 3,221
Поблагодарил: 579 раз(а)
Поблагодарили 817 раз(а)
Фотоальбомы: 92
Записей в дневнике: 10
Загрузки: 143
Закачек: 1
Цитата:
То есть они между собой будут взаимосвязаны?
Электрически или географически ?
Если реле находятся в одном РШ, то почему не сделать одну таблицу (возможно на нескольких листах)?
Я бы сделал задел лет на 5 (+ запас на внеплановые проверки max 50%) - дольше бумага в РШ не выдержит.
Кабанбай Батыр вне форума   Ответить с цитированием 0
Старый 29.07.2013, 23:42   #14 (ссылка)
Кандидат в V.I.P.

Автор темы

Аватар для ШН Метро


Регистрация: 01.08.2010
Сообщений: 48
Поблагодарил: 5 раз(а)
Поблагодарили 2 раз(а)
Фотоальбомы: 0
Загрузки: 6
Закачек: 1
Репутация: 10
эти реле в одном р.ш.
ШН Метро вне форума   Ответить с цитированием 0
Старый 30.07.2013, 11:16   #15 (ссылка)
НЕзнайка

Аватар для VIC


Регистрация: 04.03.2009
Сообщений: 1,384
Поблагодарил: 628 раз(а)
Поблагодарили 190 раз(а)
Фотоальбомы: 83
Загрузки: 123
Закачек: 0
Репутация: 405
я тут наверное глупость спрошу ...
но не въезжаю тоже про отдельность для каждого контакта

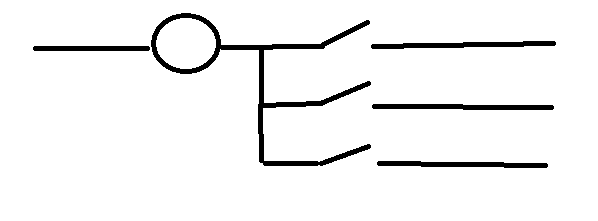

Граффити # 71

остаточное я так понимаю можно мерить только при одновременно разомкнутых всех контаках , а в противном случае мы будем мерить напряжение питания обмотки
если 1р разомкнут, а р2 замкнут р3 питается ... - мерим питание
где туплю?

VIC добавил 30.07.2013 в 12:13
или отдельно для каждого последовательно включенного контакта реле? а картинка олега88 меня просто сбила?

VIC добавил 30.07.2013 в 12:16
Граффити # 72

Последний раз редактировалось VIC; 30.07.2013 в 11:16. Причина: Добавлено сообщение
