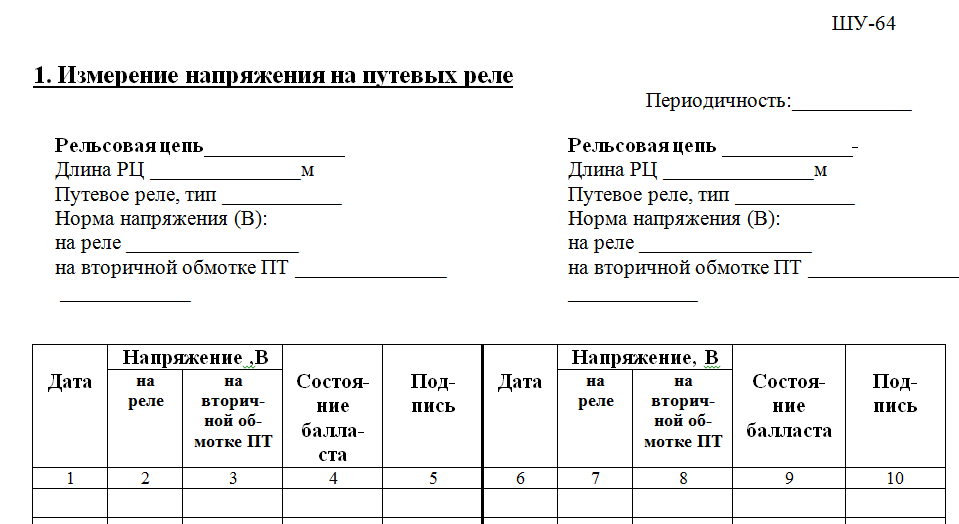

Тема: [ШУ-64] Измерение напряжения

**Андрей13** · 11.05.2012, 08:05

Измерение напряжений на путевых реле
Подскажите пожалуйста, для каких рельсовых цепей необходимо записывать результаты измерений на вторичной обмотке ПТ?

**Евгений002** · 11.05.2012, 08:21

Если в Нормали указана норма U на вторичной обмотке ПТ, она и записывается и в процессе эксплуатации соблюдается.

**Андрей13** · 11.05.2012, 08:27

Цитата:

Сообщение от Евгений002

Если в Нормали указана норма U на вторичной обмотке ПТ, она и указывается, и в процессе эксплуатации соблюдается.

Возьмем к примеру переменку с реле ДСШ-13, где подобное измерение требуется проводить в ПК рельсовой цепи.

**Евгений002** · 11.05.2012, 08:34

Цитата:

Сообщение от Андрей13

Возьмем к примеру переменку с реле ДСШ-13, где подобное измерение требуется проводить в ПК рельсовой цепи.

На выводах вторичной обмотки ПТ, если это ДСШ-13А и БП, БПК- на клеммах ПК блоков, В Нормалях обязательные для выполнения нормы U на обмотке реле и на выводах 2й обмотки ПТ, остальные величины U-на рельсах, кроссе ПК,РК и т.д. имеют справочный характер.

**Андрей13** · 11.05.2012, 08:46

Цитата:

Сообщение от Евгений002

На выводах вторичной обмотки ПТ, если это ДСШ-13А и БП, БРК- на клеммах ПК блоков, В Нормалях обязательные для выполнения нормы U на обмотке реле и на выводах 2й обмотки ПТ, остальные величины U-на рельсах, кроссе ПК,РК и т.д. имеют справочный характер.

Спасибо конечно, но я пока не понимаю процесс измерения напряжений для крупных станций для фазочувствительных рельсовых цепей 25 Гц с реле ДСШ. Например сначала измеряем на измерительной панели в релейной для ДСШ, а потом бегать в горловинах станции по путевым коробкам для измерения напряжения на вторичной обмотке ПТ. Повторяю вопрос: для каких рельсовых цепей необходимо измерять напряжение на вторичной обмотке ПТ и с какой периодичностью????

**Евгений002** · 11.05.2012, 09:20

Цитата:

Сообщение от Андрей13

Спасибо конечно, но я пока не понимаю процесс измерения напряжений для крупных станций для фазочувствительных рельсовых цепей 25 Гц с реле ДСШ. Например сначала измеряем на измерительной панели в релейной для ДСШ, а потом бегать в горловинах станции по путевым коробкам для измерения напряжения на вторичной обмотке ПТ. Повторяю вопрос: для каких рельсовых цепей необходимо измерять напряжение на вторичной обмотке ПТ и с какой периодичностью????

Да, это одно из неудобств для ШН бегать по коробкам, а периодичность по моему 1р в 3месяца на ПК, точнее в инструкции и Тех картах, будет время-посмотрю.

**Андрей13** · 11.05.2012, 18:05

Поднимем тему!

**Shaddix** · 11.05.2012, 19:11

на вторичке путевого тр-ра измеряется при регулировке рельсовой цепи

**Евгений002** · 11.05.2012, 19:50

Цитата:

Сообщение от Shaddix

на вторичке путевого тр-ра измеряется при регулировке рельсовой цепи

Да уж, в 720й п 3.4 именно так, если не иных указаний Ш и т.д.
