**Gelo** · 21.06.2010, 17:53

Цитата:

Сообщение от Углев Дмитрий

Gelo, согласен с написанным Вами.
Были ли попытки официально продвинуть эти замечания для учета в ЦШ?

Эти замечания зачитал на последнем заседании в ЦШ, дополнительно отправили их туда, посмотрим.

Gelo добавил 21.06.2010 в 16:48

Цитата:

Сообщение от Gelo

Вот и хорошо. Что не запрещено, то разрешено.
У вас были проблемы с 50-ю показаниями РЦ?

А как вы считаете 50? Все таки их 37. Нет проблем небыло.

Gelo добавил 21.06.2010 в 16:53

Цитата:

Сообщение от tiksi

Gelo,
1 Фон мнемосхемы станции предлагается либо черным, либо светло-серым, но вся остальная предлагаемая индикация показана только на светло-сером фоне, причем многие элементы индикации несовместимы с черным фоном.
Про чёрный фон- так и есть, неупотребляем. В следующей редакции надо убирать.
2 Предлагается использование одного цвета для индикации функционально раз-личных состояний объектов – например Красный – для штатной ситуации занятой рельсовой цепи и для аварийного состояния объектов.

Не принцыпиально. Объект индифицируется не только цветом, но и фигурой (например:св лампа,красный кружок и РЦ,красный квадрад). Кажется, можно оставить как есть.

Не согласен знаю что ДСП на это жаловались. Например пускались, пришел в ночь дежурить, у ДСП литера под светофором красная говорю почему не заявила, в ответ ну красный значит закрыт. Понимаю что все от уровня ДСП зависит, но помогать надо. Все неоднозначности надо по возможности убирать. (Ну вот опять каждый имеет све мнение - субъективизм)

**Кабанбай Батыр** · 21.06.2010, 23:27

Цитата:

Сообщение от Gelo

...

Поддержу: отображать на мониторе разные состояние объектов (например плюсовое положение - наименование стрелки зеленым, минусовое - желтым и т.д.) разными цветами - не совсем удачное решение.
Так же, если на станции плюсовые положения стрелок по прямому направлению (имеется ввиду на мониторе АРМ ДСП), то проблем нет, а если станция со сложной конфигурацией, то ДСП навряд ли будет присматриваться: в плюсе стрелка или в минусе. ДСП главное по маршруту или не по маршруту стрелка.

Короче говоря, напрашивается следующая фраза: "Вам отображение на АРМ ДСП как делать: красиво или по стандарту. "
Если скажут: по стандартам; а потом возникнут вопросы: это не так хотим, то ответ будет как в старой украинской пословице: "Бачили очі, що купували, їжте, хоч повилазьте." ( Дословный перевод: Видели глаза что покупали, ешьте хоть повылазьте).

**tiksi** · 22.06.2010, 10:50

Цитата:

Сообщение от Александр Михайлович

Дословный перевод: Видели глаза что покупали, ешьте хоть повылазьте

-

tiksi добавил 22.06.2010 в 09:50

Цитата:

Сообщение от Gelo

А как вы считаете 50? Все таки их 37.

Пункт 4.2 Путь, изолированный участок. В тбл в первом столбце 41 строка, но 53 строк в четвёртом столбце. Минусуем 39,40 и 41 строки, как не относящихся к индикации контролируемых объектов. Получаем 50 кортинков индикация путей и изолированных участков. Т.е. я на АРМе вижу 50 состояний.
В то же время, я не говорю "плохо", что есть, то есть. Главное, что бы СЦБист сказал "Это то что нужно. Спасибо".
Эта раскраска была предложена в СТО, как предложение?

**Gelo** · 22.06.2010, 13:32

Цитата:

Сообщение от tiksi

Эта раскраска была предложена в СТО, как предложение?

Нет конечно. Что-то по своему усмотрению доделывали. Вообще раньше работал в Бомбардье, там в индикации все нравилось, я бы предложил взять за основу стандарта Ebilock у них и опыт большой и решений масса.

**tiksi** · 22.06.2010, 13:53

Цитата:

Сообщение от Gelo

...за основу стандарта Ebilock...

Картиночки не осталось с АРМ Ebilock? Народа хочет видеть!

**Gelo** · 22.06.2010, 14:35

Здесь на сайте есть фотоальбом по Ebilock качество не ахти но можно посмотреть общие подходы. http://scbist.com/photoplog/index.php?c=3

**Углев Дмитрий** · 22.06.2010, 15:06

А было бы неплохо выложить для сравнения скриншоты разных АРМов

**Кабанбай Батыр** · 22.06.2010, 15:24

Цитата:

Сообщение от Углев Дмитрий

А было бы неплохо выложить для сравнения скриншоты разных АРМов

Было бы не плохо, только кто их выложит ???

А если выкладывать, то надо для объектов одного типа. А то непонятно будет в чем разница

**Gelo** · 22.06.2010, 15:39

Цитата:

Сообщение от Александр Михайлович

Было бы не плохо, только кто их выложит ???

А что не выложить? Чего скрывать?

**tiksi** · 22.06.2010, 15:59

1. ДЦ Сетунь
2. Тракт?

**Кабанбай Батыр** · 22.06.2010, 17:46

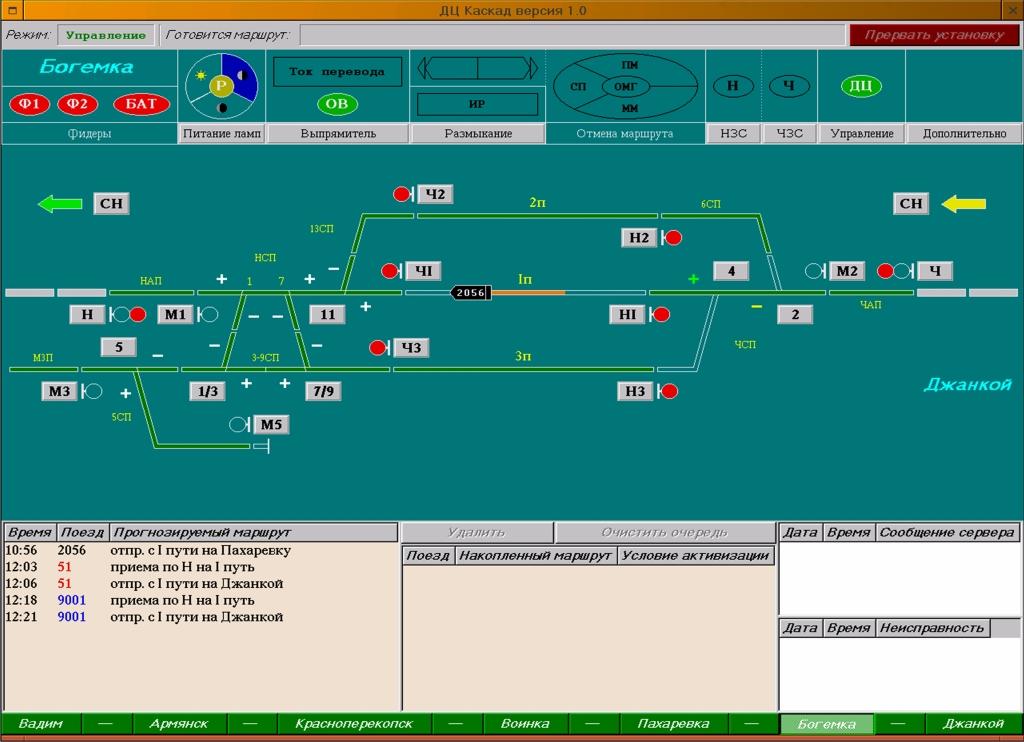

У меня тоже есть ДЦ, Каскад, на три года моложе

.

**tiksi** · 22.06.2010, 21:57

Вот! Другое дело. А то разговорились об АРМах не видя их.
Ща посмотрим, покопаем.
Гело! А где Фаратек и Бомбардью?

**Gelo** · 23.06.2010, 08:18

Цитата:

Сообщение от tiksi

Гело! А где Фаратек и Бомбардью?

Форатек завтра будет, а вот Бомбардье как то не удобно, может их попросить). Еще посмотрю со времен работы старшим должен остатья АРМ АСДК. Если откапаю то положу.

Gelo добавил 23.06.2010 в 07:16
Мнемосхема АСДК

Gelo добавил 23.06.2010 в 07:18
АСДК

**Кабанбай Батыр** · 23.06.2010, 09:24

Цитата:

Сообщение от Gelo

...а вот Бомбардье как то не удобно...

А вот и Ебилок:

Стандарт условно графических изображений-2.jpg

Стандарт условно графических изображений-3.jpg

Стандарт условно графических изображений-4.jpg

Стандарт условно графических изображений-5.jpg

Стандарт условно графических изображений-6.jpg

Стандарт условно графических изображений-7.jpg

Стандарт условно графических изображений-8.jpg

Стандарт условно графических изображений-10.jpg

Стандарт условно графических изображений-11.jpg

Стандарт условно графических изображений-12.jpg

Стандарт условно графических изображений-13.jpg

Стандарт условно графических изображений-16.jpg

Стандарт условно графических изображений-17.jpg

Стандарт условно графических изображений-19.jpg

Стандарт условно графических изображений-22.jpg

Стандарт условно графических изображений-25.jpg

Стандарт условно графических изображений-26.jpg

Стандарт условно графических изображений-29.jpg

**tyubik** · 05.05.2011, 23:47

Цитата:

Сообщение от stpab

Если говорить по существу, то сначала необходимо определиться с терминологией, да так чтобы в разных системах один и тот же термин не обозначал разные вещи, а это очень сложно, т.к. разные системы, разные алгоритмы, разные подходы, разные идеи...

Молодец. Мысли собраны. Надеюсь, не дискредитирую тебя своей похвалой.

22.06.2010, 14:35	#51 (ссылка)
Gelo СЦБист Автор темы Регистрация: 22.08.2009 Сообщений: 150 Поблагодарил: 9 раз(а) Поблагодарили 33 раз(а) Фотоальбомы: 11 Загрузки: 4507 Закачек: 0 Репутация: 35	Здесь на сайте есть фотоальбом по Ebilock качество не ахти но можно посмотреть общие подходы. http://scbist.com/photoplog/index.php?c=3 __________________ Мир поделился на СЦБ и все остальное
	Цитировать 0

22.06.2010, 15:06	#52 (ссылка)
Углев Дмитрий Копченый Регистрация: 28.02.2009 Адрес: Екатеринбург Возраст: 41 Сообщений: 3,245 Поблагодарил: 780 раз(а) Поблагодарили 843 раз(а) Фотоальбомы: 49 Записей в дневнике: 1 Загрузки: 277 Закачек: 3 Репутация: 490	А было бы неплохо выложить для сравнения скриншоты разных АРМов
	Цитировать 0

22.06.2010, 15:59	#55 (ссылка)
tiksi ст. Баджал Регистрация: 21.07.2009 Сообщений: 7,809 Поблагодарил: 790 раз(а) Поблагодарили 995 раз(а) Фотоальбомы: 47 Загрузки: 29 Закачек: 0	1. ДЦ Сетунь 2. Тракт? Миниатюры
	Цитировать 0

22.06.2010, 17:46	#56 (ссылка)
Кабанбай Батыр статус Регистрация: 20.10.2009 Сообщений: 3,229 Поблагодарил: 579 раз(а) Поблагодарили 819 раз(а) Фотоальбомы: 92 Записей в дневнике: 10 Загрузки: 143 Закачек: 1	У меня тоже есть ДЦ, Каскад, на три года моложе .
	Цитировать 0

22.06.2010, 21:57	#57 (ссылка)
tiksi ст. Баджал Регистрация: 21.07.2009 Сообщений: 7,809 Поблагодарил: 790 раз(а) Поблагодарили 995 раз(а) Фотоальбомы: 47 Загрузки: 29 Закачек: 0	Вот! Другое дело. А то разговорились об АРМах не видя их. Ща посмотрим, покопаем. Гело! А где Фаратек и Бомбардью?
	Цитировать 0
