dvigok25

Здравствуйте форумчане!Я по сути электронщик.Меня заинтересовала
фотография нового локомотива 2ЭС10 в 12 номере журнала.Прожектор и
осветительные фары сего локомотива изображены в виде светодиодных
кластеров.Неужели прожектор из светодиодов уже существует?

Admin

На схеме нарисован как обычная лампа накаливания

5.3.14 Цепи управления прожектором

Прожектор предназначен для освещения пути и контактного провода в темное время суток. Цепи управления прожектором представлены на рисунке 5.19.
Управление питанием лампы прожектора EL1 осуществляется модулем питания прожектора А11. Модуль управления прожектором позволяет питать лампу прожектора в двух режимах «Тускло» и «Ярко». Выбор режима питания лампы прожектора осуществляется переключателем SA10 «Прожектор», расположенной на пульте машиниста. Питание модуля управления прожектором осуществляется от автоматического выключателя SF10.

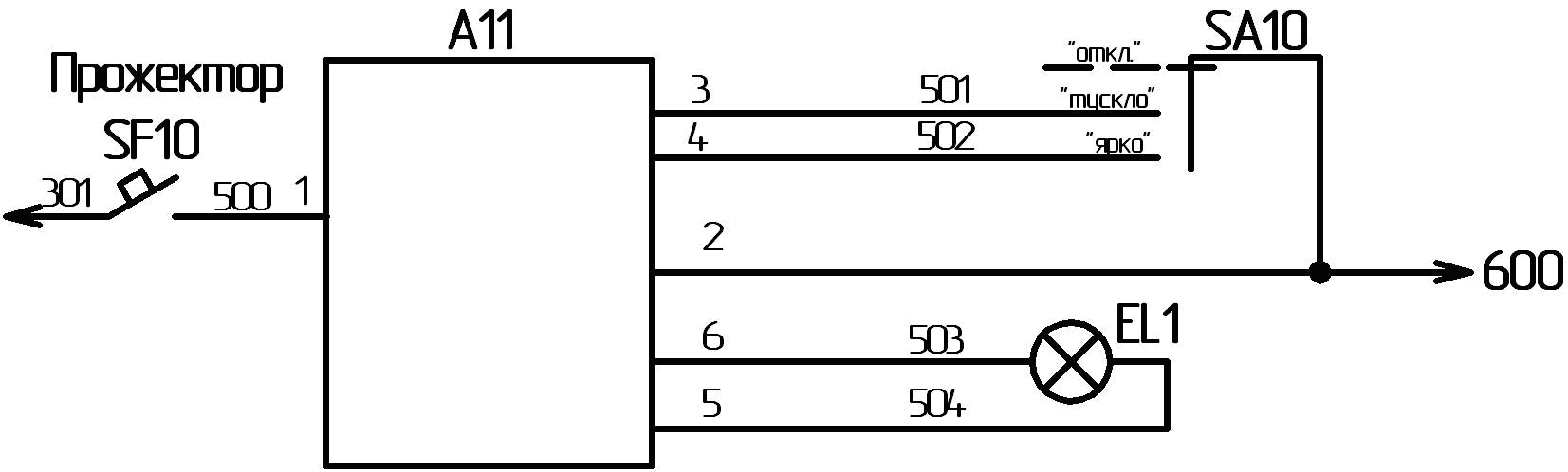

Рисунок 5.19 Цепи управления прожектором
