**vetal** · 23.02.2026, 10:18

Цитата:

Сообщение от СЭМ

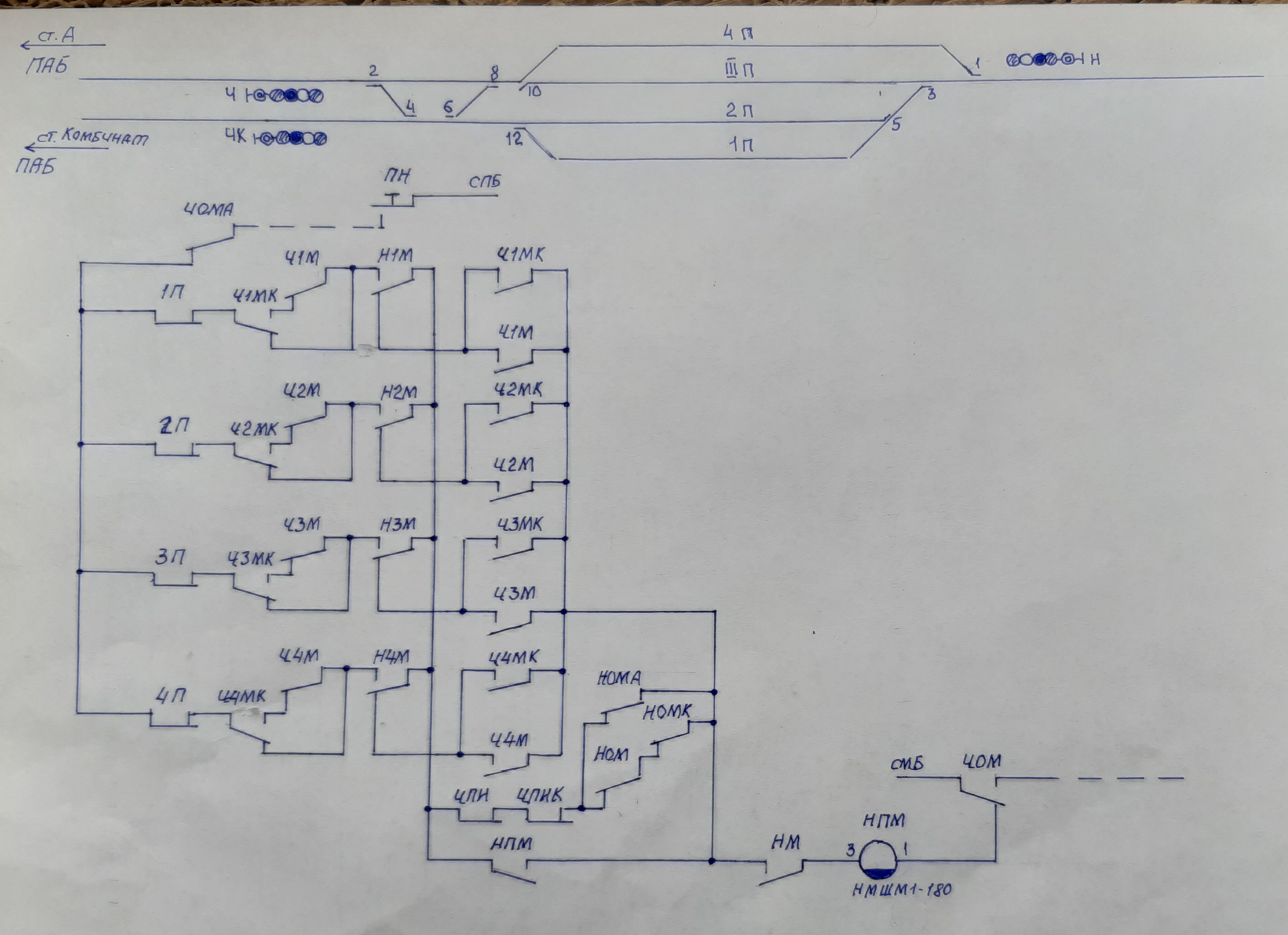

vetal, ну вот набросал схему как я ее вижу, согласно требования альбома и НТП. На станцию ,,А,, и на ,,Комбинат,, перегоны оборудованы ПАБ, маршруты с любого пути на оба перегона, на ст. ,,А,, маршруты Ч1М-Ч4М, на ст. ,,Комбинат,, Ч1МК-Ч4МК. Хотелось бы посмотреть типовую схему , но тоже не встречал.

Если соединять параллельно контакты маршрутных реле в цепи реле НПМ, то возникает обводная цепочка, которая позволит открыть, например, светофор "Н" на путь 3П при уже открытом на этот же путь светофора "Ч" и установленном маршруте на путь 1П или 2П от светофора "Чк". Ниже на схеме показал эту обводную цепь. Вот в первой схеме, где контакты маршрутных реле на один и тот же путь включаются последовательно - этой проблемы нет, а вот в варианте типового решения, где схема "ищет" установленный невраждебный маршрут в противоположной горловине - эта проблема появляется.

**vetal** · 23.02.2026, 10:23

Цитата:

Сообщение от ШВП

Давно было.Завалился вокзал.МКУ перетаскивали с модернизацией.Вот в лоб сигналы открывались если был открыт входной от подъезников.типового не было на два подхода.Потом пока Входной не открыт в другой горловине не устанавливали маршрутную рукоятку.

Вот здесь видимо тоже в цепи приемо-маршрутного реле контакты маршрутных были соединены параллельно.

**СЭМ** · 27.02.2026, 16:00

Цитата:

Сообщение от vetal

Если соединять параллельно контакты маршрутных реле в цепи реле НПМ, то возникает обводная цепочка, которая позволит открыть, например, светофор "Н" на путь 3П при уже открытом на этот же путь светофора "Ч" и установленном маршруте на путь 1П или 2П от светофора "Чк". Ниже на схеме показал эту обводную цепь. Вот в первой схеме, где контакты маршрутных реле на один и тот же путь включаются последовательно - этой проблемы нет, а вот в варианте типового решения, где схема "ищет" установленный невраждебный маршрут в противоположной горловине - эта проблема появляется.

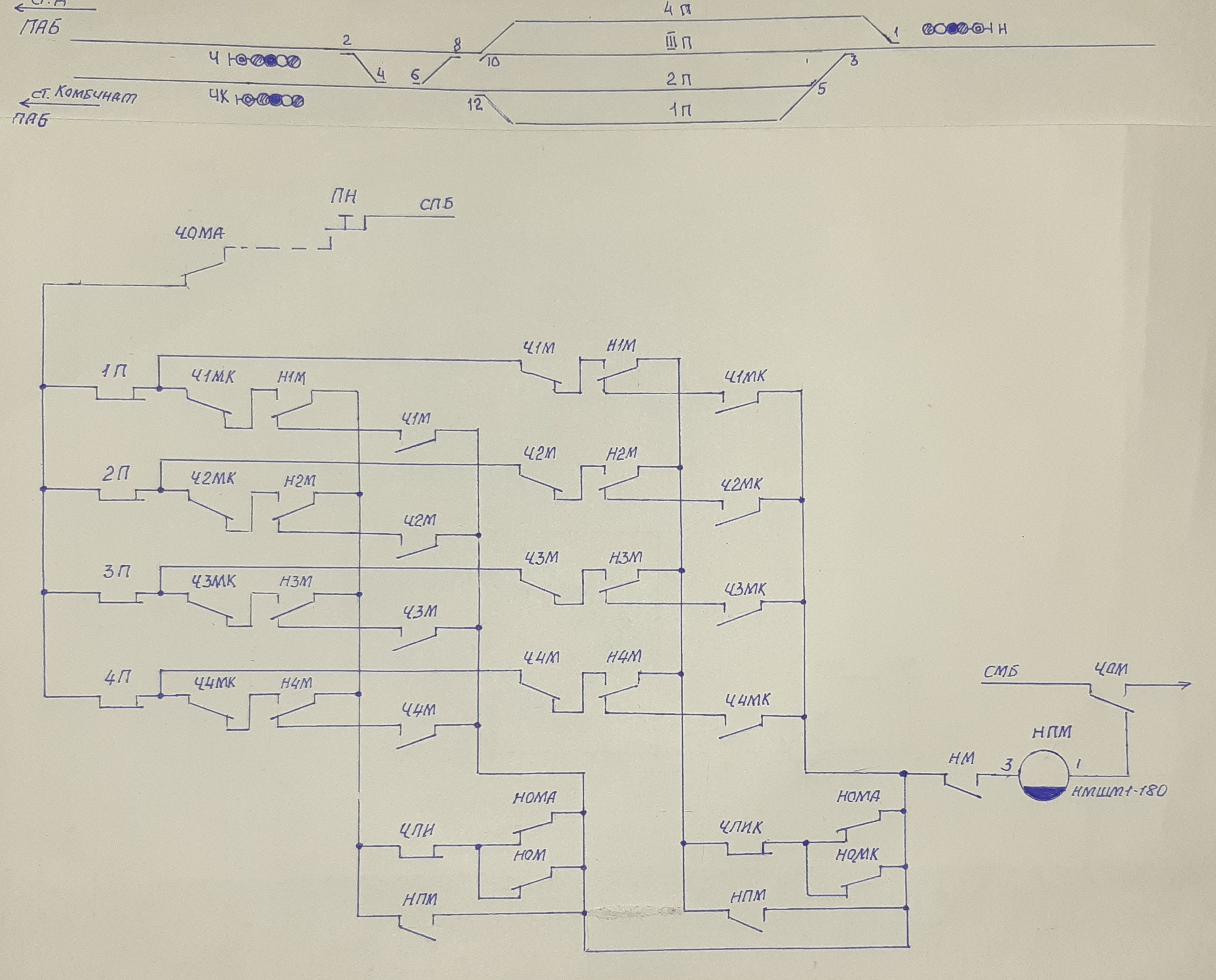

vetal, ну вот как-то так

Махоуни · 28.02.2026, 17:25

Цитата:

Сообщение от СЭМ

На дворе 2026 год, тсовременные технологии, ИИ, а динозавры продолжали чертить схемы карандашом (ручкой).

**СЭМ** · 01.03.2026, 06:52

Цитата:

Цитата:
Сообщение от Махоуни
Вместо взрыва - хлопок,
вместо схода - неприяное событие;
вместо падения - отрицательный рост;
вместо войны - эсвэо,
что дальше, терпилы?
Метилоцитат - вместо метилацетат

Махуёни, вот ты точно главное Метило цитат тут на сайте. Все пытаешься укусить всех, гнусное ты существо.

Цитата:

На дворе 2026 год, тсовременные технологии, ИИ, а динозавры продолжали чертить схемы карандашом (ручкой).

Так, для информации, тебе дурню, я не россиянин, ты же их поливаешь грязью. Чертить схемы не на бумаге я умею, прекрасно владею программами АРМ-ВТД, АСУ-Ш, так как волею судьбы до пенсии 5 лет пришлось работать в группе тех. документации. Сейчас на пенсии, дома нет никаких программ, да и не нужны они мне. Так что взял листик бумаги, ручечку, надел очёчки посильней и нарисовал схемку
