vetal

Я тоже так думаю. Но электрики думают, что нужно мерять время переключения наших устройств. Тут по хорошему бы выяснить запросом в ЭЧ, на каких станция и перегонах применяется электроснабжение с разделением на плечи, наличием основного и резервного пункта питания и наличия на них устройств АВР. И в зависимости от их ответа включать соответствующий пункт тех. процесса в график. В общем нужен документ, который обоснует наличие или отсутствие данного пункта в графике.

Alex_Mn

какой документ нужен для обоснования)
ихняя тех карта вот и пусть проводят на своих устройствах.

vetal

У них тех карта, что они с нами проверяют, а у нас тех. карта, что мы с ними проверяем. И с них и с нас акт спросят.

Alex_Mn

попробуйте прям детально хоть раз провести понастоящему.
цитата из тех карты.
"... Нажать кнопку отключения основного фидера. Схема готова к проверке, пост питается от основного фидера..."
честно сказать я это не понимаю как можно нажать кнопку отключения основного, и утверждать что схема готова и питается от основного. по крайней мере без схемы.
какой то испытательный прибор куда то подключить что то нажать. бландинка писала...

Александр

Односторонняя запитка ВЛ?

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

vetal

Вот схема испытательного прибора из той же тех. карты. Получается запитываем реле времени от фазы резервного питания. Пакетным выключателем отключаем резервное питание, чтобы панель питания на него не переключилась. Выводы 3-4 прибора шунтируют контакт включения контактора. Тумблером на панели питания отключаем основной фидер, но контактор продолжает питаться через контакт испытательного прибора. Затем, при нажатии кнопки испытательного прибора, питание контактора прерывается на 1,3 с. Таким образом имитируем переключение высоковольтной линии с основного пункта питания на резервный.


vetal добавил 20.04.2025 в 20:09
Сказали, что у нас ВЛ ПЭ 10кВ без АВР. Участок с автономной тягой и РПБ на перегоне.

Александр

АПВ у энергетов есть?
Если есть - проверяйте их время АПВ

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

vetal

АПВ тоже нет.

Александр

Могу понять отсутствие АВР (неоткуда запитать второй конец линии).
Но отсутствие АПВ - это бардак

__________________
"Не думай. Думаешь - не говори. Думаешь и говоришь - не пиши. Думаешь, говоришь и пишешь - не подписывай. Думаешь, говоришь, пишешь и подписываешь - не удивляйся."
Ф.Э. Дзержинский.

vetal

Потому, думаю нужен запрос в ЭЧ, где официально скажут, что у них есть, а чего нет и что будем совместно измерять или не будем.

Alex_Mn

схема какого оборудования, название? это схема просто для излияния мыслей, схемы которой не существует в природе. катушка контактора основного фидера питается от одной фазы при пропадании других фаз, никакие переключения не произойдут. эта схема из детского садика.
испытательный прибор я увидел две группы контактов, одна это тумблер, другая контакты самой реле времени. о нажатии какой кнопки испытательного прибора идет речь?

vetal

Ну, да, тип реле времени в тех. карте электриков не прописан. Но в нашей тех.карте написано, что нужно использовать реле времени ЭВ-225. И собственно приводится такая же схема реле времени как и в тех.карте электриков. Есть книга про эти реле Л.С. Жданов, В.В. Овчинников Реле времени типов ЭВ и РВМ. 1969 год

vetal

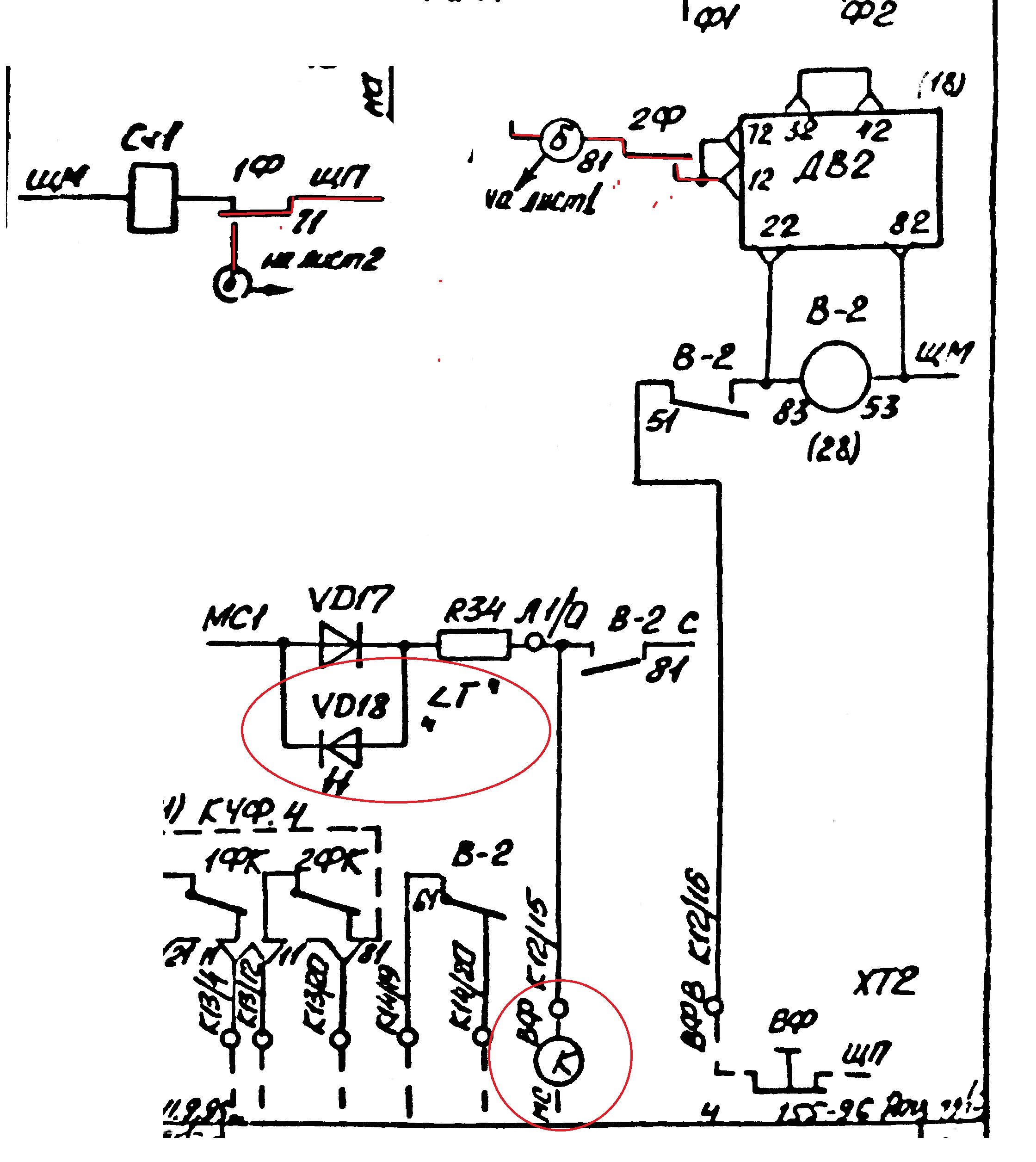

Открыл схему ПВ2-ЭЦ, а там есть контроль отсутствия обоих фидеров более 1,3 с. Если реле 1Ф и 2Ф без тока, то с выдержкой времени 1,4-1,6с сработает реле "В-2 и выведет индикацию на панель и пульт-табло. Интересно, это для контроля времени переключения основного питания с основного пункта питания на резервный или контроль стабильности оставшегося одного из фидеров.

скобарь74

...в описании панели ПВВ-ЭЦ(ПВ2-ЭЦ плюс ПР2-ЭЦ) это звучит так - "одновременное выключение обоих фидеров на время более нормированного индицируется свечением светодиодов Т на мнемосхеме панели и ВФ на табло"....(там это время от 1,4 до1,9с)

vetal

В тех.карте № ТНК ЦШ 0518-2016 написано так:
Включение индикатора красного цвета «>Т» показывает, что детектор
интервала времени ДВ2 зафиксировал одновременное выключение фидеров
на время более 1,3 с. При этом на аппарате управления ДСП загорается
красный индикатор «ВФ», для выключения которого (а также индикатора
«>Т») предусмотрена кнопка «ВФ» со счетчиком.
Просто не понятно какую цель или цели преследует этот кусочек схемы ПВ2-ЭЦ:
1) Зафиксировать отсутствие обоих фидеров более 1,3с посредством счётчика числа нажатий "ВМ";
2) Зафиксировать "промаргивание" (более 1,3с) одновременно обоих фидеров;
3) Зафиксировать "промаргивание" оставшегося одного из фидеров;
4) Зафиксировать переключение более 1,3с основного питания с основного пункта питания на резерв при отсутствии второго фидера.
Хорошо бы не тыкать в панель питания электросекундомер, а использовать схемку ПВ2-ЭЦ на детекторе интервала времени для контроля времени переключения фидеров у электриков.

vetal добавил 24.04.2025 в 10:48
А какие дальнейшие действия работников при загоревшейся индикации ">Т" на табло??? Считается ли загоревшаяся индикация неисправностью, будет ли запись в ДУ-46 и вызываться электрики?
