ШВП, спасибо за сочный пример. Вот почему считаю лампы ПЖ более вредными, чем полезными.

Можно было экспериментировать и при 220в.Эффект!!
У нас за лет 25 ни в какой дистанций не слышал побоч-
ных эффектов и везде провод сечением 0,75.

СУНДЕТОВ добавил 05.02.2011 в 09:43
Можно было панель согласно ГТСС 1247/947 от 80г.
Закрытый со стеклом.

СУНДЕТОВ добавил 08.02.2011 в 14:18
Если я правильно понимаю то это реле НПС и как рабочий ток стрелки
через высокую обмотку переводил стрелку,если даже МСП-0,15,
получается стрелка была второстепенном направлений и до конца
не проверялся.

СУНДЕТОВ добавил 08.02.2011 в 14:47
Сейчас только ознокомилься с указанием Украйнских колег(могли бы на
русском,не народная сказка),что издав это указание заложили "бомбу" замедленного действия, после взрыва нить накала куда упадеть?12х40 ,
36х40 какой ток обеспечить без падения напряжения на нем? 1;2А
Самое полезное по лампам это указание который разместил здесь 29.01.11,
откопал в архиве и сделали везде. При пробое диода на мосту РТУ
терял и трансформатор,не считая опасность возгорания. Даже выполнение
на месте проверяю давь КЗ на 2-3 ППШ.

[quote=СУНДЕТОВ;34498]Можно было экспериментировать и при 220в.Эффект!!
Это не эксперименты, а указание ЦШ, и соответственно как у нас все делается "сделай вчера", обратили внимание после жалоб механиков. А ток 2А - больше и не надо, так как лампы МО устанавливаются в цепях с предохранителями до 3А.

Ну это пока всё нормально, а когда не дай Бог полыхнёт, то отсутствие селективности быстро найдут, на это списать самое милое дело, к гадалке не ходи

Вот, собственно, свежее фото

Может пора изобретать резистор с светодиодом.

Шину оригинально сделали.:thumbup1:

Еще раз возвращаюсь к теме "Лампа ПЖ".

С удивлением обнаружил кое-где в действующих устройствах 1А и 2А амперные предохранители в цепях с напряжением 24В, резервируемые установленной в параллель лампой ПЖ.
Было такое указание ЦШЦ-66/55 от16.07.1981г. с рекомендациями резервирования предохранителей.
Вот цитата: "2. При отсутствии дефицита на лампы ПЖ они могут включаться параллельно каждому предохранителю в цепях постоянного и переменного тока с напряжением 24В при токе нагрузки до 3А с номиналами предохранителей до 5А включительно". Вот в этой фразе и кроется проблема.

Было и более раннее указание: ЦШтех-2/1 от 22.02.1977г.
Были и дорожные указания на этот счет...

С удовольствием посмотрел Протокол №12 ПКТБ ЦШ "Анализ технических характеристик ламп ПЖ-50-500, применяемых для резервирования предохранителей" от марта 2011года, где определены следующие номиналы предохранителей для ламп ПЖ - это 3А и 5А. И все. Других предов нет.

Вывод: не знаю, как на других дорогах, но у себя в ШЧ я ликвидирую все лампы ПЖ, установленные не на 3А и 5А преды.

Ну и зря!
Хорошее дело, тем более, что уже сделанное кем-то.
На Горьковской ж.д. довольно скрупулезно в свое время формализовали условия применения ламп ПЖ. Всех нюансов на память не назову, но примерно так - в цепях постоянного и переменного тока напряжением 24 В номиналом до 5 А включительно, за исключением предохранителей в цепях питания полупроводниковых приборов. Плюс резервирование предохранителей 10 А двумя параллельно включенными лампами ПЖ.
И вся Горьковская ж.д. лампами ПЖ оборудована уже десятки лет!
Более конкретные дорожные решения можно попросить у С.В.Лукоянова.

Так я и нашел зарезервированные предохранители 2А в цепях питания ППШ-3.

Так ППШ-3 12В от ОБ(средняя точка батарей) и ПЖ? Если ток при работе обеспечиваеться можеть оставить,все таки
при КЗ 12В ток не велик.

В ЭЦ-К кто-нибудь ставил лампы,и куда умудрились.

Очень интересно, а есть указания или телеграмки по поводу ламп ПЖ
каким сечением выполнять и т.п?

А что за Указание №ЦШЦТех-2/1 от 10.02.77г?-по ПЖ

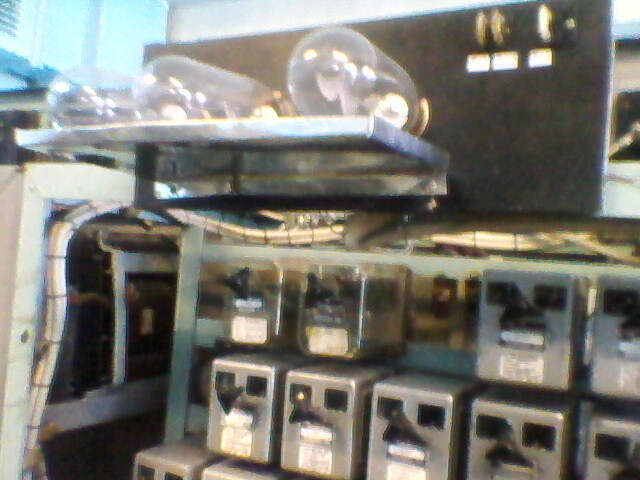

По указанию установили "Горшок" для ламп ПЖ. Повод:а вдруг лопнет и нить причина возгорания. А потом наверное возле горшка установим и огнетушитель.
http://morepic.ru/images/0003_2945.jpg
