Фото ПЖ.

Такая установка уже неактуальна, по новому указанию лампы с рада стативов выносится на установленный между крайними стативами между рядами и отдельным жгутом. Завтра еду огребать по-полной зато, что на сделал это в срок, а материалами никто не обеспечил. Жизнь говно:(

устанавливаем МО (40втх36в) на питание 24в и не более 3 А все остальное остается резервироватся ПЖ

Мы делали монтаж полтора квадрата, и отдельно от общей увязки.
Только дополнительно к каждой лампе ставили еще маленькую колодочку под одну дужку. Очень удобно, когда надо мерить ток через предохранитель - отключил лампу дужкой, померил, воткнул дужку обратно...

Хоть кто-то обозначил проблему измерения тока на предохранителях.:thumbup1:

У нас принципе на участке таковые клещи есть

А на постоянном токе у Вас предохранителей не имеется вообще?

Токовые клещи получили месяца 3 назад, они и постоянку измеряют, но когда измерения отличаются от старых процентов на 10 тогда измерения производим Ц-шкой. Может просто еще не привыкли к новому прибору.

shnscb добавил 03.05.2010 в 13:58
Красивая фотка, только у нас месяцев 10 назад было указание, кроме выноса отдельным жгутом, заменить крепление ламп ПЖ на негорючий материал(как на фотке похоже). Якобы при длителной работе будет плавиться. Долбали долго, потом на одной станции сделали ПЖ в короба 60х60 между стативами их установили( мол раз проводку в них можно прокладывать то и ПЖ можно), отстали. В декабре 2009 вышло указание дороги что крепить можно только в негорючем материале к коим вышеуказанные короба не относятся, привели пример текстолит либо другой негорючий материал без конкретики, с расстоянием между ламами не менее 200 мм и от жгуа столькоже. Когда стали поднимать данный вопрос, сказали пишите заявки на материал, будет пришлем. А насчет расстояния между ПЖ 200 мм основания ни кто сказать не мог. Если кто знает подскажите....:F8:

Интересен физический процесс. Теоретически конечно возможно путём измерения степени подмагничивания, но как обеспечили точность? В первый раз слышу о таких. Подскажите, пожалуйста, тип клещей.

Например APPA30R - у нас достаточно распространен.

Да, отстал я от прогресса. Спасибо, буду знать.

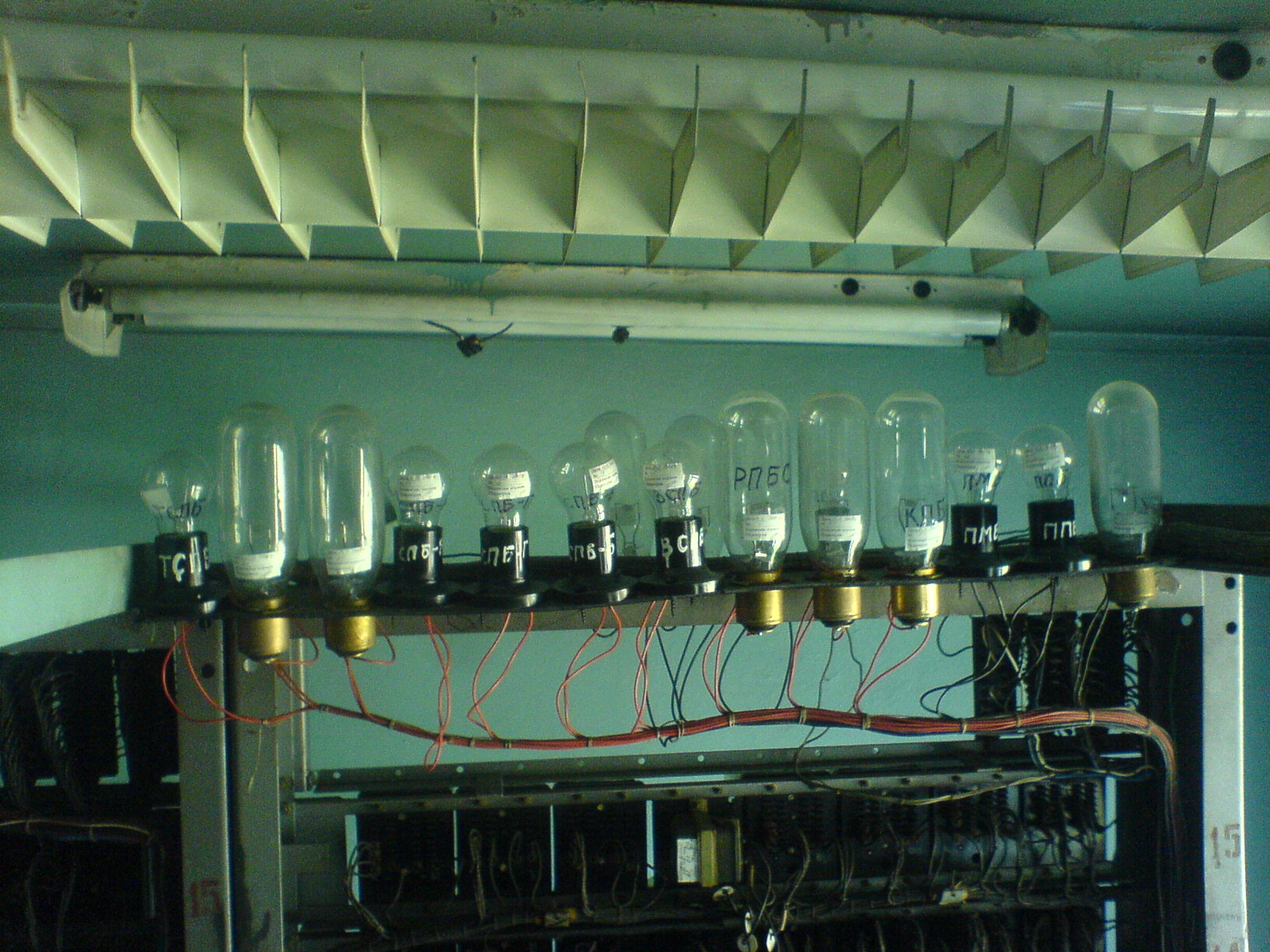

http://scbist.com/scb/uploaded/2860_dsc00780.jpg
ПЖ + МО:bax:

А провода возле саморезов не заизолированы, можно получить и втык:nono:

к ним растояние 2,5см-3см:sm496:

А что у вас эти лампы в РТУ проверяют?:shocking:
