art29, нижняя схема у вас применяется на АПС?

Rafa, дорогой, что я тебе могу сказать))
ты ведь знаешь что бывает когда параллельно обмотки реле подключить диод в схеме реле ТШ для коррекции как раз такой имеется(впрочем низкоомная обмотка ТШ не хуже диода), включённый не только параллельно обмотки ТШ, но и реле ЧИ1, что крайне не желательно....

art29 понял что вы имели ввиду - сразу не понял.

Ну на сколько я знаю диод+резистор включили как искрогасящий контур.
Реле ЧИ ведь работает в импульсном режиме.
Да и контакты реле ЧИ не очень, особенно ИМВШ-110. Часто подгорают.
На счет ИВГ не знаю.

:wallbash:))):sm496:

О замедлении на отпускания не может быть и речи. Она мизерна.

отдыхай студент...:sm496:

что касается нижний схемы, в топку! только дурак, который хочет сесть в тюрьму ее применит, т.к. это не альбомное решение!
что касается сопротивления с диодом, то это кто то с умничал (как мне кажется) и так изобразил варистор, собственно по альбому параллельно обмоткам "ЧТ" и "ЧИ1" должен быть включен СН1-2-2-27

:012::wallbash:

Напишу, как нас учили .
Установка диода увеличивает время выключения реле.
Где реле работает в импульсном режиме, то следует правильно рассчитать и установить RC-цепочку.

BALBES,

увеличивает время замедления на отпуск больше, чем диод+резистор и в вышеприведенной схеме применение категорически исключено.
Кстати RC цепочка тоже исключает искрение.

Можно поступить проще.
Убрать диод(т.к увеличивает замедление).
А для борьбы с Э.Д.С. самоиндукции поставить просто резистор( подобрать), если пугают расчеты RC-цепочки.
Это всё только для импульсной работы реле,т.к очень важно замедление !

О замедлении на отпуск какого реле вы говорите?
Реле ЧИ1 повторитель реле ЧИ.
Реле ЧТ тоже повторитель ЧИ (осуществляет трансляцию кода в смежную РЦ). Замедление на отпуск ЧТ не допустима так - как при этом будет искажен код (перекрыт короткий интервал).

Вся информация для импульсной работы реле.
Имею ввиду ,что замедление от цепей обвязки ,не должно оказывать влияние на импульсную работу реле.
Посмотрел схему ТШ-65В там уже есть защита(диод+ резистор) от э.д.с самоиндукции, которая уже оказывает влияние на замедление (наверное в расчетных пределах ), а тут ещё прилепили параллельно диод+резистор, тем самым сбили работу цепочки в ТШ-65В.
Полный каламбур.
Если нужно защитить ЧИ от э.д.с., то нужно перекинуть катод диода на обмотку реле ЧИ ,но это всё будет оказывать небольшое влияние на работу реле.(диод увеличивает замедление ,но если допуск позволяет ,то можно ставить ,тем более он последовательно с резистором)
Нужно точнее ставить вопрос.

Rafa,BALBES:uuh:ну ребята вы издеваетесь.....

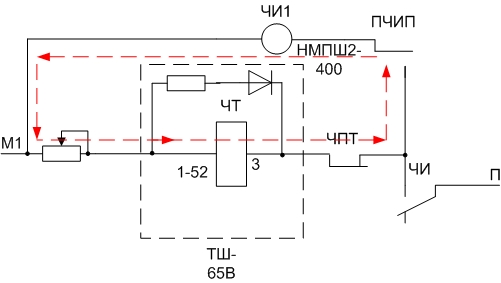

Параметры этой цепочки подбираются перемычками. Вот как раз на верхней схеме этот диод с резистором и показан.
