Мне кажется, это какая-то рацуха от местных Кузьмичей "протекла" в документацию в ходе приведения к действующим устройствам и оцифровки.

Просто попадалось как-то такое же кузьмичество на стативе, но у меня была классическая дорисовка в схеме карандашиком, все понятно без слов.

Все же проектировщики включать повторители обычно умеют, а вот в эксплуатации пореже (особенно теперь).

Жаль, что авторы альбома МРЦН не умеют.
Не учтено одно из указаний ГТСС, невыполнение которого может привести к ложной свободности или контролю.
Предлагаю размяться и найти ошибку.
Альбом 2, страница 56. Найдите 5 ошибок.

А еще где-то было написано, что, если последовательно включены несколько реле, то они должны были или все РЭЛ, или все типа Н. А на картинке и те, и другие (у Копченого)

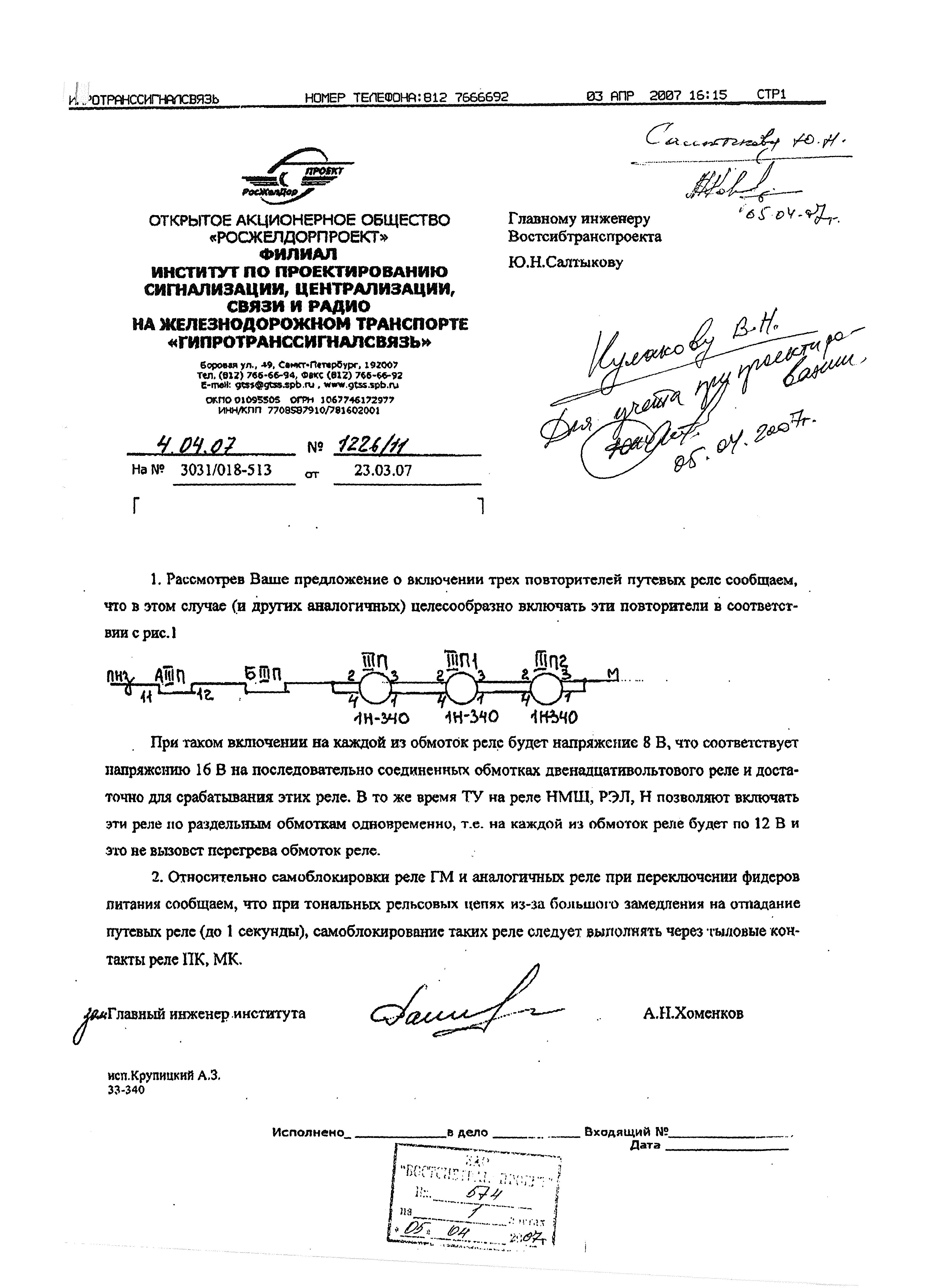

Указание 1212 и полюс ШМ при параллельном включении реле...?

strelochnik, да:thumbup1:

Коллеги, растолкуйте тогда: всегда думал, что это имеет значение для стативов старого образца, где есть круговая обвязка полюсов (и, соответственно, релейных шкафов). А для современных стативов с питанием от шин это как работает? Что должно "отвалиться", провод 25 кв.мм с верховки ряда?

Получал "светомузыку" на пульте по межстативной обвязке из-за холодной пайки в наконечнике провода 4 или 6 кв. то ли на шине С, то ли на боковушке статива, забыл уже. Пайка заводская, простояла лет 30, но момент пришел... По такому же принципу видимо и здесь. Реле - это конечно не лампочки, но условия похожие.

Так там шин нет
Достаточно отсутствия контргайки на проводе 25мм2
Или потеря контакта на боковине Б5-8 с проводом 6мм2 (тогда может и целый ряд отвалиться, если на первом стативе ряда такое произойдёт).
Или, например, перестараются с затяжкой шпилек, и шпилька лопнет на боковушке.
