Николай Николаевич 20.12.2012 13:33
Тут намедни возникла мысль не заморачиваться с изготовлением специальных светофорных фундаментов - тем более, что серийно они не выпускаются (ввиду отсутствия постоянной потребности), а разовые партии не гарантируют качества - а применять типовой фундамент для опор контактной сети, разработав металлический "переходник" для крепления светофорного стакана на "их" штатные анкерные болты.

tyubik 20.12.2012 13:42
наверное здраво

Кабанбай Батыр 20.12.2012 13:43
Цитата:
Сообщение от Николай Николаевич (Сообщение 128801)
Тут намедни возникла мысль не заморачиваться с изготовлением специальных светофорных фундаментов - тем более, что серийно они не выпускаются (ввиду отсутствия постоянной потребности), а разовые партии не гарантируют качества - а применять типовой фундамент для опор контактной сети, разработав металлический "переходник" для крепления светофорного стакана на "их" штатные анкерные болты.
Фундаменты трехлучевые с заострением подземной части с анкерным креплением стоек типа ТСП
ТСП 4,5-2 (3, 4), ТСП 5,0-2 (3; 4), ТСПЭ 4,5-2 (3, 4), ТСПЭ 5,0-2 (3; 4)
http://elektropostavka.ru/images/tsa1.jpg

http://elektropostavka.ru/images/tsa.jpg


Фундаменты трехлучевые повышенной надёжности с анкерным креплением опор типа ТФА
ТФА 4,0-2 (3; 4), ТФА 4,5-2 (3, 4), ТФА 5,0-2 (3; 4)

http://elektropostavka.ru/images/tfa1.jpg

http://elektropostavka.ru/images/tfa.jpg

Такие ?
А выдержат нагрузки ?

tyubik 20.12.2012 13:43
А-а-а-а! Николай Николаевич, а чО Яковлев в меня плюёцца?!

Александр 20.12.2012 13:57
Цитата:
Сообщение от Николай Николаевич
Тут намедни возникла мысль не заморачиваться с изготовлением специальных светофорных фундаментов - тем более, что серийно они не выпускаются (ввиду отсутствия постоянной потребности), а разовые партии не гарантируют качества - а применять типовой фундамент для опор контактной сети, разработав металлический "переходник" для крепления светофорного стакана на "их" штатные анкерные болты.
Может, не только для металлических мачт, но и бетонные ставить в стаканы контактников?
Двумя руками "за", когда работал, мечтал о таких светофорах, особенно, когда падали действующие.
Переходником дело не ограничится, кронштейны тоже дорабатывать придётся для улучшения видимости, чтобы опоры конташки не закрывали светофор.

Кстати, проблемка: агрегат умеет стаканы ставить по габариту не менее 3100, как быть в узких междупутьях?

Грозощит 20.12.2012 14:23
Цитата:
Тут намедни возникла мысль не заморачиваться с изготовлением специальных светофорных фундаментов - тем более, что серийно они не выпускаются (ввиду отсутствия постоянной потребности), а разовые партии не гарантируют качества - а применять типовой фундамент для опор контактной сети, разработав металлический "переходник" для крепления светофорного стакана на "их" штатные анкерные болты.
Уважаемый Николай Николаевич! Я, как и высказавшиеся здесь технари за, но механизм закупок, поставок, разработок, постановок на производство, проектирования у нас таков. Вы намного лучше знаете. И правой руке (планово-экономическо-управленческой), часто не понять, сообразности левой, (техническо-технологической).
В частности, ЦШЗ, ведающий вопросами проектирования отмел ранее принятые решения о том, что фундаменты не могут быть изделиями, а могут быть только материалами. В противном случае мы ничего не сможем приобрести и сорвём все стройки.

shnscb 20.12.2012 15:14
Цитата:
Сообщение от Николай Николаевич (Сообщение 128801)
Тут намедни возникла мысль не заморачиваться с изготовлением специальных светофорных фундаментов - тем более, что серийно они не выпускаются (ввиду отсутствия постоянной потребности), а разовые партии не гарантируют качества - а применять типовой фундамент для опор контактной сети, разработав металлический "переходник" для крепления светофорного стакана на "их" штатные анкерные болты.
Да а если удлинение путей или реконструкция какая нибудь, мачтовые можно дрезиной и 3-мя человеками перенести ( с подготовкой предварительной), а эти фундаменты либо оставлять, либо спец технику привлекать или новые покупать.

Шаэнн 20.12.2012 15:51
У нас вот на такие фундаменты три года назад ставили
http://scbist.com/photoplog/file.php?n=10074

Torquato Tasso 20.12.2012 19:36
Цитата:
Сообщение от Николай Николаевич (Сообщение 128801)
Тут намедни возникла мысль не заморачиваться а применять типовой фундамент для опор контактной сети, разработав металлический "переходник" для крепления светофорного стакана на "их" штатные анкерные болты.
А луза для кабеля???

tyubik 20.12.2012 21:19
значит, всё-таки, резонансный метод выявления неоднородностей!
Э-ге-гей!!!

НиколайМ 20.12.2012 21:34
Цитата:
Сообщение от Александр
Кстати, проблемка: агрегат умеет стаканы ставить по габариту не менее 3100, как быть в узких междупутьях?
...ставить простым краном на ж.д. ходу...что и делал СМПЭ....

shir 12.11.2013 09:08
Цитата:
Сообщение от НиколайМ (Сообщение 128882)
...ставить простым краном на ж.д. ходу...что и делал СМПЭ....
А можно подробнее? Интересует, если нет путей, то чем можно ТСП погрузить. Есть ли у кого опыт погружения фундаментов ТСП не АВСЭ, а вибропогружателем на гусеничном ходу?

Суховерша Алексей 12.11.2013 13:38

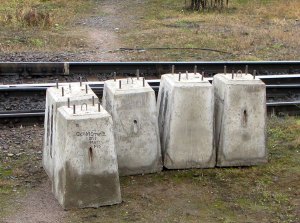

Мне вот понравились фундаменты для установки металлических опор контактной сети. 4,5м длинной, заглубляются вибро способом, технология отточена, для светофоров надёжность будет 550%, чего-бы не использовать технологии энергетиков? А не фантазировать с этим дерьмом, изображённым на фотографии?

[IMG]http://morepic.ru/thumbs3/file_6061.jpg[/IMG]

Якут 12.11.2013 14:58
А если установкой этих фундаментов озадачить энердрайзеров, то ...

Евгений002 12.11.2013 15:01
Цитата:
Сообщение от Суховерша Алексей
Мне вот понравились фундаменты для установки металлических опор контактной сети. 4,5м длинной, заглубляются вибро способом, технология отточена, для светофоров надёжность будет 550%, чего-бы не использовать технологии энергетиков? А не фантазировать с этим дерьмом, изображённым на фотографии?
Смотри выше пост Нр196:sm496:
