ELTEZA · 23.05.2024, 12:35

Добрый день!
Данную панель завод не изготавливает, аналогичных тоже нет. По номеру - похоже на Лосиноостровский завод
Можно просто оставить свободное место, либо взамен полки поставим дин-рейку. Вопрос - что за узип, тип и габариты

**Александр** · 23.05.2024, 13:09

ELTEZA, разъясните пожалуйста, как правильно заказывать маркировку на верхушки и боковины новых стативов?

ELTEZA · 23.05.2024, 15:43

В монтажных схемах Вы отражаете только клеммы, а маркировку на данных клеммах мы уже сами предусматриваем

Baffik · 24.05.2024, 11:53

Цитата:

Сообщение от ELTEZA

Добрый день!
Данную панель завод не изготавливает, аналогичных тоже нет. По номеру - похоже на Лосиноостровский завод
Можно просто оставить свободное место, либо взамен полки поставим дин-рейку. Вопрос - что за узип, тип и габариты

УЗИП DTNVR 2F 48/90/0,5 G 18(ш)х91(в)х65(глубина) 10шт
но надо и шину заземления рядом.
И всё это на существующем стативе.

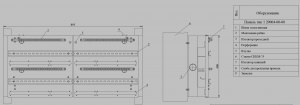

Панель выглядит так

ELTEZA · 27.05.2024, 10:40

Панель такую мы точно не изготавливаем.
А вот можно поставить дин-рейку под узип и медную дин-рейку на изоляторы с клеммами заземления

**NikoS** · 04.06.2024, 13:31

Коллеги, так все же в чем заключается разница между обычными реле и реле с припиской "-Эл-", например:
реле НМШ1-1440 (13552-00-00В)
реле НМШ1-Эл-1440 (157.1327-00-00-01).

И какие номера чертежей записывать в спецификацию?

**Александр** · 05.06.2024, 00:09

Цитата:

Сообщение от NikoS

Коллеги, так все же в чем заключается разница между обычными реле и реле с припиской "-Эл-", например:

ценой

Цитата:

И какие номера чертежей записывать в спецификацию?

только Элы.

**ШНС КРП** · 14.06.2024, 22:19

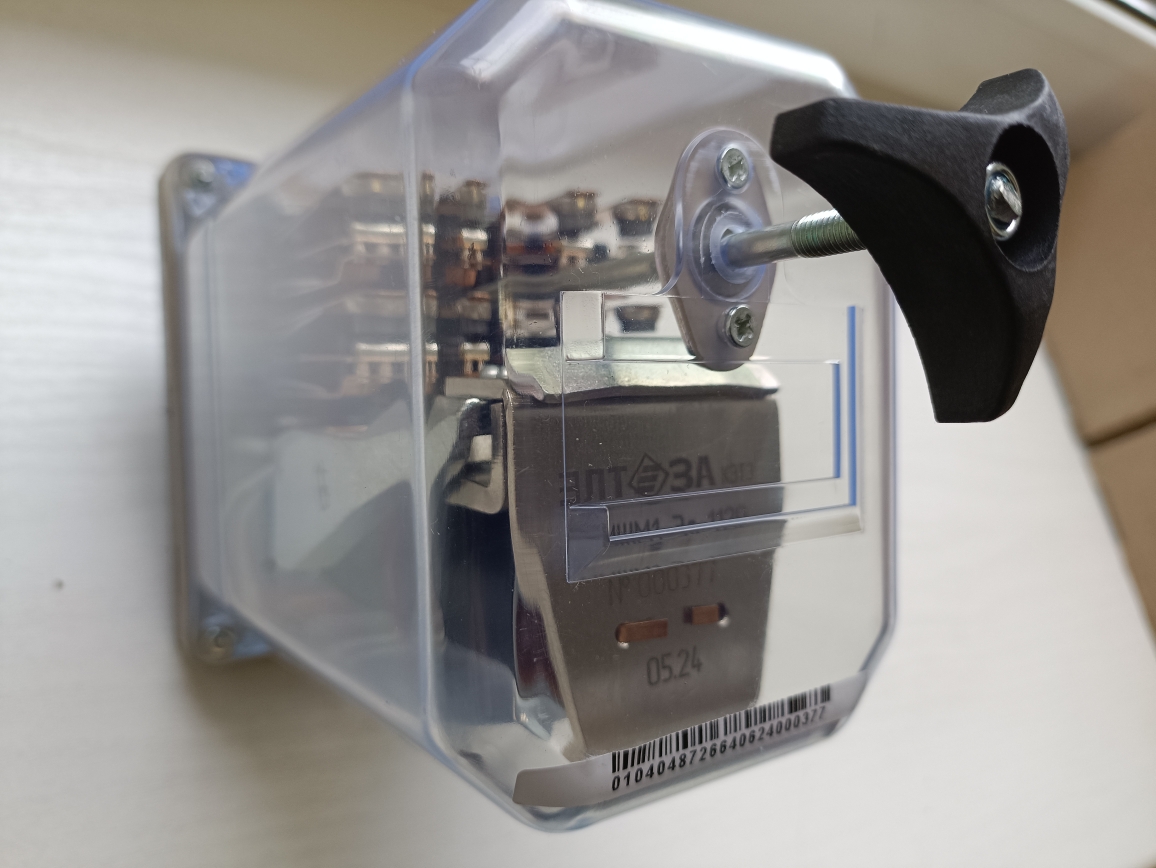

Вопрос: шильдик с типом и номером реле отсутствует, все написано на якоре. Я не понимаю, как эксплуатация будет отмечать наименование по схеме данных реле или на свое усмотрение, как кто придумает? Колпак реле как я понимаю, тот же, просто шильдиков теперь нет.

ШНС КРП добавил 14.06.2024 в 22:19
И еще один вопрос. А колпаки из реле сейчас из того же материала, что и лет 10-15 назад или другого? Просто, в реле 2О, АОШ, в БК-ДА колпаки мутнели от тепла вероятно и становились непрозрачными. Сейчас тоже самое или что-то изменилось?

**SVR115** · 14.06.2024, 22:39

Цитата:

Сообщение от Александр

ценой

только Элы.

А они все Элы или только эти http://www.ketz.ru/ketz/download/Rele_NMSH_EL.pdf http://ketz.ru/ketz/download/Rele_N_EL.pdf

**ШНС КРП** · 14.06.2024, 22:59

Цитата:

А они все Элы или только эти http://www.ketz.ru/ketz/download/Rele_NMSH_EL.pdf http://ketz.ru/ketz/download/Rele_N_EL.pdf

все

**SVR115** · 14.06.2024, 23:05

А где-нибудь можно весь список огласить?

**ШНС КРП** · 14.06.2024, 23:33

Цитата:

Сообщение от SVR115

А где-нибудь можно весь список огласить?

Ну вот ППР3-5000 без Эл и ТШ-65В2 без Эл
НМШ, АНШ, АПШ, АСШ, ОМШ, АОШ, Н, С, Д, КШ, КМШ, ДСШ, АШ, О, А, ПЛ, АНВШ, НМВШ, НМПШ, ИМШ, НМШТ, ПМПУШ с ЭЛ

**SVR115** · 14.06.2024, 23:46

Цитата:

Сообщение от ШНС КРП

Ну вот ППР3-5000 без Эл и ТШ-65В2 без Эл

А есть какая-нибудь указивка из ЦШ с этим перечнем?

Молодой электромеханик · 15.06.2024, 23:17

Есть указание ГТСС 1247_2007

ELTEZA · 18.06.2024, 12:32

Колпаки все сейчас изготавливаются из пожаробезопасного ударопрочного поликарбоната

ELTEZA добавил 18.06.2024 в 12:19

ELTEZA добавил 18.06.2024 в 12:22

ELTEZA добавил 18.06.2024 в 12:23
http://scbist.com/scb/uploaded/150880_1718698918.pdf

ELTEZA добавил 18.06.2024 в 12:32
1247_1988 это Н-Эл
1247_2013 это блоки ЭЦ-И.Р-Эл
На блоки ЭЦ-Эл лежит на утверждении в ЦШ
