**Просто инженер АиТ** · 13.01.2015, 08:10

Цитата:

сути это не меняет - при недоходе стрелки в крайнее положение и кз указанных жил определить со стороны поста, что это кз - невозможно

Полностью с вами согласен! Могу только заметить, что такому мощному КЗ должно что-то сопутствовать! Думаю, что этот предвестник можно проконтролировать.
APCnik представил достаточно хорошую схему контроллера, хочу только заметить, что "Вых1" и "Вых2" процессора должны работать как минимум в импульсном режиме с противоположными фазами! В этом случае можно достаточно хорошо контролировать состояние жил кабеля.

**Admin** · 13.01.2015, 09:01

Цитата:

Могу только заметить, что такому мощному КЗ должно что-то сопутствовать!

муравей в муфте обрезок проволочины протащил и оставил на клеммах.

**Просто инженер АиТ** · 13.01.2015, 09:38

Интересно, как бы вы изменили схему, чтобы такого рода неисправности можно было легко контролировать?
Например, в цепи автопереключателя поставить диод (нужен какой-то признак протекания тока именно по контактам автопереключателя), а цепь питать от двухполярного источника питания (можно просто переменкой 50Гц).

Kомбриг · 13.01.2015, 10:46

Цитата:

Сообщение от Admin

муравей в муфте обрезок проволочины протащил и оставил на клеммах.

Теперь я понимаю того ШЧ, который уволил ШН за 150 В на путевом реле ДСШ.

Kомбриг добавил 13.01.2015 в 11:46
В чем отличие КЗ в приведенной схеме, отличается от аналогичного КЗ в стандартной 5-ти проводке (переменного тока) ?

статистику по 5-ти проводке приводить, аль сами догадаетесь?

**tyubik** · 13.01.2015, 11:02

Цитата:

Сообщение от Просто инженер АиТ

Полностью с вами согласен! Могу только заметить, что такому мощному КЗ должно что-то сопутствовать! ... .

Предшествовать.

**Admin** · 13.01.2015, 11:58

Цитата:

В чем отличие КЗ в приведенной схеме, отличается от аналогичного КЗ в стандартной 5-ти проводке (переменного тока)

там ОК обестачивается гарантированно

Kомбриг · 13.01.2015, 12:51

Цитата:

Сообщение от Admin

там ОК обестачивается гарантированно

С какого перепугу?

Закороти между собой: Л2 и Л3; Л1 и Л4.

**tyubik** · 13.01.2015, 12:53

В чём заключается ваше предложение?

Kомбриг · 13.01.2015, 13:02

Цитата:

Сообщение от tyubik

В чём заключается ваше предложение?

Вопрос в Космос.

**Rafa** · 13.01.2015, 15:01

4

Kомбриг · 13.01.2015, 15:04

Цитата:

Сообщение от Rafa

А любой отказ в одном канале должен фиксировать второй канал или оба сразу.

Харе печень тренировать! и наш моск...

**Rafa** · 13.01.2015, 15:07

Цитата:

Сообщение от Просто инженер АиТ

ак минимум в импульсном режиме с противоположными фазами! В этом случае можно достаточно хорошо контролировать состояние жил кабеля.

в динамике работают все МПЦ , но информацию лучше вводить в оба канала.

Ключами мы должны управлять при поступлении команды с двух CPU.

Kомбриг · 13.01.2015, 15:12

Цитата:

Сообщение от Просто инженер АиТ

В этом случае можно достаточно хорошо контролировать состояние жил кабеля.

Смею Вас заверить, если идет речь о состоянии изоляции кабельных жил, там все не так просто, даже больше - там все ОЧЕНЬ сложно, т.к. при групповом одновременном снижении сопротивления изоляции имеется область "перекрытия" рабочего диапазона.

**Rafa** · 13.01.2015, 15:28

Без

Kомбриг · 13.01.2015, 16:48

Цитата:

Сообщение от Rafa

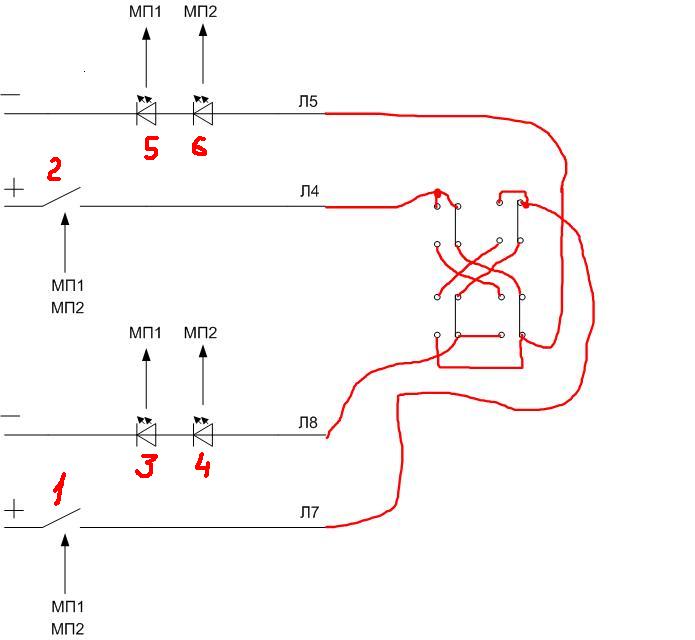

Безопасный алгоритм контроля положения стрелки может выглядеть примерно так:

Щелкните, чтобы увидеть содержимое

при закрытых ключах 1 и 2 на выходах оптронов 3,4,5,6 должен быть 0

далее МП1 и МП2 формируют команду на открытие ключа 1.

при плюсе на выходах оптронов 3,4 должна быть 1.

на выходах оптронов 5,6 - 0.

далее МП1 и МП2 формируют команду на закрытие ключа 1.

на выходах оптронов 3,4,5,6 должен быть 0

далее МП1 и МП2 формируют команду на открытие ключа 2.

при плюсе на выходах оптронов 5,6 должна быть 1.

на выходах оптронов 3,4 - 0.

далее МП1 и МП2 формируют команду на закрытие ключа 2.

на выходах оптронов 3,4,5,6 должен быть 0

..........................

Если все перечисленные пункты выполняются, значит МП1 и

МП2 принимают решение, что стрелка в +.

..................................

Аналогично контролируем стрелку в -

.....................................

Возможно что-то не учел!!!

Rafa добавил 13.01.2015 в 16:22

Rafa добавил 13.01.2015 в 16:27

остаток припоя м-ду контактами.

Rafa добавил 13.01.2015 в 16:28

А если переменка 50 Гц попадет в контроллер из внешней среды?

Йопт, ПАТЕНТУЙ!

13.01.2015, 09:38	#33 (ссылка)
Просто инженер АиТ ЛИИЖТ АТ-103 (1981-1986) Регистрация: 16.10.2012 Адрес: Где резной палисад Возраст: 64 Сообщений: 980 Поблагодарил: 220 раз(а) Поблагодарили 140 раз(а) Фотоальбомы: не добавлял Репутация: 380	Интересно, как бы вы изменили схему, чтобы такого рода неисправности можно было легко контролировать? Например, в цепи автопереключателя поставить диод (нужен какой-то признак протекания тока именно по контактам автопереключателя), а цепь питать от двухполярного источника питания (можно просто переменкой 50Гц). __________________ Не важна реальность, важно как мы к ней относимся!
	Цитировать 0

13.01.2015, 12:53	#38 (ссылка)
tyubik АфроСЦБист Регистрация: 22.10.2010 Адрес: Ивантеевка Возраст: 50 Сообщений: 13,217 Поблагодарил: 477 раз(а) Поблагодарили 847 раз(а) Фотоальбомы: не добавлял Репутация: 1601	В чём заключается ваше предложение?
	Цитировать 0

13.01.2015, 15:01	#40 (ссылка)
Rafa V.I.P. Автор темы Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	4 Последний раз редактировалось Rafa; 04.08.2015 в 14:37.
	Цитировать 1

13.01.2015, 15:28	#44 (ссылка)
Rafa V.I.P. Автор темы Регистрация: 24.10.2009 Адрес: МОЙДОДЫР Сообщений: 5,650 Поблагодарил: 388 раз(а) Поблагодарили 577 раз(а) Фотоальбомы: не добавлял	Без Последний раз редактировалось Rafa; 04.08.2015 в 14:38. Причина: Добавлено сообщение
	Цитировать 1
