Скачать указание 1247/1616.
Самому стало интересно....

Суховерша Алексей

Александр Михайлович,
меня заинтересовало прежде всего то, что при каскадной трансляции напряжения в данной схеме во вторичные обмотки СОБСа и СТ-5М поставили предохранитель номиналом 2А (очевидно руководствуясь величиной номинального тока вторичной обмотки СТ-шки. Но, может быть рабочий ток близок к 2А или превышать его? Может, все зависит от того, как включены вторые обмотки СТ-шки. В моем случае на моей станции ток через данный пред составлял 1,5А в стационарном режиме, а при смене направления прыгал до 3А.
И еще в данном указании ГТСС включение вторичных обмоток фиксировано. Почему? Чем регулировать напряжение при различной длине перегона?

__________________
Россия - Калининград.
Границы разные, страна - одна.
Я хотел бы служить кондуктором в трамвае, а уж хуже этой работы нет ничего на свете.

masterscb

"Двойная изоляция напряжения сети" получается как бонус, сама собой. Это не было целью. Тем более о какой сети идет речь? Питание СОБСа скорее всего уже будет осуществляться от изолированного источника.

Номинал предохранителя 2А скорее всего действительно выбирается исходя из параметров СТ-5М.

"Чем регулировать напряжение при различной длине перегона?" Напряжением со вторичной обмотки СОБСа и вариантом включения вторичной обмотки СТ-шки. Больше как бы и не чем. Причем, считаю, что коэффициент трансформации СТ-шки нужно стараться выбирать минимальным. При этом ток в ее вторичной обмотке должен уменьшиться, т.к. будет включаться наибольшее чисто витков вторичной обмотки. И задачу надо решать от обратного. В условии есть параметры понижающего трансформатора СТ-5М. В итоге нужно получить вариант включения обмоток и напряжений при использовании трансформатора как повышающего. Хорошо бы решение этой задачи изобретателям поручить. ))

Суховерша Алексей

[IMG][/IMG]

Это для источника питания схемы смены направления.
С конкретной станции, проектировал ГТСС.

Предохранитель 2А установлен по указанию ГТСС.

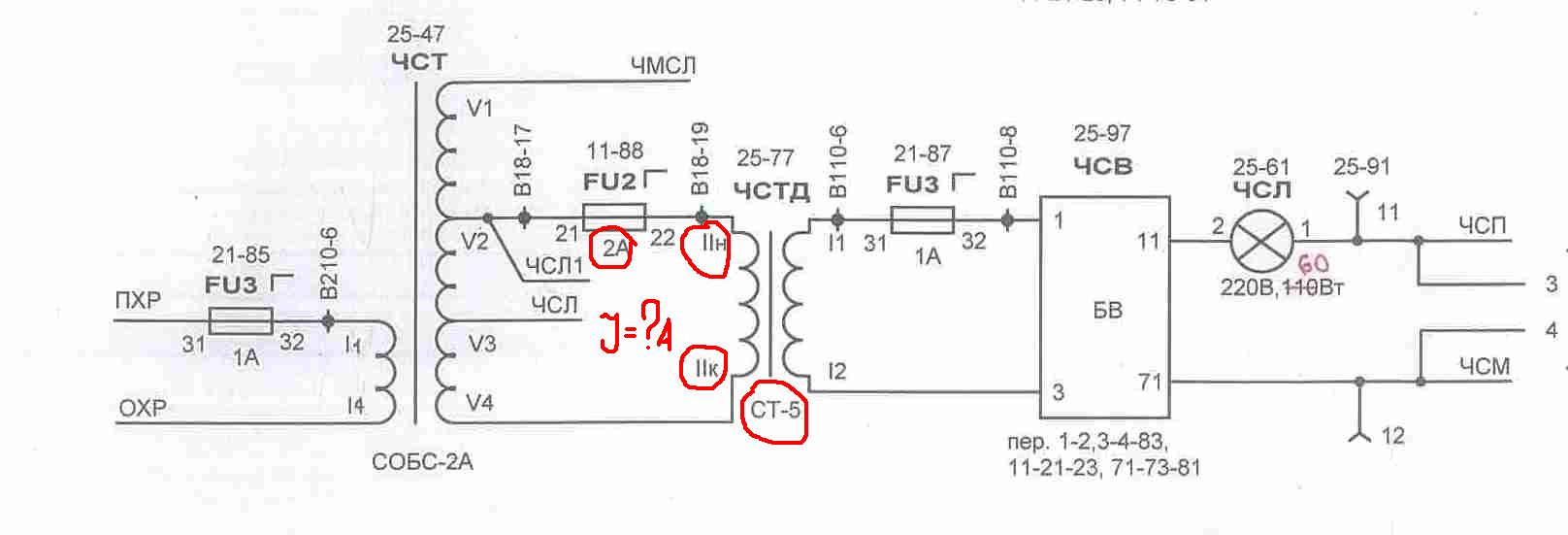

Обратите внимание: предусмотрена регулировка напряженя в каскаде: на СТ-5 вторичные обмотки IIн - IIк. Если их включить II3 - II4, как было у нас, то ток через 2А предохранитель =1,8А, а если разворачивать АБ, то ток "плещется" до 3А.

Значит надо регулировать напряжение на вторичной обмотке СОБС-2А?

__________________
Россия - Калининград.
Границы разные, страна - одна.
Я хотел бы служить кондуктором в трамвае, а уж хуже этой работы нет ничего на свете.

masterscb

Все-таки рекомендую попробовать включить вторичную СТ-5М на полную, а напряжение регулировать на СОБС-2А.
Даже грубый расчет через определение коэффициента трансформации при различном включении обмоток дает такой результат, что ток 1,8А должен уменьшиться до 1,2А, а 3А в пике до 2-х ампер.

Суховерша Алексей

Так и получается! Но даже в в своём пике до 2-х ампер меня смущает! Пред ведь номиналом 2А. Сколько разворотов АБ он выдержит?
