Безопасная эксплуатация подвижного состава во многом зависит от надежности используемых на нем проводов и кабелей. К этим изделиям в настоящее время на железнодорожном транспорте России выдвигаются все более повышенные требования, в частности, к сроку службы, стойкости на воздействие машинных масел и дизельного топлива, а также пожаробезопасности в условиях эксплуатации.

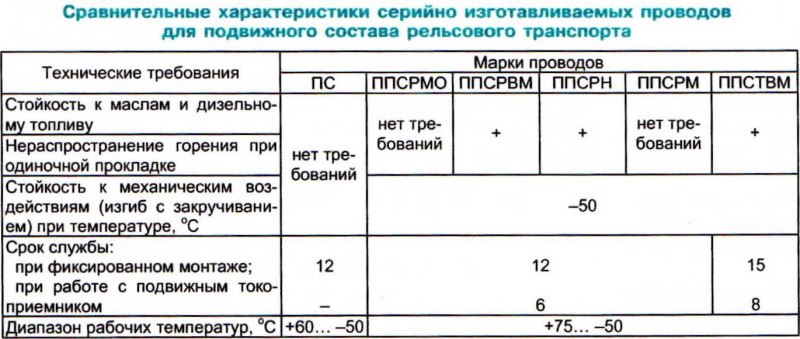

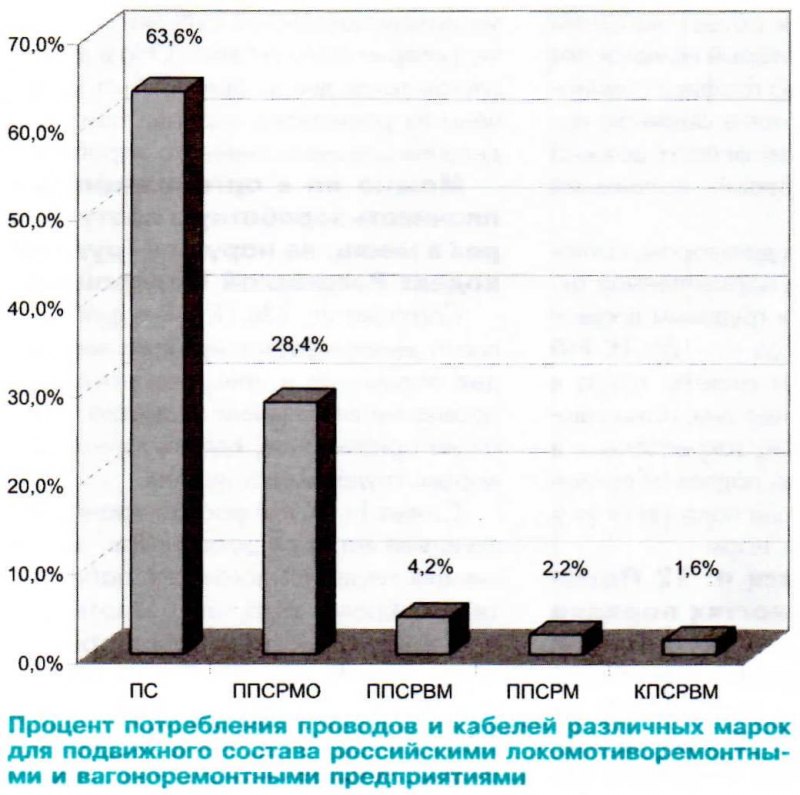

На состоявшемся в прошлом году собрании Ассоциации «Электрокабель», объединяющей более 60 кабельных заводов России и стран СНГ, при участии представителей Компании «Российские железные дороги» был заслушан доклад специалистов ВНИИ кабельной промышленности (ОАО «ВНИИКП»), посвященный техническому уровню проводов и кабелей, применяющихся сегодня на железнодорожном транспорте. Из материалов доклада сложилась картина потребления кабельно-проводниковой продукции, используемой для ремонта подвижного состава (см. рисунок). Специалисты также познакомились с ее техническим уровнем (данные приводятся в таблице).


Как видно из таблицы, основная часть проводов, применяемых при ремонте подвижного состава (94,2 % от всего объема), в том числе марок ПС (63,6 %), ППСРМО (28,4 %) и ППСРМ (2,2 %), не отвечает требованиям пожарной безопасности по нераспространению горения при одиночной прокладке (ГОСТ Р МЭК 332-1). Оболочки и защитные покровы не обладают достаточной стойкостью к маслам и дизельному топливу (что немаловажно при эксплуатации этих проводов на тепловозах, в отличие от использования на электровозах, для которых они были разработаны).


При этом провода марки ПС (ТУ16-505.657—74) наиболее пожароопасны, так как их защитные покровы активно способствуют распространению пламени. К тому же, в случае возгорания этих проводов происходит каплепадение горящего противогнилостного состава, что может увеличивать площадь распространения пламени. Остальные провода (марок ППСРМ, ППСРМО, ППСРВМ и ППСРН) укладываются в нормы технических условий ТУ16-705.465—87. Из них провода марок ППСРВМ и ППСРН имеют оболочки, не распространяющие горение при одиночной прокладке. Кроме того, они отличаются стойкостью к воздействию масла и дизельного топлива.

В 1999 г. специалисты ОАО «ВНИИКП» разработали для подвижного состава провода и кабели марок ППСТВМ, КПСТВМ (ТУ16.К71-291—99) с изоляцией из более прогрессивного материала — термоэластопласта. Новые кабельные изделия, освоенные в производстве на ЗАО «Сиб-кабель» (г. Томск), помимо стойкости к нераспространению горения при одиночной прокладке, а также к воздействию масла и дизельного топлива, имеют минимальные наружные размеры, облегчающие монтаж.

Кроме того, эти провода и кабели располагают высокими электрическими характеристиками. Например, если у проводов с резиновой изоляцией напряжение пробоя составляет 20 — 25 кВ, то у проводов марки ППСТВМ эта величина значительно выше 40 кВ. Срок службы новой кабельной продукции увеличился примерно на 20 — 25 %. Диапазон рабочих температур практически не изменился и находится в пределах от -50 до +75 °С.

Департамент локомотивного хозяйства ОАО «РЖД», принимая во внимание преимущества проводов и кабелей с изоляцией из термоэластопласта по сравнению с резиновой изоляцией, разрешил их использовать при изготовлении и ремонте локомотивов. Одновременно департамент запретил поставки в депо и на ремонтные заводы с 1/09/2003 проводов марок ПС, которые имеют низкие эксплуатационные характеристики.

Данное решение — серьезный шаг в использовании на железнодорожном транспорте более пожаробезопасной кабельно-проводниковой продукции. В связи с этим, предвидя и дальнейшие шаги Компании в усилении требований безопасности, особенно пожарной, к кабелям и проводам для подвижного состава, ОАО «ВНИИКП» ведет разработки изделий, которые бы отвечали современным требованиям международных стандартов.

Так, для перспективных конструкций кабелей и проводов в качестве изоляционных материалов будут применяться резины на основе этиленпропиленового каучука, а также термоэластопласты, которые обладают высокими электрическими характеристиками и позволяют эксплуатировать провода при длительно допустимой температуре на жиле до +90 °С. В качестве оболочек могут быть использованы не поддерживающие горение материалы, имеющие низкие содержание галогенов и газодымовыделение, типа «Low Smoke», либо негорючие безгалогенные композиции типа HF FR.

Применение перечисленных материалов позволит создать конструкции кабелей, отвечающих жестким требованиям пожаробезопасности. Приведем эти нормативы:

- нераспространение горения при групповой прокладке (ГОСТ Р МЭК 332—3);

- дымовыделение при горении — сохранение светопропускания не менее 50 % (МЭК 61034);

- выделение при горении газов галогенных кислот — не более 15 % в пересчете на НС1 (ГОСТ Р МЭК 60754-1);

- токсичность применяемых материалов не выше категории «УО» (ГОСТ 12.1.044—89).

Использование таких кабелей и проводов позволит снизить количество пожаров, возникающих из-за аварий электропроводки, уменьшить ущерб при пожарах и экологические последствия, так как в продуктах горения предлагаемых проводов будет минимизировано количество токсичных веществ, снижена плотность выделяющихся дымов. При этом сами кабели и провода будут менее горючими. Дополнительно могут быть предложены конструкции проводов и кабелей в огнестойком исполнении. Во время пожара при температуре 700 °С они могут обеспечить передачу электроэнергии до 180 мин.

Таким образом, ОАО «ВНИИКП» и кабельные заводы России уже сегодня готовы приступить к освоению серийного производства новых видов пожаробезопасных проводов и кабелей для подвижного состава, отвечающих стратегии повышения безопасности движения на железнодорожном транспорте.

Д.В. НОВИКОВ, начальник отдела ОАО «ВНИИКП», г. Москва,
С.В. ТУЛИНОВА, сотрудник ВНИКТИ, г. Коломна
