Старый 03.11.2015, 20:33   #16 (ссылка)
__


Регистрация: 10.09.2010
Адрес: Москва
Возраст: 59
Сообщений: 13,765
Поблагодарил: 399 раз(а)
Поблагодарили 2295 раз(а)
Фотоальбомы: 0
Репутация: 1470
По умолчанию

Цитата:
Сообщение от бишкунак Посмотреть сообщение


бишкунак добавил 03.11.2015 в 21:13
было указание начальника службы: выявите те РЦ, где регулировкой невозможно добиться низкого тока, меньше 6А, внесите их в список - и МИКАР до вас доколёбываться не будет.

ан нет! через год он ушел - и все вернулось на круги своя.

бишкунак добавил 03.11.2015 в 21:15
может где-то там, наверху, пересмотрят эту навязчивую идею про 6 ампер?

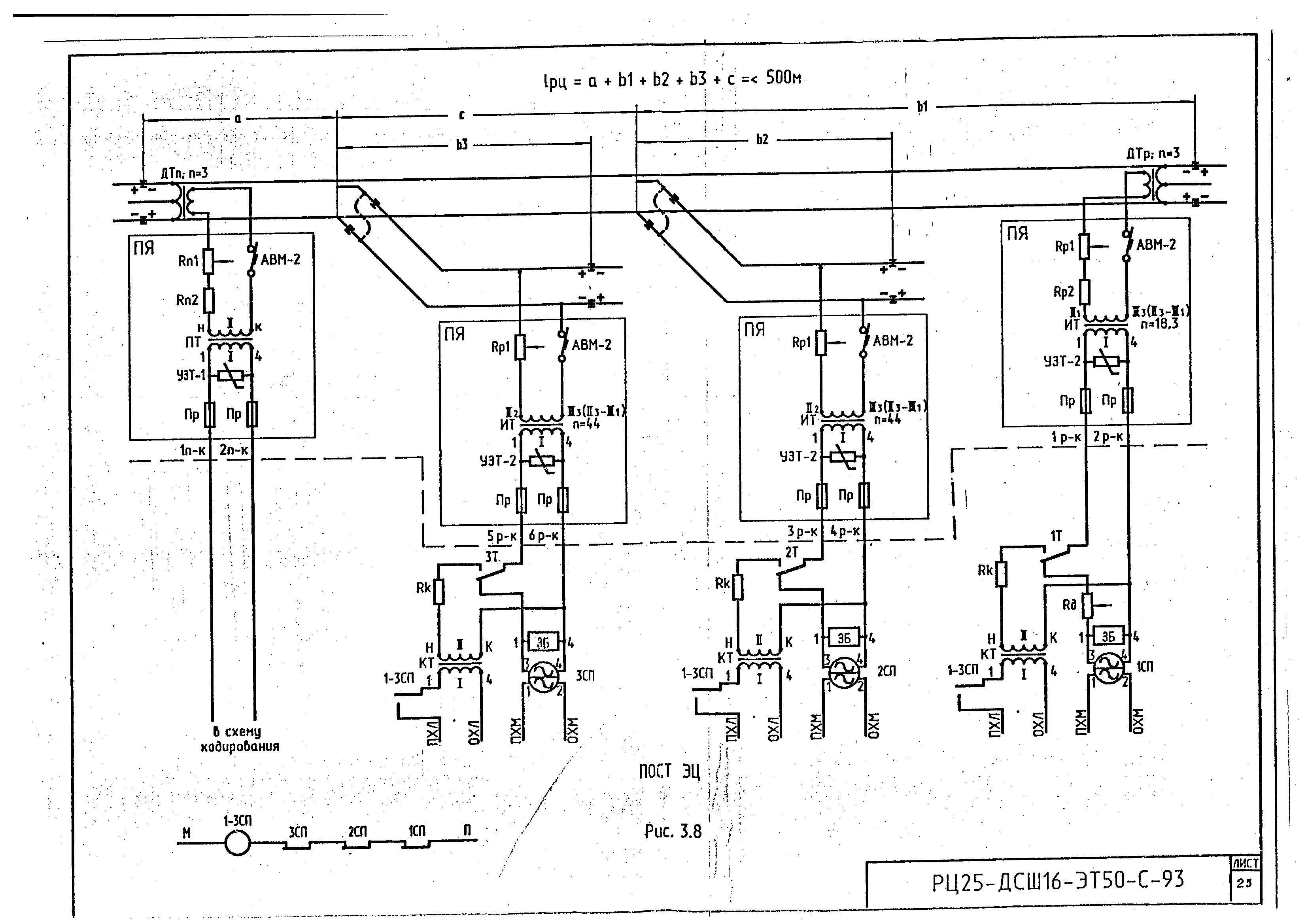

А схему РЦ посмотреть можно?
Николай Николаевич вне форума   Ответить с цитированием 0
Старый 03.11.2015, 21:01   #17 (ссылка)
Старший участник

Аватар для бишкунак


Регистрация: 12.04.2009
Сообщений: 180
Поблагодарил: 15 раз(а)
Поблагодарили 12 раз(а)
Фотоальбомы: 0
Репутация: 0
Отправить сообщение для бишкунак с помощью Skype™
По умолчанию





иной схемы на данный час нету

бишкунак добавил 03.11.2015 в 22:01
кодовый ток не регулируется с питающего конца

бишкунак добавил 03.11.2015 в 22:01
с других ответвлений, кроме как с питающего, кодирования нет

Последний раз редактировалось бишкунак; 03.11.2015 в 21:02. Причина: Добавлено сообщение
бишкунак вне форума   Ответить с цитированием 0
Старый 03.11.2015, 21:07   #18 (ссылка)
__


Регистрация: 10.09.2010
Адрес: Москва
Возраст: 59
Сообщений: 13,765
Поблагодарил: 399 раз(а)
Поблагодарили 2295 раз(а)
Фотоальбомы: 0
Репутация: 1470
По умолчанию

Цитата:
Сообщение от бишкунак Посмотреть сообщение

иной схемы на данный час нету

бишкунак добавил 03.11.2015 в 22:01
кодовый ток не регулируется с питающего конца

бишкунак добавил 03.11.2015 в 22:01
с других ответвлений, кроме как с питающего, кодирования нет

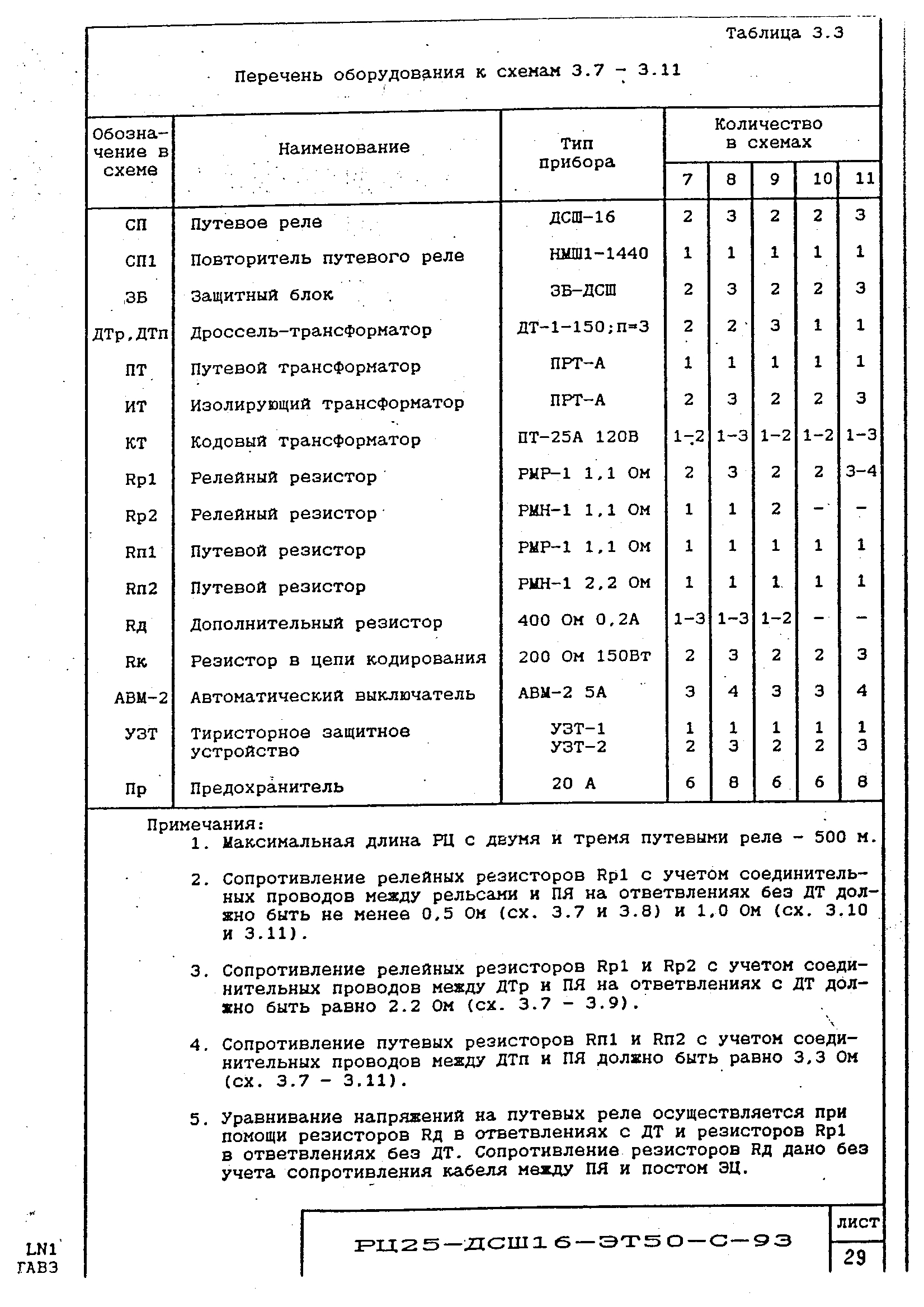

У меня были РЦ по нормали РЦ-25-05С - там для такой РЦ на питающем конце было 4,4 Ома. Кодовый ток держался порядка 4,2 - 4,8 А.

Вопрос - это одна такая РЦ на станции/участке ШНС/участке ШЧУ/в дистанции?
Николай Николаевич вне форума   Ответить с цитированием 0
Старый 03.11.2015, 21:18   #19 (ссылка)
Старший участник

Аватар для бишкунак


Регистрация: 12.04.2009
Сообщений: 180
Поблагодарил: 15 раз(а)
Поблагодарили 12 раз(а)
Фотоальбомы: 0
Репутация: 0
Отправить сообщение для бишкунак с помощью Skype™
По умолчанию

для дсш-13 требуется меньшее напряжение на путевом трансформаторе, чем для дсш-16, причем нормали не сильно расходятся. для сравнения - на этой РЦ ранее стояли ДСШ-13 и нормативные сопротивления на питающих и релейных концах были идентичны - как и для дсш-16. следовательно, чтобы ввести ДСШ-16 в норму по напряжению, ПТ следует выдавать большее напряжение, следовательно и кодовый ток будет больше.

сколько таких РЦ? думаю, 10-15 на участке будет, не считал.
бишкунак вне форума   Ответить с цитированием 0
Старый 03.11.2015, 21:22   #20 (ссылка)
__


Регистрация: 10.09.2010
Адрес: Москва
Возраст: 59
Сообщений: 13,765
Поблагодарил: 399 раз(а)
Поблагодарили 2295 раз(а)
Фотоальбомы: 0
Репутация: 1470
По умолчанию

Цитата:
Сообщение от бишкунак Посмотреть сообщение
сколько таких РЦ? думаю, 10-15 на участке будет, не считал.
И что - проблема с завышенным током АЛС на входном конце у всех таких РЦ?

Николай Николаевич добавил 03.11.2015 в 22:22
Цитата:
Сообщение от бишкунак Посмотреть сообщение
для дсш-13 требуется меньшее напряжение на путевом трансформаторе, чем для дсш-16, причем нормали не сильно расходятся. для сравнения - на этой РЦ ранее стояли ДСШ-13 и нормативные сопротивления на питающих и релейных концах были идентичны - как и для дсш-16. следовательно, чтобы ввести ДСШ-16 в норму по напряжению, ПТ следует выдавать большее напряжение, следовательно и кодовый ток будет больше.
Странно, что для ДСШ-16 требуется напряжение выше, чем для ДСШ-13...
У ДСШ-16 всего одна контактная группа, а у ДСШ-13 - четыре.

Что-то у Вас "не так"...
Я бы хотел увидеть величину измеренных напряжений во всех точках РЦ: на высокой стороне ПТ, на низкой стороне ПТ, на выходе из ТЯ, в муфточке ДТ, на рельсах питающего конца, на рельсах релейного конца, в муфточке ДТ, на входе в ТЯ, на низкой стороне ИТ, на высокой стороне ИТ, на кроссе, на ЗБ=ДСШ и на путевой обмотке ДСШ.

Могу предположить - правильно ли у Вас включен дополнительный резистор на релейном конце?
Не оказался ли он случайно "между" ЗБ-ДСШ и ДСШ?

Последний раз редактировалось Николай Николаевич; 03.11.2015 в 21:29. Причина: Добавлено сообщение
Николай Николаевич вне форума   Ответить с цитированием 0
Старый 03.11.2015, 21:28   #21 (ссылка)
Старший участник

Аватар для бишкунак


Регистрация: 12.04.2009
Сообщений: 180
Поблагодарил: 15 раз(а)
Поблагодарили 12 раз(а)
Фотоальбомы: 0
Репутация: 0
Отправить сообщение для бишкунак с помощью Skype™
По умолчанию

Цитата:
Сообщение от Николай Николаевич Посмотреть сообщение
И что - проблема с завышенным током АЛС на входном конце у всех таких РЦ?
я, наверное, слегка преувеличил количество именно таких рц. вообще не поддающихся нормальной регулировке около 10 шт, а именно таких не знаю точно.

бишкунак добавил 03.11.2015 в 22:28
для дсш-16 норма в среднем от 18 до 25 В, для дсш-13 в среднем 15-18В

Последний раз редактировалось бишкунак; 03.11.2015 в 21:28. Причина: Добавлено сообщение
бишкунак вне форума   Ответить с цитированием 0
Старый 04.11.2015, 10:08   #22 (ссылка)
Страшный участник


Регистрация: 27.04.2015
Сообщений: 254
Поблагодарил: 21 раз(а)
Поблагодарили 47 раз(а)
Фотоальбомы: 0
Репутация: 107
По умолчанию

Бишкунак, несколько вопросов:
1) каким прибором проводили измерения?
2) в фразе:
Цитата:
сопротивления, которыми баловаться по нормали нельзя - добились, что на путевых реле опять же по 18-19В, кодовый ток 5А.
укажите какими сопротивлениями "баловались"?;
3) завышенный ток АЛСН при кодировании с питающего конца?
4) пробовали увеличивать сопротивления в ПЯ питающего конца до 3,3 Ом ?
Александр 75 вне форума   Ответить с цитированием 0
Старый 04.11.2015, 10:44   #23 (ссылка)
Super V.I.P.

Аватар для Igorun


Регистрация: 08.04.2010
Адрес: Небольшой городок в Сибири
Сообщений: 1,025
Поблагодарил: 64 раз(а)
Поблагодарили 165 раз(а)
Фотоальбомы: 43
Репутация: 89
По умолчанию

Цитата:
Одновременное повышение высоты подвеса и увеличение тока приведет к увеличению соотношения сигнал/помеха
Вот и приходиться ставить слабонадежные стабилитроны для увеличения "энтого" соотношения.
__________________
Каждому человеку свойственно ошибаться, но никому, кроме глупца, не свойственно упорствовать в ошибке.
Аристотель - (384 -322 гг. до н. э.)
Igorun вне форума   Ответить с цитированием 0
Старый 04.11.2015, 15:29   #24 (ссылка)
Старший участник

Аватар для бишкунак


Регистрация: 12.04.2009
Сообщений: 180
Поблагодарил: 15 раз(а)
Поблагодарили 12 раз(а)
Фотоальбомы: 0
Репутация: 0
Отправить сообщение для бишкунак с помощью Skype™
По умолчанию

Цитата:
Сообщение от Александр 75 Посмотреть сообщение
Бишкунак, несколько вопросов:
1) каким прибором проводили измерения?
2) в фразе:

укажите какими сопротивлениями "баловались"?;
3) завышенный ток АЛСН при кодировании с питающего конца?
4) пробовали увеличивать сопротивления в ПЯ питающего конца до 3,3 Ом ?
1) измеряли сначала А9-1, он показал 8А при намеренных Микаром 13А; потом убавили так, что А9-1 стал показывать 5-6А; я перемерил цешкой с помощью шунта на вольтах - получил 9А; после всех немыслимых регулировок цешкой намерил 5А, Микар в поездке показал под шунтом колесных пар 6 - 6,2А; для себя последнее время выбираю метод цешкой на вольтах под шунтом. Еще пробовал параллельно А9-1 накладывал В7-63/1, он еще меньше показывает, чем А9-1.

2) по нормали баловаться можно лишь сопротивлениями в ПК ответвлений без ДТ и дополнительными R 400 Ом на путевом реле ответвления с ДТ на посту. Так как ничего не получилось, пришлось убирать R в ПК ответвления с ДТ (по нормали 2,2 Ом), т.к. если его вводить до нормы - приходится на путевом трансе держать высокое (относительно высокое) напряжение - но тогда кодовый ток при кодировании с питающего конца соответственно оказывается высоким. В общем, вот это сопротивление 2,2 Ом в ПЯ главного ответвления и убирали почти в ноль.

3) да

4) сопротивление питающего конца как поставили 3,3 Ом, так его больше не трогали - по нормали и должно быть ровно 3,3 Ом.
бишкунак вне форума   Ответить с цитированием 0
Старый 04.11.2015, 15:37   #25 (ссылка)
__


Регистрация: 10.09.2010
Адрес: Москва
Возраст: 59
Сообщений: 13,765
Поблагодарил: 399 раз(а)
Поблагодарили 2295 раз(а)
Фотоальбомы: 0
Репутация: 1470
По умолчанию

Цитата:
Сообщение от бишкунак Посмотреть сообщение
1) измеряли сначала А9-1, он показал 8А при намеренных Микаром 13А; потом убавили так, что А9-1 стал показывать 5-6А; я перемерил цешкой с помощью шунта на вольтах - получил 9А; после всех немыслимых регулировок цешкой намерил 5А, Микар в поездке показал под шунтом колесных пар 6 - 6,2А; для себя последнее время выбираю метод цешкой на вольтах под шунтом. Еще пробовал параллельно А9-1 накладывал В7-63/1, он еще меньше показывает, чем А9-1.

2) по нормали баловаться можно лишь сопротивлениями в ПК ответвлений без ДТ и дополнительными R 400 Ом на путевом реле ответвления с ДТ на посту. Так как ничего не получилось, пришлось убирать R в ПК ответвления с ДТ (по нормали 2,2 Ом), т.к. если его вводить до нормы - приходится на путевом трансе держать высокое (относительно высокое) напряжение - но тогда кодовый ток при кодировании с питающего конца соответственно оказывается высоким. В общем, вот это сопротивление 2,2 Ом в ПЯ главного ответвления и убирали почти в ноль.

3) да

4) сопротивление питающего конца как поставили 3,3 Ом, так его больше не трогали - по нормали и должно быть ровно 3,3 Ом.
И все-таки - есть надежда посмотреть на карту напряжений во всех точках РЦ?
Николай Николаевич вне форума   Ответить с цитированием 0
Старый 04.11.2015, 16:12   #26 (ссылка)
Banned


Регистрация: 07.05.2009
Сообщений: 6,273
Поблагодарил: 0 раз(а)
Поблагодарили 239 раз(а)
Фотоальбомы: 0
Репутация: -28
По умолчанию

Цитата:
Сообщение от Николай Николаевич Посмотреть сообщение
И все-таки - есть надежда посмотреть на карту напряжений во всех точках РЦ?
Да ни чего не получится, т.к. ответвления длиннее. А длина РЦ, в режиме АЛСН, короткая.

Уменьшить ток АЛСН на релейном конце можно только установкой второго сопротивления 2,2 Ом в ПЯ питающего конца. Но тогда общее сопротивление будет 4,4 Ом.
Анонимный вне форума   Ответить с цитированием 0
Старый 04.11.2015, 16:15   #27 (ссылка)
__


Регистрация: 10.09.2010
Адрес: Москва
Возраст: 59
Сообщений: 13,765
Поблагодарил: 399 раз(а)
Поблагодарили 2295 раз(а)
Фотоальбомы: 0
Репутация: 1470
По умолчанию

Цитата:
Сообщение от Анонимный Посмотреть сообщение
Да ни чего не получится, т.к. ответвления длиннее. А длина РЦ, в режиме АЛСН, короткая.

Уменьшить ток АЛСН на релейном конце можно только установкой второго сопротивления 2,2 Ом в ПЯ питающего конца. Но тогда общее сопротивление будет 4,4 Ом.
Да я не спорю - я просто хочу увидеть измеренные значения...
Николай Николаевич вне форума   Ответить с цитированием 0
Старый 04.11.2015, 17:17   #28 (ссылка)
Новичок


Регистрация: 26.10.2010
Адрес: Ачинск
Возраст: 40
Сообщений: 23
Поблагодарил: 5 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Репутация: 0
По умолчанию

А каким образом можно поднять ток АЛСН на ЧКАБ? Подымаем ток и тем самым увеличиваем напряжение на путевом реле сверх нормы.

Максим27 добавил 04.11.2015 в 18:17
И с чего взяли что при подъеме катушек ток должен быть 2 А. Практика показывает, чтобы не было сбоев у локомотивов с поднятыми катушками, нужен ток минимум 2,5 - 3,0 А.

Последний раз редактировалось Максим27; 04.11.2015 в 17:17. Причина: Добавлено сообщение
Максим27 вне форума   Ответить с цитированием 0
Старый 04.11.2015, 17:32   #29 (ссылка)
__


Регистрация: 10.09.2010
Адрес: Москва
Возраст: 59
Сообщений: 13,765
Поблагодарил: 399 раз(а)
Поблагодарили 2295 раз(а)
Фотоальбомы: 0
Репутация: 1470
По умолчанию

Цитата:
Сообщение от Максим27 Посмотреть сообщение
А каким образом можно поднять ток АЛСН на ЧКАБ? Подымаем ток и тем самым увеличиваем напряжение на путевом реле сверх нормы.

Максим27 добавил 04.11.2015 в 18:17
И с чего взяли что при подъеме катушек ток должен быть 2 А. Практика показывает, чтобы не было сбоев у локомотивов с поднятыми катушками, нужен ток минимум 2,5 - 3,0 А.
А какой ток на входном конце РЦ при ЧКАБ при нормальном напряжении на путевом реле?
Николай Николаевич вне форума   Ответить с цитированием 0
Старый 04.11.2015, 17:45   #30 (ссылка)
Новичок


Регистрация: 26.10.2010
Адрес: Ачинск
Возраст: 40
Сообщений: 23
Поблагодарил: 5 раз(а)
Поблагодарили 0 раз(а)
Фотоальбомы: 0
Репутация: 0
По умолчанию

При длине блок участка 1600 метров ток АЛСН на релейном конце в районе 1,6 - 1,8 А, напряжение на путевом реле без стабилитронов порядка 5,1-5,3 В.

Максим27 добавил 04.11.2015 в 18:45
А если поднять ток АЛСН до 2,5 А, то напряжение на реле поднимается до 7 В. Стабилитроны спасают. Но согласно ЦШ-939Р измерять напряжение нужно при отключенных стабилитронах.

Последний раз редактировалось Максим27; 04.11.2015 в 17:45. Причина: Добавлено сообщение
Максим27 вне форума   Ответить с цитированием 0
